Molla di compressione VD-239A-06 Acciaio inossidabile Ø 2 x 23 x 205,5 mm

Prezzi a scalare - Molla di compressione VD-239A-06

Quantità	Prezzo singolo [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Molla di compressione Acquistare

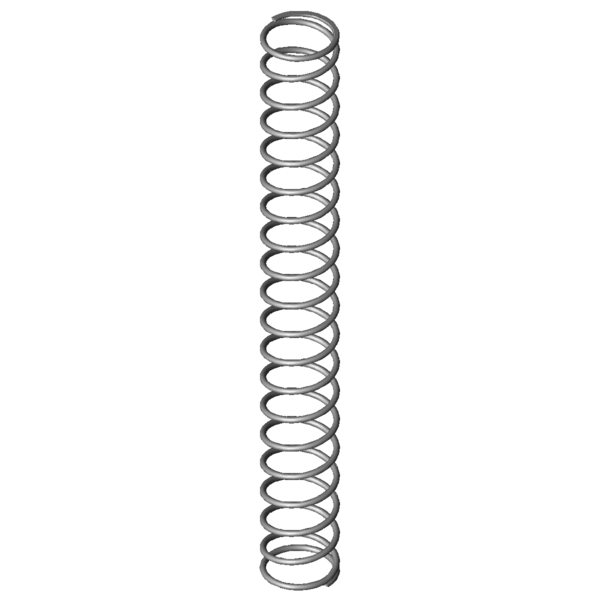

Immagine del prodotto Molla di compressione VD-239A-06

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-239A-06

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	2	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	23	mm	Diametro medio delle spire
De	25	mm	Diametro esterno delle spire
Dd	20,2	mm	Diametro maggiore della spina
Dh	26,5	mm	Diametro minore del cono
L0	205,5	mm	Lunghezza della molla non caricata
Lk	173,47	mm	Lunghezza libera di flessione
Fn	95,448	N	Allungamento sotto carico massimo statico
Ln	52,04	mm	Lunghezza minima a carico statico
sn	153,46	mm	Escursione elastica massima a carico statico
Fndyn	92,015	N	Allungamento sotto carico massimo dinamico
Lndyn	57,56	mm	Lunghezza minima a carico dinamico
shdyn	58,84	mm	Escursione elastica massima a carico dinamico
S	11	mm	Passo della molla (da centro spira a centro spira)
n	18,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	0,622	N/mm	Costante della molla
Gew	36,7842	g	Peso dell’articolo
Fntol	5,7	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	5,65	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,45	mm	(+/-) Tolleranza del diametro delle spire
L0tol	6,86	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	M	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-239A-06 Acciaio inossidabile Ø 2 x 23 x 205,5 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-239A-06 Acciaio inossidabile Ø 2 x 23 x 205,5 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-239A-06 Acciaio inossidabile Ø 2 x 23 x 205,5 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-239A-06 Acciaio inossidabile Ø 2 x 23 x 205,5 mm

calcolo del percorso della forza Molla di compressione VD-239A-06

Modulo di richiesta Molla di compressione VD-239A-06 Acciaio inossidabile Ø 2 x 23 x 205,5 mm

Modulo di richiesta Molla di compressione VD-239A-06

Molle di compressione simili per Molla di compressione VD-239A-06 Acciaio inossidabile Ø 2 x 23 x 205,5 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-239A-06	1.4310	2	25	205,5	95,448	52,04	153,46	18,5	0,622	100,0 \| 100,0 \| 100,0 \| 100,0
D-239A-06	EN 10270-1	2	25	205,5	111,129	52,04	153,46	18,5	0,724	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-145DE	24	150	0,039	1.4310	4,392	37,03	112,97	39,5 \| 73,0 \| 39,1 \| 6,3
VD-179J	19	208	0,144	1.4310	25,979	27,73	180,27	52,0 \| 76,6 \| 56,2 \| 23,2
VD-207JP	26,5	224	0,153	1.4310	27,417	45,09	178,91	56,3 \| 87,0 \| 57,2 \| 24,6
VD-180M	20	209	0,176	1.4310	31,586	29,71	179,29	55,7 \| 79,4 \| 59,3 \| 28,3
VD-206D	24	253	0,188	1.4310	40,928	35,15	217,85	56,4 \| 82,4 \| 56,7 \| 30,2
VD-207N-01	28	206	0,231	1.4310	39,296	35,78	170,22	64,2 \| 89,7 \| 65,7 \| 37,1
VD-206C	24	157	0,307	1.4310	41,189	22,63	134,37	65,1 \| 80,8 \| 65,4 \| 49,3
VD-212A	21,6	240	0,319	1.4310	60,136	51,24	188,76	69,1 \| 84,0 \| 72,2 \| 51,2
VD-207N	28	181	0,328	1.4310	50,807	26,13	154,87	71,6 \| 85,8 \| 76,2 \| 52,7
VD-212	21,6	240	0,387	1.4310	71,176	56,3	183,7	75,1 \| 84,0 \| 79,1 \| 62,3
VD-238A	27	195	0,484	1.4310	68,594	53,37	141,63	85,3 \| 95,8 \| 82,1 \| 77,9
VD-239A-06	25	205,5	0,622	1.4310	95,448	52,04	153,46	100,0 \| 100,0 \| 100,0 \| 100,0
VD-238	27	195	0,717	1.4310	107,878	44,5	150,5	92,0 \| 95,8 \| 93,3 \| 86,8
VD-244A	22	200	0,778	1.4310	108,694	60,25	139,75	88,2 \| 95,1 \| 89,4 \| 80,0
VD-247D-09	20	200	0,889	1.4310	115,617	69,96	130,04	82,0 \| 92,4 \| 83,6 \| 70,0
VD-244	22	200	0,946	1.4310	134,419	57,9	142,1	80,9 \| 95,1 \| 81,8 \| 65,8
VD-273A	27,5	240	0,972	1.4310	160,113	75,31	164,69	75,3 \| 85,5 \| 76,4 \| 64,0
VD-273	27,5	240	1,182	1.4310	204,561	67	173	68,6 \| 85,5 \| 67,7 \| 52,6
VD-272A	27,5	165	1,182	1.4310	120,83	62,81	102,19	69,7 \| 83,7 \| 72,8 \| 52,6
VD-263M	24	159	1,276	1.4310	143,047	46,93	112,07	68,9 \| 88,1 \| 69,9 \| 48,7
VD-288O	30	189	1,724	1.4310	223,32	59,48	129,52	60,6 \| 82,2 \| 63,6 \| 36,1
VD-272	27,5	165	1,75	1.4310	203,875	48,5	116,5	60,2 \| 83,7 \| 61,4 \| 35,5
VD-278A	22,5	175	1,899	1.4310	195,062	72,28	102,73	58,6 \| 85,1 \| 57,9 \| 32,8
VD-278	22,5	175	2,309	1.4310	255,193	64,5	110,5	55,6 \| 85,1 \| 54,7 \| 26,9
VD-303A	28,2	200	2,61	1.4310	281,357	92,19	107,81	52,9 \| 82,8 \| 52,1 \| 23,8
VD-288Z-45	27	170	2,771	1.4310	270,542	72,38	97,62	50,9 \| 80,7 \| 49,4 \| 22,4
VD-303	28,2	200	3,174	1.4310	390,601	76,94	123,06	51,6 \| 82,8 \| 52,3 \| 19,6

Numero di molle metalliche simili: 26

Numero della tariffa doganale: 73202081; Molla di compressione VD-239A-06

Paese d'origine: DE, German; Molla di compressione VD-239A-06

Immagine del prodotto - Molle a compressione VD-239A-06

QR-Code: Molla di compressione VD-239A-06

QR-Code - Molle a compressione - VD-239A-06 | https://www.federnshop.com/it/prodotti/molle-a-compressione/vd-239a-06.html
