Molla di compressione VD-244A Acciaio inossidabile Ø 2 x 20 x 200 mm

Prezzi a scalare - Molla di compressione VD-244A

Quantità	Prezzo singolo [EUR]
1	5,6700 EUR
2	4,0000 EUR
3	3,8100 EUR
7	2,9900 EUR
17	1,5200 EUR
37	1,2000 EUR
75	1,0100 EUR
125	0,7829 EUR
175	0,7387 EUR
250	0,6198 EUR
350	0,5936 EUR
450	0,5368 EUR

Molla di compressione Acquistare

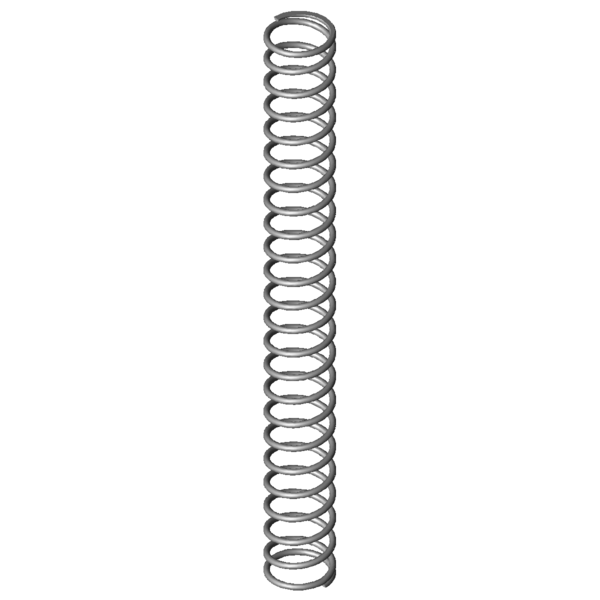

Immagine del prodotto Molla di compressione VD-244A

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-244A

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	2	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	20	mm	Diametro medio delle spire
De	22	mm	Diametro esterno delle spire
Dd	17,3	mm	Diametro maggiore della spina
Dh	23,1	mm	Diametro minore del cono
L0	200	mm	Lunghezza della molla non caricata
Lk	175,69	mm	Lunghezza libera di flessione
Fn	108,694	N	Allungamento sotto carico massimo statico
Ln	60,25	mm	Lunghezza minima a carico statico
sn	139,75	mm	Escursione elastica massima a carico statico
Fndyn	104,316	N	Allungamento sotto carico massimo dinamico
Lndyn	65,88	mm	Lunghezza minima a carico dinamico
shdyn	53,01	mm	Escursione elastica massima a carico dinamico
S	8,8	mm	Passo della molla (da centro spira a centro spira)
n	22,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	0,778	N/mm	Costante della molla
Gew	38,2275	g	Peso dell’articolo
Fntol	6,19	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	6,13	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,45	mm	(+/-) Tolleranza del diametro delle spire
L0tol	5,87	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	N	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-244A Acciaio inossidabile Ø 2 x 20 x 200 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-244A Acciaio inossidabile Ø 2 x 20 x 200 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-244A Acciaio inossidabile Ø 2 x 20 x 200 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-244A Acciaio inossidabile Ø 2 x 20 x 200 mm

calcolo del percorso della forza Molla di compressione VD-244A

Modulo di richiesta Molla di compressione VD-244A Acciaio inossidabile Ø 2 x 20 x 200 mm

Modulo di richiesta Molla di compressione VD-244A

Molle di compressione simili per Molla di compressione VD-244A Acciaio inossidabile Ø 2 x 20 x 200 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-244A	1.4310	2	22	200	108,694	60,25	139,75	22,5	0,778	100,0 \| 100,0 \| 100,0 \| 100,0
D-244A	EN 10270-1	2	22	200	126,551	60,25	139,75	22,5	0,906	92,9 \| 100,0 \| 92,9 \| 85,9
D-244	EN 10270-1	2	22	200	156,557	57,85	142,15	18,5	1,101	84,8 \| 100,0 \| 83,9 \| 70,6

Numero di molle metalliche simili: 3

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-180M	20	209	0,176	1.4310	31,586	29,71	179,29	52,8 \| 82,2 \| 53,5 \| 22,7
VD-207N-01	28	206	0,231	1.4310	39,296	35,78	170,22	58,0 \| 85,2 \| 59,1 \| 29,7
VD-185A	17,25	205	0,232	1.4310	38,165	40,35	164,65	56,4 \| 79,5 \| 60,0 \| 29,8
VD-207JU	22	162	0,278	1.4310	33,547	41,3	120,7	59,9 \| 85,3 \| 58,6 \| 35,7
VD-185	17,25	205	0,282	1.4310	44,796	46,1	158,9	60,1 \| 79,5 \| 64,6 \| 36,2
VD-206C	24	157	0,307	1.4310	41,189	22,63	134,37	62,2 \| 80,1 \| 67,0 \| 39,4
VD-212A	21,6	240	0,319	1.4310	60,136	51,24	188,76	64,3 \| 87,2 \| 64,7 \| 41,0
VD-211A	21,6	165	0,387	1.4310	47,387	42,7	122,3	67,4 \| 86,9 \| 65,6 \| 49,8
VD-212	21,6	240	0,387	1.4310	71,176	56,3	183,7	69,3 \| 87,2 \| 70,8 \| 49,8
VD-206D-05	17,4	181	0,444	1.4310	61,172	43,1	137,9	71,5 \| 79,9 \| 77,5 \| 57,0
VD-238A	27	195	0,484	1.4310	68,594	53,37	141,63	78,7 \| 93,0 \| 80,9 \| 62,3
VD-211	21,6	165	0,573	1.4310	70,992	41,2	123,8	79,2 \| 86,9 \| 77,0 \| 73,7
VD-239A-06	25	205,5	0,622	1.4310	95,448	52,04	153,46	88,2 \| 95,1 \| 89,4 \| 80,0
VD-238	27	195	0,717	1.4310	107,878	44,5	150,5	93,7 \| 93,0 \| 96,1 \| 92,2
VD-244A	22	200	0,778	1.4310	108,694	60,25	139,75	100,0 \| 100,0 \| 100,0 \| 100,0
VD-247D-09	20	200	0,889	1.4310	115,617	69,96	130,04	92,7 \| 97,0 \| 93,5 \| 87,5
VD-244	22	200	0,946	1.4310	134,419	57,9	142,1	90,6 \| 100,0 \| 89,6 \| 82,2
VD-243A	22	135	0,946	1.4310	80,169	50,25	84,75	79,5 \| 89,2 \| 67,2 \| 82,2
VD-243B	22	149	1,129	1.4310	119,96	42,75	106,25	81,2 \| 91,5 \| 83,3 \| 68,9
VD-263M	24	159	1,276	1.4310	143,047	46,93	112,07	75,5 \| 87,4 \| 78,1 \| 60,9
VD-243	22	135	1,4	1.4310	134,68	38,8	96,2	73,2 \| 89,2 \| 74,8 \| 55,6
VD-278A	22,5	175	1,899	1.4310	195,062	72,28	102,73	64,7 \| 88,4 \| 64,6 \| 41,0
VD-278	22,5	175	2,309	1.4310	255,193	64,5	110,5	61,0 \| 88,4 \| 60,8 \| 33,7
VD-303A	28,2	200	2,61	1.4310	281,357	92,19	107,81	56,0 \| 80,2 \| 57,9 \| 29,8
VD-303	28,2	200	3,174	1.4310	390,601	76,94	123,06	54,2 \| 80,2 \| 57,9 \| 24,5
VD-283A-07	18	181	3,338	1.4310	321,785	84,59	96,41	52,9 \| 84,1 \| 51,4 \| 23,3
VD-308A	23,2	155	5,097	1.4310	332,245	89,82	65,18	44,4 \| 78,3 \| 39,7 \| 15,3
VD-308	23,2	155	6,199	1.4310	496,018	74,99	80,01	43,5 \| 78,3 \| 39,6 \| 12,5

Numero di molle metalliche simili: 27

Numero della tariffa doganale: 73202081; Molla di compressione VD-244A

Paese d'origine: DE, German; Molla di compressione VD-244A

Immagine del prodotto - Molle a compressione VD-244A

QR-Code: Molla di compressione VD-244A
