Molla di compressione D-244 Acciaio per molle Ø 2 x 20 x 200 mm

Prezzi a scalare - Molla di compressione D-244

Quantità	Prezzo singolo [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Molla di compressione Acquistare

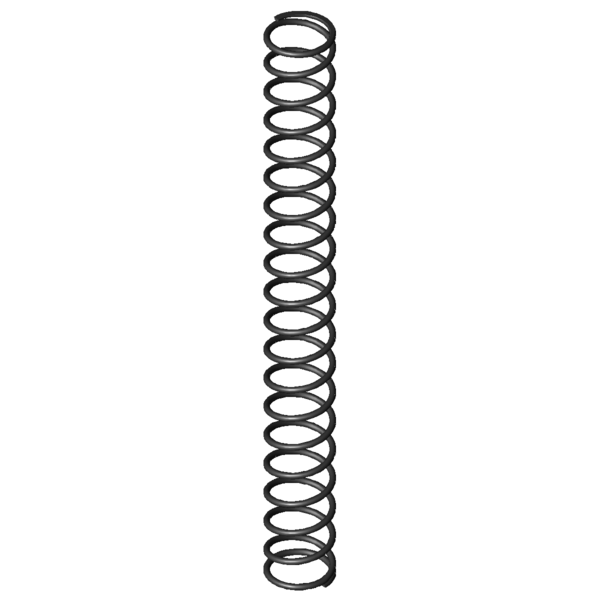

Immagine del prodotto Molla di compressione D-244

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione D-244

Simboli	Valore	Unità	Descrizione
Tipo di materiale	EN 10270-1	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	2	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	20	mm	Diametro medio delle spire
De	22	mm	Diametro esterno delle spire
Dd	17,3	mm	Diametro maggiore della spina
Dh	23,1	mm	Diametro minore del cono
L0	200	mm	Lunghezza della molla non caricata
Lk	176,2	mm	Lunghezza libera di flessione
Fn	156,557	N	Allungamento sotto carico massimo statico
Ln	57,85	mm	Lunghezza minima a carico statico
sn	142,15	mm	Escursione elastica massima a carico statico
Fndyn	123,351	N	Allungamento sotto carico massimo dinamico
Lndyn	88	mm	Lunghezza minima a carico dinamico
shdyn	51,08	mm	Escursione elastica massima a carico dinamico
S	10,703	mm	Passo della molla (da centro spira a centro spira)
n	18,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	1,101	N/mm	Costante della molla
Gew	31,9863	g	Peso dell’articolo
Fntol	7,12	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	7,04	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,45	mm	(+/-) Tolleranza del diametro delle spire
L0tol	4,21	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	J	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione D-244 Acciaio per molle Ø 2 x 20 x 200 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione D-244 Acciaio per molle Ø 2 x 20 x 200 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione D-244 Acciaio per molle Ø 2 x 20 x 200 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione D-244 Acciaio per molle Ø 2 x 20 x 200 mm

calcolo del percorso della forza Molla di compressione D-244

Modulo di richiesta Molla di compressione D-244 Acciaio per molle Ø 2 x 20 x 200 mm

Modulo di richiesta Molla di compressione D-244

Molle di compressione simili per Molla di compressione D-244 Acciaio per molle Ø 2 x 20 x 200 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
D-244	EN 10270-1	2	22	200	156,557	57,85	142,15	18,5	1,101	100,0 \| 100,0 \| 100,0 \| 100,0
VD-244	1.4310	2	22	200	134,419	57,9	142,1	18,5	0,946	92,9 \| 100,0 \| 92,9 \| 85,9
VD-244A	1.4310	2	22	200	108,694	60,25	139,75	22,5	0,778	84,8 \| 100,0 \| 83,9 \| 70,6

Numero di molle metalliche simili: 3

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
D-185A	17,25	205	0,27	EN 10270-1	44,435	40,35	164,65	53,8 \| 79,5 \| 57,4 \| 24,5
D-207JU	22	162	0,324	EN 10270-1	39,058	41,3	120,7	56,5 \| 85,3 \| 54,9 \| 29,4
D-185	17,25	205	0,328	EN 10270-1	52,024	46,5	158,5	56,9 \| 79,5 \| 61,5 \| 29,8
D-206C	24	157	0,357	EN 10270-1	47,955	22,63	134,37	58,3 \| 80,1 \| 62,6 \| 32,4
D-212A	21,6	240	0,371	EN 10270-1	70,015	51,24	188,76	60,3 \| 87,2 \| 60,0 \| 33,7
D-211A	21,6	165	0,451	EN 10270-1	55,172	42,7	122,3	62,8 \| 86,9 \| 60,6 \| 41,0
D-212	21,6	240	0,451	EN 10270-1	83,321	55,3	184,7	64,4 \| 87,2 \| 65,1 \| 41,0
D-206D-05	17,4	181	0,516	EN 10270-1	71,841	41,9	139,1	66,2 \| 79,9 \| 71,9 \| 46,9
D-238A	27	195	0,564	EN 10270-1	79,863	53,37	141,63	73,2 \| 93,0 \| 75,3 \| 51,2
D-211	21,6	165	0,668	EN 10270-1	83,122	40,5	124,5	72,6 \| 86,9 \| 70,3 \| 60,6
D-239A-06	25	205,5	0,724	EN 10270-1	111,129	52,04	153,46	80,9 \| 95,1 \| 81,8 \| 65,8
D-238	27	195	0,835	EN 10270-1	125,184	45	150	85,4 \| 93,0 \| 87,4 \| 75,8
D-244A	22	200	0,906	EN 10270-1	126,551	60,25	139,75	90,6 \| 100,0 \| 89,6 \| 82,2
D-247D-09	20	200	1,035	EN 10270-1	134,611	69,96	130,04	93,2 \| 97,0 \| 88,7 \| 94,0
D-244	22	200	1,101	EN 10270-1	156,557	57,85	142,15	100,0 \| 100,0 \| 100,0 \| 100,0
D-243B	22	149	1,315	EN 10270-1	139,667	42,75	106,25	85,8 \| 91,5 \| 82,0 \| 83,8
D-263M	24	159	1,486	EN 10270-1	166,547	46,93	112,07	82,6 \| 87,4 \| 86,4 \| 74,1
D-243	22	135	1,63	EN 10270-1	156,48	39	96	80,2 \| 89,2 \| 83,7 \| 67,6
D-278A	22,5	175	2,211	EN 10270-1	227,107	72,28	102,73	69,6 \| 88,4 \| 70,6 \| 49,8
D-278	22,5	175	2,689	EN 10270-1	292,546	66,2	108,8	64,8 \| 88,4 \| 65,0 \| 41,0
D-303A	28,2	200	3,039	EN 10270-1	327,58	92,19	107,81	59,4 \| 80,2 \| 61,8 \| 36,2
D-303	28,2	200	3,696	EN 10270-1	454,771	76,94	123,06	56,8 \| 80,2 \| 60,5 \| 29,8
D-283A-07	18	181	3,886	EN 10270-1	374,65	84,59	96,41	55,8 \| 84,1 \| 54,8 \| 28,3
D-308A	23,2	155	5,935	EN 10270-1	386,828	89,82	65,18	46,7 \| 78,3 \| 43,2 \| 18,6
D-308	23,2	155	7,218	EN 10270-1	577,506	74,99	80,01	45,1 \| 78,3 \| 41,7 \| 15,3

Numero di molle metalliche simili: 24
