Molla di compressione VD-288Z-44 Acciaio inossidabile Ø 3 x 24 x 117 mm

Prezzi a scalare - Molla di compressione VD-288Z-44

Quantità	Prezzo singolo [EUR]
1	5,9700 EUR
2	4,2100 EUR
3	4,0100 EUR
7	3,2100 EUR
17	1,7700 EUR
37	1,3500 EUR
75	1,1900 EUR
125	0,9703 EUR
175	0,8890 EUR
250	0,8202 EUR
350	0,7705 EUR
450	0,7136 EUR

Molla di compressione Acquistare

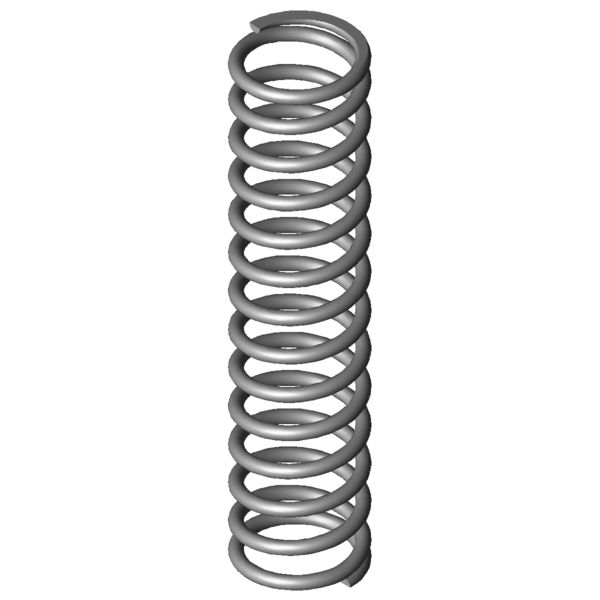

Immagine del prodotto Molla di compressione VD-288Z-44

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-288Z-44

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	3	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	24	mm	Diametro medio delle spire
De	27	mm	Diametro esterno delle spire
Dd	20,3	mm	Diametro maggiore della spina
Dh	28	mm	Diametro minore del cono
L0	117	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	271,318	N	Allungamento sotto carico massimo statico
Ln	50,85	mm	Lunghezza minima a carico statico
sn	66,15	mm	Escursione elastica massima a carico statico
Fndyn	256,225	N	Allungamento sotto carico massimo dinamico
Lndyn	54,53	mm	Lunghezza minima a carico dinamico
shdyn	23,59	mm	Escursione elastica massima a carico dinamico
S	9,12	mm	Passo della molla (da centro spira a centro spira)
n	12,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	4,102	N/mm	Costante della molla
Gew	61,086	g	Peso dell’articolo
Fntol	17,1	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	16,83	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire
L0tol	2,59	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	P	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-288Z-44 Acciaio inossidabile Ø 3 x 24 x 117 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-288Z-44 Acciaio inossidabile Ø 3 x 24 x 117 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-288Z-44 Acciaio inossidabile Ø 3 x 24 x 117 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-288Z-44 Acciaio inossidabile Ø 3 x 24 x 117 mm

calcolo del percorso della forza Molla di compressione VD-288Z-44

Modulo di richiesta Molla di compressione VD-288Z-44 Acciaio inossidabile Ø 3 x 24 x 117 mm

Modulo di richiesta Molla di compressione VD-288Z-44

Molle di compressione simili per Molla di compressione VD-288Z-44 Acciaio inossidabile Ø 3 x 24 x 117 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-288Z-44	1.4310	3	27	117	271,318	50,85	66,15	12,5	4,102	100,0 \| 100,0 \| 100,0 \| 100,0
D-288Z-44	EN 10270-1	3	27	117	315,892	50,85	66,15	12,5	4,775	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-207JN	26,5	105	0,334	1.4310	27,57	22,34	82,66	44,2 \| 79,3 \| 45,1 \| 8,1
VD-207M-01	28	130	0,367	1.4310	38,97	23,71	106,29	42,4 \| 79,9 \| 38,3 \| 8,9
VD-207M	28	106	0,567	1.4310	50,73	16,47	89,53	46,7 \| 80,1 \| 46,3 \| 13,8
VD-236D	27	125	0,618	1.4310	50,858	42,7	82,3	50,5 \| 86,8 \| 49,6 \| 15,1
VD-237A	27	135	0,717	1.4310	69,989	37,36	97,64	49,6 \| 84,4 \| 46,8 \| 17,5
VD-232G	30	107	0,745	1.4310	66,179	18,13	88,87	49,4 \| 80,5 \| 49,4 \| 18,2
VD-234N	30	115	0,75	1.4310	65,503	27,7	87,3	51,1 \| 85,0 \| 50,0 \| 18,3
VD-237	27	135	1,054	1.4310	107,942	32,6	102,4	54,1 \| 84,4 \| 52,2 \| 25,7
VD-277A	22,5	120	2,309	1.4310	137,839	60,32	59,69	71,6 \| 88,1 \| 70,5 \| 56,3
VD-271	27,5	115	2,574	1.4310	203,824	35,8	79,2	78,4 \| 93,3 \| 79,3 \| 62,7
VD-288N	30	118	2,813	1.4310	223,302	38,63	79,37	81,9 \| 94,2 \| 82,8 \| 68,6
VD-302A	28,2	135	3,174	1.4310	184,287	76,94	58,06	82,4 \| 92,1 \| 77,8 \| 77,4
VD-277	22,5	120	3,418	1.4310	255,322	45,3	74,7	87,6 \| 88,1 \| 91,3 \| 83,3
VD-288Z-44	27	117	4,102	1.4310	271,318	50,85	66,15	100,0 \| 100,0 \| 100,0 \| 100,0
VD-301A	28,2	113	4,35	1.4310	239,774	57,88	55,12	91,8 \| 95,4 \| 85,8 \| 94,3
VD-302	28,2	135	4,698	1.4310	380,215	54,06	80,94	85,3 \| 92,1 \| 76,5 \| 87,3
VD-288Z-33	28	97	5,336	1.4310	321,756	36,71	60,29	85,9 \| 93,1 \| 87,7 \| 76,9
VD-301	28,2	94,5	6,908	1.4310	384,72	38,81	55,69	75,6 \| 90,1 \| 77,4 \| 59,4
VD-333A	29	130	7,749	1.4310	281,017	93,74	36,26	71,5 \| 86,0 \| 75,7 \| 52,9
VD-313J-10	28,6	109	8,179	1.4310	435,656	55,73	53,27	70,6 \| 90,3 \| 71,4 \| 50,2
VD-308A-05	22	113	8,369	1.4310	383,166	67,21	45,79	69,9 \| 90,6 \| 70,0 \| 49,0
VD-313N	25	123	9,675	1.4310	497,891	71,54	51,46	66,3 \| 90,3 \| 66,1 \| 42,4
VD-329B-05	30	125	10,621	1.4310	649,531	63,84	61,16	64,0 \| 86,2 \| 67,1 \| 38,6
VD-333	29	130	11,469	1.4310	734,81	65,93	64,07	62,9 \| 86,0 \| 66,9 \| 35,8
VD-313M-03	25	101	11,535	1.4310	459,564	61,16	39,84	60,9 \| 87,4 \| 59,6 \| 35,6
VD-334A-04	27	112	14,728	1.4310	684,869	65,5	46,5	57,7 \| 90,2 \| 55,0 \| 27,8
VD-338	24	105	22,4	1.4310	898,8	64,88	40,13	49,4 \| 84,5 \| 45,4 \| 18,3
VD-362A	30	110	25,926	1.4310	601,968	86,78	23,22	45,7 \| 81,3 \| 40,1 \| 15,8
VD-363	30	125	28	1.4310	1229,375	81,09	43,91	46,7 \| 81,2 \| 44,2 \| 14,6

Numero di molle metalliche simili: 28

Numero della tariffa doganale: 73202081; Molla di compressione VD-288Z-44

Paese d'origine: DE, German; Molla di compressione VD-288Z-44
