Molla di compressione VD-338 Acciaio inossidabile Ø 4 x 20 x 105 mm

Prezzi a scalare - Molla di compressione VD-338

Quantità	Prezzo singolo [EUR]
1	13,1800 EUR
2	10,5000 EUR
3	6,0600 EUR
7	3,9100 EUR
17	2,5400 EUR
37	2,1200 EUR
75	2,0700 EUR
125	2,0700 EUR
175	2,0700 EUR
250	2,0700 EUR
350	2,0700 EUR

Molla di compressione Acquistare

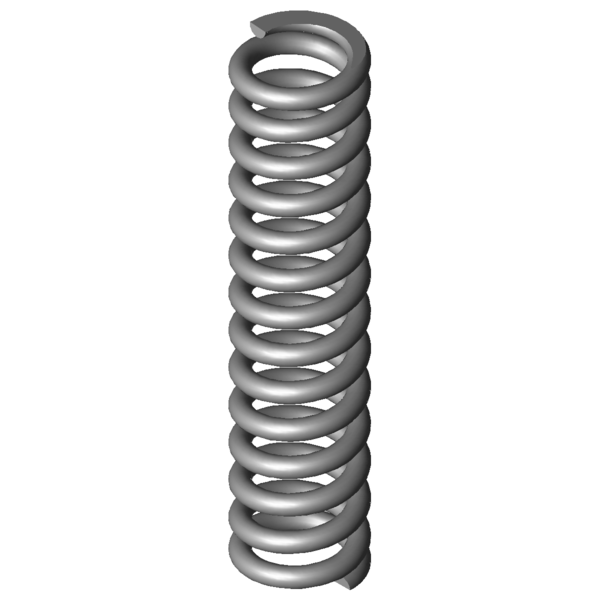

Immagine del prodotto Molla di compressione VD-338

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-338

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	4	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	20	mm	Diametro medio delle spire
De	24	mm	Diametro esterno delle spire
Dd	15,2	mm	Diametro maggiore della spina
Dh	25,1	mm	Diametro minore del cono
L0	105	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	898,8	N	Allungamento sotto carico massimo statico
Ln	64,88	mm	Lunghezza minima a carico statico
sn	40,13	mm	Escursione elastica massima a carico statico
Fndyn	726,88	N	Allungamento sotto carico massimo dinamico
Lndyn	72,55	mm	Lunghezza minima a carico dinamico
shdyn	5,94	mm	Escursione elastica massima a carico dinamico
S	8,08	mm	Passo della molla (da centro spira a centro spira)
n	12,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	22,4	N/mm	Costante della molla
Gew	90,4978	g	Peso dell’articolo
Fntol	64,5	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	63,19	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire
L0tol	1,87	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AE	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-338 Acciaio inossidabile Ø 4 x 20 x 105 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-338 Acciaio inossidabile Ø 4 x 20 x 105 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-338 Acciaio inossidabile Ø 4 x 20 x 105 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-338 Acciaio inossidabile Ø 4 x 20 x 105 mm

calcolo del percorso della forza Molla di compressione VD-338

Modulo di richiesta Molla di compressione VD-338 Acciaio inossidabile Ø 4 x 20 x 105 mm

Modulo di richiesta Molla di compressione VD-338

Molle di compressione simili per Molla di compressione VD-338 Acciaio inossidabile Ø 4 x 20 x 105 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-338	1.4310	4	24	105	898,8	64,88	40,13	12,5	22,4	100,0 \| 100,0 \| 100,0 \| 100,0
D-338	EN 10270-1	4	24	105	1046,46	64,88	40,13	12,5	26,08	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-276B	22,5	103	3,165	1.4310	182,402	45,37	57,64	48,0 \| 84,8 \| 45,0 \| 14,1
VD-276A	22,5	93	3,165	1.4310	150,755	45,37	47,64	48,7 \| 81,6 \| 50,5 \| 14,1
VD-277	22,5	120	3,418	1.4310	255,322	45,3	74,7	45,9 \| 81,3 \| 41,1 \| 15,3
VD-273A-10	24	85	4,586	1.4310	237,531	33,2	51,8	51,2 \| 81,2 \| 51,9 \| 20,5
VD-307A	23,2	105	6,199	1.4310	186,05	74,99	30,01	55,9 \| 92,2 \| 47,7 \| 27,7
VD-288S	20	101	6,819	1.4310	308,244	55,8	45,2	58,4 \| 83,2 \| 61,5 \| 30,4
VD-308A-05	22	113	8,369	1.4310	383,166	67,21	45,79	63,6 \| 88,2 \| 65,1 \| 37,4
VD-306A	23,2	92	8,495	1.4310	302,001	56,45	35,55	62,4 \| 88,1 \| 61,1 \| 37,9
VD-307	23,2	105	9,175	1.4310	479,453	52,74	52,26	66,1 \| 92,2 \| 65,1 \| 41,0
VD-313N	25	123	9,675	1.4310	497,891	71,54	51,46	66,8 \| 90,5 \| 66,7 \| 43,2
VD-308A-04	22	95	10,228	1.4310	397,299	56,16	38,84	67,8 \| 87,4 \| 70,5 \| 45,7
VD-313M-03	25	101	11,535	1.4310	459,564	61,16	39,84	73,6 \| 94,1 \| 75,2 \| 51,5
VD-313M-01	25	95	13,04	1.4310	522,457	54,93	40,07	76,5 \| 92,2 \| 79,0 \| 58,2
VD-334A-04	27	112	14,728	1.4310	684,869	65,5	46,5	80,4 \| 94,2 \| 81,2 \| 65,8
VD-338	24	105	22,4	1.4310	898,8	64,88	40,13	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339V	22	110	43,193	1.4310	980,164	87,31	22,69	72,7 \| 92,0 \| 74,1 \| 51,8

Numero di molle metalliche simili: 15

Numero della tariffa doganale: 73202081; Molla di compressione VD-338

Paese d'origine: DE, German; Molla di compressione VD-338

Immagine del prodotto - Molle a compressione VD-338

QR-Code: Molla di compressione VD-338

QR-Code - Molle a compressione - VD-338 | https://www.federnshop.com/it/prodotti/molle-a-compressione/vd-338.html
