Molla di compressione VD-339V Acciaio inossidabile Ø 4,5 x 17,5 x 110 mm

Prezzi a scalare - Molla di compressione VD-339V

Quantità Prezzo singolo [EUR]
1 13,3600 EUR
2 10,6400 EUR
3 6,1500 EUR
7 4,0000 EUR
17 2,6100 EUR
37 2,2000 EUR
75 2,1400 EUR
125 2,1400 EUR
175 2,1400 EUR
250 2,1400 EUR
350 2,1400 EUR

Molla di compressione Acquistare

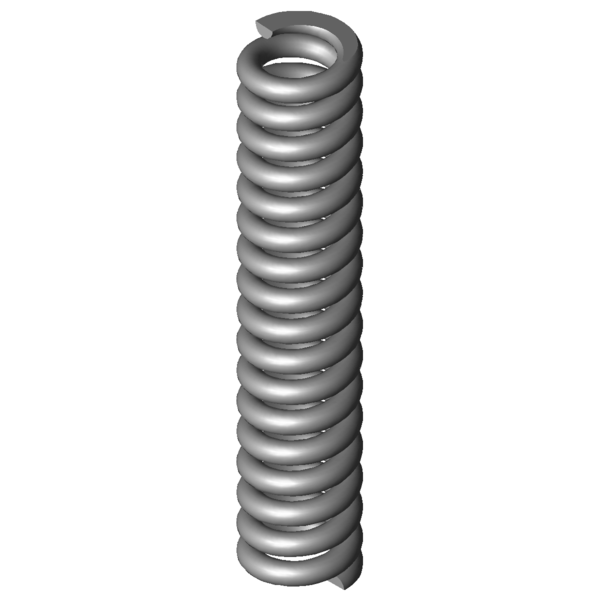

Immagine del prodotto Molla di compressione VD-339V
Immagine del prodotto Molla di compressione VD-339V
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-339V

Simboli Valore Unità Descrizione
Tipo di materiale 1.4310 - Tipo di materiale
Condizione delle estremità della molla Piana e spianata - Condizione delle estremità della molla
F1 N Forza della molla precaricata
L1 mm Lunghezza della molla precaricata
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata
s2 mm Sezione della molla caricata
d 4,5 mm Diametro del filo
Di mm Diametro interno della spira
D 17,5 mm Diametro medio delle spire
De 22 mm Diametro esterno delle spire
Dd 12,1 mm Diametro maggiore della spina
Dh 23,1 mm Diametro minore del cono
L0 110 mm Lunghezza della molla non caricata
Lk 69,5 mm Lunghezza libera di flessione
Fn 980,164 N Allungamento sotto carico massimo statico
Ln 87,31 mm Lunghezza minima a carico statico
sn 22,69 mm Escursione elastica massima a carico statico
Fndyn 795,181 N Allungamento sotto carico massimo dinamico
Lndyn 91,59 mm Lunghezza minima a carico dinamico
shdyn 7,81 mm Escursione elastica massima a carico dinamico
S 6,806 mm Passo della molla (da centro spira a centro spira)
n 15,5 pezzo Numero di spire elastiche
nt pezzo Numero di spire totali
R 43,193 N/mm Costante della molla
Gew 120,9543 g Peso dell’articolo
Fntol 114,1 N (+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol 92,58 N (+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol 0,66 mm (+/-) Tolleranza del diametro delle spire
L0tol 5,5 mm (+/-) Tolleranza lunghezza molla non caricata
PG #AF - Gruppo di prezzo di questo articolo
F1tol N (+/-) Tolleranza forza della molla precaricata
F2tol N (+/-) Tolleranza forza della molla caricata
Disegno tecnico Molla di compressione
Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-339V Acciaio inossidabile Ø 4,5 x 17,5 x 110 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-339V Acciaio inossidabile Ø 4,5 x 17,5 x 110 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-339V Acciaio inossidabile Ø 4,5 x 17,5 x 110 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-339V Acciaio inossidabile Ø 4,5 x 17,5 x 110 mm

calcolo del percorso della forza Molla di compressione VD-339V

Modulo di richiesta Molla di compressione VD-339V Acciaio inossidabile Ø 4,5 x 17,5 x 110 mm

Modulo di richiesta Molla di compressione VD-339V

Molle di compressione simili per Molla di compressione VD-339V Acciaio inossidabile Ø 4,5 x 17,5 x 110 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (pezzo) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
VD-339V 1.4310 4,5 22 110 980,164 87,31 22,69 15,5 43,193 100,0 | 100,0 | 100,0 | 100,0
D-339V EN 10270-1 4,5 22 110 1141,191 87,31 22,69 15,5 50,289 92,9 | 100,0 | 92,9 | 85,9
Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
VD-277 22,5 120 3,418 1.4310 255,322 45,3 74,7 39,3 | 81,7 | 28,2 | 7,9
VD-307A 23,2 105 6,199 1.4310 186,05 74,99 30,01 49,6 | 87,1 | 47,3 | 14,4
VD-288Z-54 21 124 6,569 1.4310 354,421 70,05 53,95 46,0 | 83,6 | 39,1 | 15,2
VD-288S 20 101 6,819 1.4310 308,244 55,8 45,2 46,1 | 81,6 | 40,8 | 15,8
VD-308A-05 22 113 8,369 1.4310 383,166 67,21 45,79 51,1 | 89,5 | 44,3 | 19,4
VD-288X-11 19,4 115 8,747 1.4310 468,411 61,45 53,55 49,4 | 82,8 | 45,1 | 20,2
VD-307 23,2 105 9,175 1.4310 479,453 52,74 52,26 51,5 | 87,1 | 46,2 | 21,2
VD-308A-04 22 95 10,228 1.4310 397,299 56,16 38,84 53,0 | 85,8 | 49,5 | 23,7
VD-308B 21,2 120 12,586 1.4310 554,404 75,95 44,05 56,5 | 86,4 | 54,0 | 29,1
VD-313A-11 19,5 115 14,357 1.4310 641,222 70,34 44,66 59,1 | 85,9 | 58,1 | 33,2
VD-313A-10 19,5 102 15,747 1.4310 587,128 64,71 37,29 60,6 | 84,9 | 60,4 | 36,4
VD-338 24 105 22,4 1.4310 898,8 64,88 40,13 72,7 | 92,0 | 74,1 | 51,8
VD-339A-06 21 125 24,645 1.4310 828,073 91,4 33,6 74,6 | 90,8 | 76,0 | 57,1
VD-339E 20 100 35,282 1.4310 787,218 77,69 22,31 87,1 | 90,2 | 89,3 | 81,7
VD-339V 22 110 43,193 1.4310 980,164 87,31 22,69 100,0 | 100,0 | 100,0 | 100,0
Numero di molle metalliche simili: 14

Numero della tariffa doganale: 73202081; Molla di compressione VD-339V

Paese d'origine: DE, German; Molla di compressione VD-339V

Immagine del prodotto - Molle a compressione VD-339V

Immagine del prodotto - Molle a compressione VD-339V

QR-Code: Molla di compressione VD-339V

QR-Code - Molle a compressione - VD-339V | https://www.federnshop.com/it/prodotti/molle-a-compressione/vd-339v.html
