Molla di compressione VD-289B Acciaio inossidabile Ø 3,2 x 51,8 x 307 mm

Prezzi a scalare - Molla di compressione VD-289B

Quantità	Prezzo singolo [EUR]
1	6,3100 EUR
2	4,4500 EUR
3	4,2400 EUR
7	3,4500 EUR
17	2,2200 EUR
37	1,7500 EUR
75	1,6000 EUR

Molla di compressione Acquistare

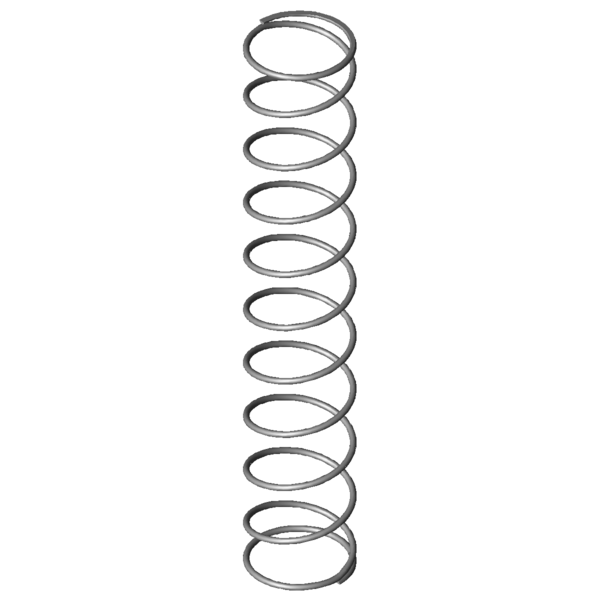

Immagine del prodotto Molla di compressione VD-289B

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-289B

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	3,2	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	51,8	mm	Diametro medio delle spire
De	55	mm	Diametro esterno delle spire
Dd	47,1	mm	Diametro maggiore della spina
Dh	58,4	mm	Diametro minore del cono
L0	307	mm	Lunghezza della molla non caricata
Lk	171,5	mm	Lunghezza libera di flessione
Fn	177,335	N	Allungamento sotto carico massimo statico
Ln	51,79	mm	Lunghezza minima a carico statico
sn	255,21	mm	Escursione elastica massima a carico statico
Fndyn	172,123	N	Allungamento sotto carico massimo dinamico
Lndyn	59,29	mm	Lunghezza minima a carico dinamico
shdyn	66,4	mm	Escursione elastica massima a carico dinamico
S	31,979	mm	Passo della molla (da centro spira a centro spira)
n	9,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	0,695	N/mm	Costante della molla
Gew	118,9728	g	Peso dell’articolo
Fntol	12,46	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	12,37	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1,1	mm	(+/-) Tolleranza del diametro delle spire
L0tol	11,58	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	S	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-289B Acciaio inossidabile Ø 3,2 x 51,8 x 307 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-289B Acciaio inossidabile Ø 3,2 x 51,8 x 307 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-289B Acciaio inossidabile Ø 3,2 x 51,8 x 307 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-289B Acciaio inossidabile Ø 3,2 x 51,8 x 307 mm

calcolo del percorso della forza Molla di compressione VD-289B

Modulo di richiesta Molla di compressione VD-289B Acciaio inossidabile Ø 3,2 x 51,8 x 307 mm

Modulo di richiesta Molla di compressione VD-289B

Molle di compressione simili per Molla di compressione VD-289B Acciaio inossidabile Ø 3,2 x 51,8 x 307 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-289B	1.4310	3,2	55	307	177,335	51,79	255,21	9,5	0,695	100,0 \| 100,0 \| 100,0 \| 100,0
D-289B	EN 10270-1	3,2	55	307	206,469	51,79	255,21	9,5	0,809	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-263V-22	46	330	0,308	1.4310	83,832	57,45	272,55	85,2 \| 92,0 \| 77,5 \| 86,0
VD-288J	48	273	0,613	1.4310	139,619	45,26	227,74	86,7 \| 87,9 \| 84,0 \| 88,2
VD-288X-23	48	295	0,622	1.4310	146,281	59,91	235,09	71,9 \| 82,2 \| 75,9 \| 57,5
VD-289B	55	307	0,695	1.4310	177,335	51,79	255,21	100,0 \| 100,0 \| 100,0 \| 100,0
VD-289C-04	48	275	0,756	1.4310	157,505	66,62	208,38	89,8 \| 92,3 \| 85,2 \| 91,9
VD-313D	60	319	0,862	1.4310	225,567	57,41	261,59	87,0 \| 92,3 \| 88,1 \| 80,6
VD-317A	54	335	0,969	1.4310	221,1	106,74	228,26	82,2 \| 89,9 \| 84,8 \| 71,7
VD-313E-14	48	280	1,199	1.4310	246,896	74,14	205,86	74,4 \| 89,1 \| 76,2 \| 57,9
VD-317	54	335	1,434	1.4310	373,139	74,72	260,28	70,4 \| 89,9 \| 72,8 \| 48,5
VD-316	54	230	2,108	1.4310	372,38	53,37	176,63	58,6 \| 84,4 \| 58,4 \| 33,0
VD-348A	55	280	2,365	1.4310	365,076	125,63	154,38	56,3 \| 85,1 \| 54,5 \| 29,4
VD-339N	50	299	2,457	1.4310	497,836	96,42	202,58	57,4 \| 86,5 \| 57,5 \| 28,3
VD-364J	60	341	3,191	1.4310	713,745	117,33	223,67	52,7 \| 80,0 \| 56,2 \| 21,8
VD-347A	55	235	3,241	1.4310	455,729	94,38	140,63	49,5 \| 80,2 \| 47,0 \| 21,4
VD-348	55	280	3,5	1.4310	671,563	88,13	191,88	51,9 \| 85,1 \| 50,8 \| 19,9
VD-354A	45	300	3,798	1.4310	590,359	144,55	155,45	48,3 \| 81,2 \| 45,5 \| 18,3
VD-354	45	300	4,619	1.4310	828,488	120,63	179,37	47,4 \| 81,2 \| 45,8 \| 15,0
VD-379A	56,3	365	4,901	1.4310	897,271	181,92	183,08	45,8 \| 77,5 \| 45,8 \| 14,2
VD-378A	56,3	250	5,961	1.4310	585,228	151,82	98,18	40,9 \| 76,6 \| 34,4 \| 11,7

Numero di molle metalliche simili: 18

Numero della tariffa doganale: 73202081; Molla di compressione VD-289B

Paese d'origine: DE, German; Molla di compressione VD-289B
