Molla di compressione VD-313J-02 Acciaio inossidabile Ø 3,6 x 28 x 53,9 mm

Prezzi a scalare - Molla di compressione VD-313J-02

Quantità	Prezzo singolo [EUR]
1	12,9200 EUR
2	10,2900 EUR
3	5,8600 EUR
7	3,7100 EUR
17	2,3700 EUR
37	2,0000 EUR
75	1,9100 EUR
125	1,8670 EUR
175	1,8647 EUR
250	1,8186 EUR
350	1,7923 EUR

Molla di compressione Acquistare

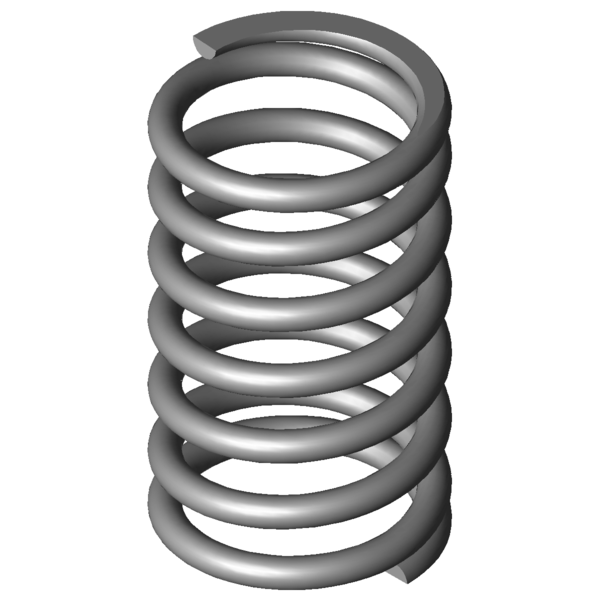

Immagine del prodotto Molla di compressione VD-313J-02

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-313J-02

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	3,6	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	28	mm	Diametro medio delle spire
De	31,6	mm	Diametro esterno delle spire
Dd	23,6	mm	Diametro maggiore della spina
Dh	32,6	mm	Diametro minore del cono
L0	53,9	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	281,47	N	Allungamento sotto carico massimo statico
Ln	30,78	mm	Lunghezza minima a carico statico
sn	23,12	mm	Escursione elastica massima a carico statico
Fndyn	258,423	N	Allungamento sotto carico massimo dinamico
Lndyn	32,67	mm	Lunghezza minima a carico dinamico
shdyn	14,33	mm	Escursione elastica massima a carico dinamico
S	9,145	mm	Passo della molla (da centro spira a centro spira)
n	5,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	12,173	N/mm	Costante della molla
Gew	53,0817	g	Peso dell’articolo
Fntol	25,38	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	24,98	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,4	mm	(+/-) Tolleranza del diametro delle spire
L0tol	1,44	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	AD	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-313J-02 Acciaio inossidabile Ø 3,6 x 28 x 53,9 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-313J-02 Acciaio inossidabile Ø 3,6 x 28 x 53,9 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-313J-02 Acciaio inossidabile Ø 3,6 x 28 x 53,9 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-313J-02 Acciaio inossidabile Ø 3,6 x 28 x 53,9 mm

calcolo del percorso della forza Molla di compressione VD-313J-02

Modulo di richiesta Molla di compressione VD-313J-02 Acciaio inossidabile Ø 3,6 x 28 x 53,9 mm

Modulo di richiesta Molla di compressione VD-313J-02

Molle di compressione simili per Molla di compressione VD-313J-02 Acciaio inossidabile Ø 3,6 x 28 x 53,9 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-313J-02	1.4310	3,6	31,6	53,9	281,47	30,78	23,12	5,5	12,173	100,0 \| 100,0 \| 100,0 \| 100,0
D-313J-02	EN 10270-1	3,6	31,6	53,9	327,711	30,78	23,12	5,5	14,172	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-234L	30	50	1,822	1.4310	66,039	13,76	36,24	46,6 \| 81,1 \| 43,6 \| 15,0
VD-235	27	58	2,56	1.4310	107,776	15,9	42,1	48,5 \| 78,0 \| 46,6 \| 21,0
VD-268B	31	45	4,219	1.4310	120,943	16,33	28,67	60,0 \| 83,7 \| 61,8 \| 34,7
VD-288K-11	33	50	4,882	1.4310	147,06	19,87	30,13	64,4 \| 88,8 \| 64,5 \| 40,1
VD-288Z-11	37	57,4	5,152	1.4310	194,89	19,57	37,83	65,0 \| 87,5 \| 65,2 \| 42,3
VD-269	27,5	49	6,25	1.4310	204,375	16,3	32,7	68,5 \| 82,5 \| 71,7 \| 51,3
VD-298C	33	64	6,304	1.4310	226,622	28,05	35,95	71,3 \| 89,6 \| 72,4 \| 51,8
VD-288Z-20	33	48,3	7,5	1.4310	218,813	19,13	29,18	76,5 \| 89,6 \| 78,5 \| 61,6
VD-288L	30	47	7,636	1.4310	223,221	17,77	29,23	76,2 \| 86,6 \| 79,2 \| 62,7
VD-294	35,2	58,5	8	1.4310	304,8	20,4	38,1	77,5 \| 90,3 \| 76,5 \| 65,7
VD-288Z-42	27	55,1	9,322	1.4310	273,742	25,73	29,37	84,5 \| 88,9 \| 88,0 \| 76,6
VD-298B	33	43	9,906	1.4310	226,081	20,18	22,82	86,3 \| 88,1 \| 89,5 \| 81,4
VD-313J-03	31,6	62,7	10,3	1.4310	284,653	35,06	27,64	90,4 \| 95,3 \| 91,3 \| 84,6
VD-299A	28,2	50,8	10,676	1.4310	250,134	27,37	23,43	90,8 \| 90,8 \| 93,8 \| 87,7
VD-313J-02	31,6	53,9	12,173	1.4310	281,47	30,78	23,12	100,0 \| 100,0 \| 100,0 \| 100,0
VD-325A	36	61	12,429	1.4310	331,705	34,31	26,69	90,8 \| 88,7 \| 85,7 \| 98,0
VD-313J-07	28,6	56	17,102	1.4310	437,589	30,41	25,59	81,4 \| 95,6 \| 77,3 \| 71,2
VD-325	36	53,5	19,531	1.4310	561,641	24,74	28,76	73,3 \| 92,3 \| 65,3 \| 62,3
VD-313L-02	25	57	21,423	1.4310	444,403	36,26	20,74	74,9 \| 91,2 \| 76,5 \| 56,8
VD-331	29	60,5	26,065	1.4310	704,052	33,49	27,01	66,6 \| 90,3 \| 62,8 \| 46,7
VD-339P	32	60,4	31,369	1.4310	714,848	37,61	22,79	65,7 \| 89,3 \| 69,0 \| 38,8
VD-355	37	51	47,684	1.4310	985,851	30,33	20,67	56,2 \| 84,0 \| 59,0 \| 25,5
VD-339O	32	41,7	49,294	1.4310	714,4	27,21	14,49	53,7 \| 85,4 \| 51,0 \| 24,7
VD-359A-01	34	48	56,058	1.4310	840,347	33,01	14,99	51,8 \| 84,7 \| 49,2 \| 21,7
VD-360A	30	50	63,636	1.4310	554,83	41,28	8,72	50,0 \| 86,6 \| 44,2 \| 19,1
VD-361	30	60	63,636	1.4310	1191,193	41,28	18,72	52,3 \| 85,6 \| 52,3 \| 19,1
VD-364P	28	55,5	127,805	1.4310	1337,561	45,03	10,47	42,1 \| 83,7 \| 33,2 \| 9,5
VD-389O	34	48,3	304,959	1.4310	2074,71	41,5	6,8	34,5 \| 78,0 \| 21,5 \| 4,0

Numero di molle metalliche simili: 27

Numero della tariffa doganale: 73202081; Molla di compressione VD-313J-02

Paese d'origine: DE, German; Molla di compressione VD-313J-02
