Molla di compressione VD-389O Acciaio inossidabile Ø 7 x 27 x 48,3 mm

Prezzi a scalare - Molla di compressione VD-389O

Quantità	Prezzo singolo [EUR]
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9700 EUR
175	2,9700 EUR
250	2,9700 EUR
350	2,9700 EUR

Molla di compressione Acquistare

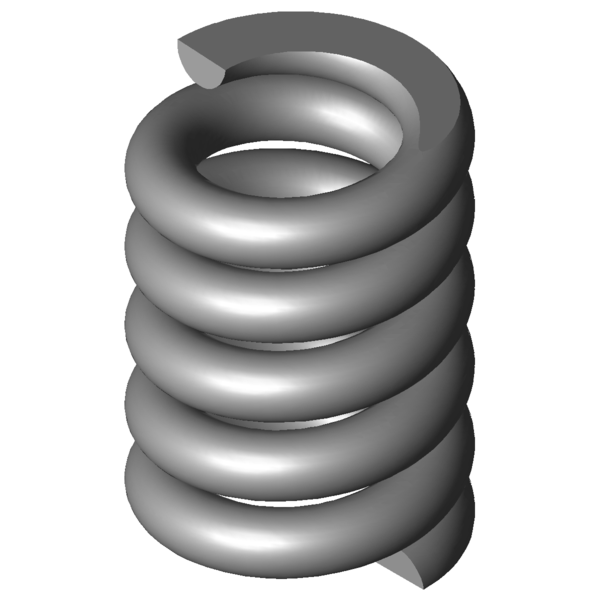

Immagine del prodotto Molla di compressione VD-389O

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-389O

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	7	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	27	mm	Diametro medio delle spire
De	34	mm	Diametro esterno delle spire
Dd	19	mm	Diametro maggiore della spina
Dh	35,2	mm	Diametro minore del cono
L0	48,3	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	2074,71	N	Allungamento sotto carico massimo statico
Ln	41,5	mm	Lunghezza minima a carico statico
sn	6,8	mm	Escursione elastica massima a carico statico
Fndyn	1616,281	N	Allungamento sotto carico massimo dinamico
Lndyn	43	mm	Lunghezza minima a carico dinamico
shdyn	2,77	mm	Escursione elastica massima a carico dinamico
S	11,8	mm	Passo della molla (da centro spira a centro spira)
n	3,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	304,959	N/mm	Costante della molla
Gew	141,9197	g	Peso dell’articolo
Fntol	311,05	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	300	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1,02	mm	(+/-) Tolleranza del diametro delle spire
L0tol	2,41	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AK	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-389O Acciaio inossidabile Ø 7 x 27 x 48,3 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-389O Acciaio inossidabile Ø 7 x 27 x 48,3 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-389O Acciaio inossidabile Ø 7 x 27 x 48,3 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-389O Acciaio inossidabile Ø 7 x 27 x 48,3 mm

calcolo del percorso della forza Molla di compressione VD-389O

Modulo di richiesta Molla di compressione VD-389O Acciaio inossidabile Ø 7 x 27 x 48,3 mm

Modulo di richiesta Molla di compressione VD-389O

Molle di compressione simili per Molla di compressione VD-389O Acciaio inossidabile Ø 7 x 27 x 48,3 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-389O	1.4310	7	34	48,3	2074,71	41,5	6,8	3,5	304,959	100,0 \| 100,0 \| 100,0 \| 100,0
D-389O	EN 10270-1	7	34	48,3	2415,555	41,5	6,8	3,5	355,059	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-325	36	53,5	19,531	1.4310	561,641	24,74	28,76	37,5 \| 80,6 \| 25,4 \| 6,4
VD-339N-03	41	52	21,082	1.4310	508,076	27,9	24,1	37,8 \| 80,0 \| 26,4 \| 6,9
VD-313L	25	48,2	27,266	1.4310	495,429	30,03	18,17	38,2 \| 74,9 \| 30,7 \| 8,9
VD-355	37	51	47,684	1.4310	985,851	30,33	20,67	47,3 \| 86,0 \| 40,2 \| 15,6
VD-354B	37	43	47,684	1.4310	604,382	30,33	12,67	47,1 \| 84,1 \| 41,4 \| 15,6
VD-339O	32	41,7	49,294	1.4310	714,4	27,21	14,49	46,1 \| 81,6 \| 40,7 \| 16,2
VD-359A-01	34	48	56,058	1.4310	840,347	33,01	14,99	50,5 \| 90,3 \| 42,9 \| 18,4
VD-360A	30	50	63,636	1.4310	554,83	41,28	8,72	52,9 \| 85,4 \| 52,4 \| 20,9
VD-364K	38	48,6	66,641	1.4310	1027,386	33,18	15,42	52,6 \| 89,1 \| 46,8 \| 21,8
VD-364R-02	39	51	83,257	1.4310	1476,864	33,26	17,74	56,8 \| 88,2 \| 54,8 \| 27,3
VD-364R-90	39	47	90,158	1.4310	986,968	36,05	10,95	58,1 \| 90,1 \| 54,8 \| 29,5
VD-360	30	41	100	1.4310	1109,375	29,91	11,09	57,2 \| 81,5 \| 57,4 \| 32,8
VD-385	38,3	50	120,186	1.4310	1477,281	37,71	12,29	64,8 \| 91,8 \| 63,3 \| 39,4
VD-389A-02	39	51	149,497	1.4310	1642,595	40,01	10,99	70,7 \| 92,5 \| 70,5 \| 49,0
VD-389O	34	48,3	304,959	1.4310	2074,71	41,5	6,8	100,0 \| 100,0 \| 100,0 \| 100,0

Numero di molle metalliche simili: 14

Numero della tariffa doganale: 73202081; Molla di compressione VD-389O

Paese d'origine: DE, German; Molla di compressione VD-389O
