Molla di compressione VD-313J-09 Acciaio inossidabile Ø 3,6 x 25 x 91,3 mm

Prezzi a scalare - Molla di compressione VD-313J-09

Quantità	Prezzo singolo [EUR]
1	13,1800 EUR
2	10,5000 EUR
3	6,0600 EUR
7	3,9100 EUR
17	2,5400 EUR
37	2,1200 EUR
75	2,0700 EUR
125	2,0408 EUR
175	2,0281 EUR
250	1,9902 EUR
350	1,9446 EUR

Molla di compressione Acquistare

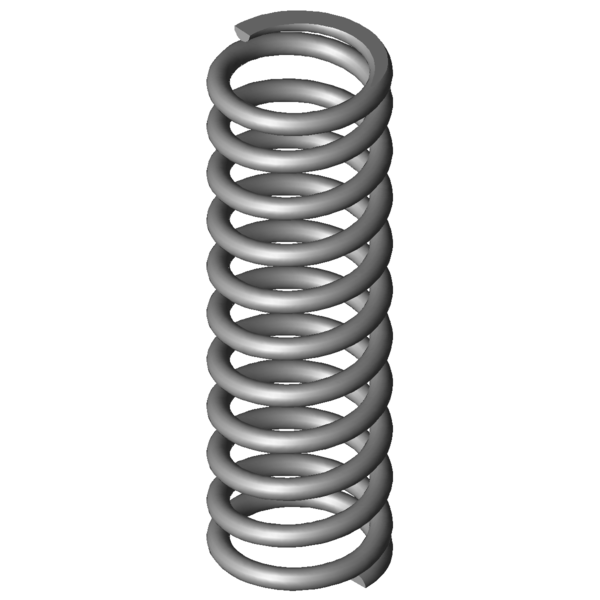

Immagine del prodotto Molla di compressione VD-313J-09

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-313J-09

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	3,6	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	25	mm	Diametro medio delle spire
De	28,6	mm	Diametro esterno delle spire
Dd	20,6	mm	Diametro maggiore della spina
Dh	29,6	mm	Diametro minore del cono
L0	91,3	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	435,699	N	Allungamento sotto carico massimo statico
Ln	47,29	mm	Lunghezza minima a carico statico
sn	44,01	mm	Escursione elastica massima a carico statico
Fndyn	406,531	N	Allungamento sotto carico massimo dinamico
Lndyn	50,24	mm	Lunghezza minima a carico dinamico
shdyn	12,99	mm	Escursione elastica massima a carico dinamico
S	9,232	mm	Passo della molla (da centro spira a centro spira)
n	9,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	9,901	N/mm	Costante della molla
Gew	72,6713	g	Peso dell’articolo
Fntol	29,63	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	29,12	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,35	mm	(+/-) Tolleranza del diametro delle spire
L0tol	1,91	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	AE	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-313J-09 Acciaio inossidabile Ø 3,6 x 25 x 91,3 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-313J-09 Acciaio inossidabile Ø 3,6 x 25 x 91,3 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-313J-09 Acciaio inossidabile Ø 3,6 x 25 x 91,3 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-313J-09 Acciaio inossidabile Ø 3,6 x 25 x 91,3 mm

calcolo del percorso della forza Molla di compressione VD-313J-09

Modulo di richiesta Molla di compressione VD-313J-09 Acciaio inossidabile Ø 3,6 x 25 x 91,3 mm

Modulo di richiesta Molla di compressione VD-313J-09

Molle di compressione simili per Molla di compressione VD-313J-09 Acciaio inossidabile Ø 3,6 x 25 x 91,3 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-313J-09	1.4310	3,6	28,6	91,3	435,699	47,29	44,01	9,5	9,901	100,0 \| 100,0 \| 100,0 \| 100,0
D-313J-09	EN 10270-1	3,6	28,6	91,3	507,278	47,29	44,01	9,5	11,527	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-268A-05	32	100	1,331	1.4310	82,916	37,72	62,28	47,2 \| 83,4 \| 44,8 \| 13,4
VD-239A-04	25	95,5	1,354	1.4310	93,985	26,07	69,43	45,2 \| 79,5 \| 42,5 \| 13,7
VD-236	27	88,5	1,629	1.4310	107,927	22,25	66,25	48,1 \| 82,3 \| 45,6 \| 16,5
VD-268D	31	103	1,737	1.4310	122,432	32,52	70,48	48,8 \| 83,4 \| 45,3 \| 17,5
VD-239A-20	23	94	1,778	1.4310	121,806	25,51	68,49	47,3 \| 77,7 \| 46,1 \| 18,0
VD-270	27,5	74,5	3,977	1.4310	203,636	23,3	51,2	63,0 \| 82,4 \| 66,3 \| 40,2
VD-298D	33	96	4,079	1.4310	228,995	39,86	56,14	65,6 \| 90,2 \| 65,5 \| 41,2
VD-288Z-33	28	97	5,336	1.4310	321,756	36,71	60,29	73,0 \| 91,8 \| 73,4 \| 53,9
VD-288Z-43	27	81,8	6,032	1.4310	273,249	36,5	45,3	76,7 \| 89,1 \| 79,9 \| 60,9
VD-300A	28,2	79,4	6,181	1.4310	227,32	42,62	36,78	73,9 \| 91,5 \| 67,9 \| 62,4
VD-301	28,2	94,5	6,908	1.4310	384,72	38,81	55,69	82,7 \| 94,7 \| 83,7 \| 69,8
VD-313J-05	31,6	92	7,876	1.4310	380,927	43,64	48,36	88,5 \| 96,6 \| 89,2 \| 79,6
VD-313J-10	28,6	109	8,179	1.4310	435,656	55,73	53,27	89,5 \| 94,6 \| 91,3 \| 82,6
VD-306A	23,2	92	8,495	1.4310	302,001	56,45	35,55	83,5 \| 89,7 \| 75,0 \| 85,8
VD-313J-09	28,6	91,3	9,901	1.4310	435,699	47,29	44,01	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313J-08	28,6	74,6	12,541	1.4310	448,306	38,85	35,75	87,4 \| 93,9 \| 89,2 \| 78,9
VD-313M-01	25	95	13,04	1.4310	522,457	54,93	40,07	85,9 \| 94,5 \| 87,2 \| 75,9
VD-313M-02	25	86	13,633	1.4310	451,804	52,86	33,14	84,1 \| 93,9 \| 85,9 \| 72,6
VD-332	29	89,5	16,866	1.4310	710,185	47,39	42,11	77,6 \| 95,5 \| 78,5 \| 58,7
VD-339Q	32	97,7	18,161	1.4310	713,362	58,42	39,28	72,4 \| 87,6 \| 75,2 \| 54,5
VD-334A-03	27	78	21,659	1.4310	669,274	47,1	30,9	67,8 \| 89,9 \| 67,7 \| 45,7
VD-359A-03	34	88	28,029	1.4310	896,405	56,02	31,98	60,0 \| 84,2 \| 60,6 \| 35,3
VD-362	30	87,5	41,176	1.4310	1200,551	58,34	29,16	54,3 \| 87,7 \| 51,3 \| 24,0
VD-364Q	28	87,8	73,992	1.4310	1332,853	69,79	18,01	45,6 \| 86,5 \| 36,8 \| 13,4

Numero di molle metalliche simili: 23

Numero della tariffa doganale: 73202081; Molla di compressione VD-313J-09

Paese d'origine: DE, German; Molla di compressione VD-313J-09
