Molla di compressione VD-389D Acciaio inossidabile Ø 7 x 113 x 562 mm

Prezzi a scalare - Molla di compressione VD-389D

Quantità	Prezzo singolo [EUR]
1	39,1400 EUR
2	31,1800 EUR
3	30,5900 EUR
7	27,6100 EUR
17	25,4600 EUR
37	24,0000 EUR
75	23,1400 EUR
125	23,1400 EUR
175	23,1400 EUR
250	23,1400 EUR
350	23,1400 EUR

Molla di compressione Acquistare

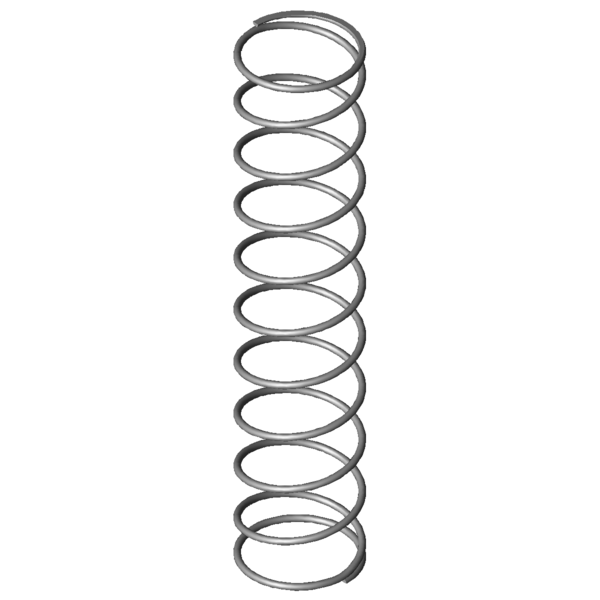

Immagine del prodotto Molla di compressione VD-389D

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-389D

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	7	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	113	mm	Diametro medio delle spire
De	120	mm	Diametro esterno delle spire
Dd	103	mm	Diametro maggiore della spina
Dh	126	mm	Diametro minore del cono
L0	562	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	687,936	N	Allungamento sotto carico massimo statico
Ln	113,14	mm	Lunghezza minima a carico statico
sn	448,86	mm	Escursione elastica massima a carico statico
Fndyn	662,93	N	Allungamento sotto carico massimo dinamico
Lndyn	129,46	mm	Lunghezza minima a carico dinamico
shdyn	125,93	mm	Escursione elastica massima a carico dinamico
S	58,421	mm	Passo della molla (da centro spira a centro spira)
n	9,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	1,533	N/mm	Costante della molla
Gew	1241,917	g	Peso dell’articolo
Fntol	47,4	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	47	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	2,2	mm	(+/-) Tolleranza del diametro delle spire
L0tol	19,87	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#BE	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-389D Acciaio inossidabile Ø 7 x 113 x 562 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-389D Acciaio inossidabile Ø 7 x 113 x 562 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-389D Acciaio inossidabile Ø 7 x 113 x 562 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-389D Acciaio inossidabile Ø 7 x 113 x 562 mm

calcolo del percorso della forza Molla di compressione VD-389D

Modulo di richiesta Molla di compressione VD-389D Acciaio inossidabile Ø 7 x 113 x 562 mm

Modulo di richiesta Molla di compressione VD-389D

Molle di compressione simili per Molla di compressione VD-389D Acciaio inossidabile Ø 7 x 113 x 562 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-389D	1.4310	7	120	562	687,936	113,14	448,86	9,5	1,533	75,1 \| 81,6 \| 64,7 \| 79,1
D-389D	EN 10270-1	7	120	562	800,955	113,14	448,86	9,5	1,784	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-313V	70	613	0,503	1.4310	257,107	101,52	511,48	57,9 \| 76,6 \| 62,4 \| 34,5
VD-364R-53	115	725	0,649	1.4310	378,674	141,2	583,8	68,4 \| 89,9 \| 70,8 \| 44,6
VD-339J	75	615	0,661	1.4310	332,691	111,4	503,6	64,4 \| 81,3 \| 66,4 \| 45,4
VD-344A	68	585	0,972	1.4310	412,591	160,54	424,46	70,3 \| 79,8 \| 64,2 \| 66,8
VD-364R-52	115	465	1,03	1.4310	382,871	93,35	371,65	57,9 \| 74,9 \| 45,8 \| 53,2
VD-364D	95	472	1,176	1.4310	449,993	89,23	382,77	74,9 \| 81,2 \| 62,8 \| 80,8
VD-344	68	585	1,182	1.4310	533,439	133,78	451,22	78,4 \| 79,8 \| 74,2 \| 81,2
VD-368A	86,3	490	1,455	1.4310	467,132	169	321	64,3 \| 72,4 \| 45,2 \| 75,1
VD-364U	105	494	1,509	1.4310	593,845	100,47	393,53	70,9 \| 78,4 \| 56,3 \| 77,9
VD-389D	120	562	1,533	1.4310	687,936	113,14	448,86	75,1 \| 81,6 \| 64,7 \| 79,1
VD-389E-16	105	500	1,786	1.4310	649,643	136,2	363,8	78,5 \| 80,5 \| 73,5 \| 81,5
VD-368	86,3	490	2,154	1.4310	800,599	118,27	371,73	80,2 \| 89,4 \| 83,7 \| 67,6
VD-414C	150	658	2,156	1.4310	1109,069	143,53	514,47	85,7 \| 79,9 \| 87,4 \| 89,9
VD-389E-14	105	350	2,626	1.4310	664,391	97	253	65,8 \| 75,5 \| 47,9 \| 73,8
VD-389C	120	331	2,647	1.4310	687,24	71,4	259,6	74,4 \| 86,3 \| 78,9 \| 57,9
VD-393A	108	630	2,655	1.4310	1247,464	160,11	469,89	70,5 \| 82,1 \| 74,8 \| 54,8
VD-414D-16	135	515	2,733	1.4310	998,178	149,8	365,2	72,4 \| 86,1 \| 75,1 \| 56,1
VD-393	108	570	2,867	1.4310	1205,837	149,44	420,56	67,1 \| 79,3 \| 71,4 \| 50,8
VD-414D-14	135	425	3,376	1.4310	1013,918	124,7	300,3	64,5 \| 80,8 \| 67,4 \| 45,4
VD-418	135	690	3,584	1.4310	1803,48	186,8	503,2	69,6 \| 80,9 \| 73,9 \| 54,1
VD-399	88	600	3,784	1.4310	1509,73	201	399	62,6 \| 86,7 \| 62,8 \| 38,5
VD-394D	98	400	3,933	1.4310	1002,93	145	255	63,7 \| 79,5 \| 62,2 \| 49,3
VD-414D-26	120	460	3,998	1.4310	1264,9	143,6	316,4	66,5 \| 78,0 \| 73,0 \| 48,5
VD-392	108	390	4,216	1.4310	1194,368	106,74	283,26	66,9 \| 82,2 \| 72,4 \| 45,9
VD-424	110	730	4,73	1.4310	2264,358	251,25	478,75	57,3 \| 80,0 \| 61,1 \| 30,8

Numero di molle metalliche simili: 24
