Molla di compressione VD-414D-16 Acciaio inossidabile Ø 9 x 126 x 515 mm

Prezzi a scalare - Molla di compressione VD-414D-16

Quantità	Prezzo singolo [EUR]
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	36,2500 EUR
37	33,7800 EUR
75	33,0100 EUR
125	33,0100 EUR
175	33,0100 EUR
250	33,0100 EUR
350	33,0100 EUR

Molla di compressione Acquistare

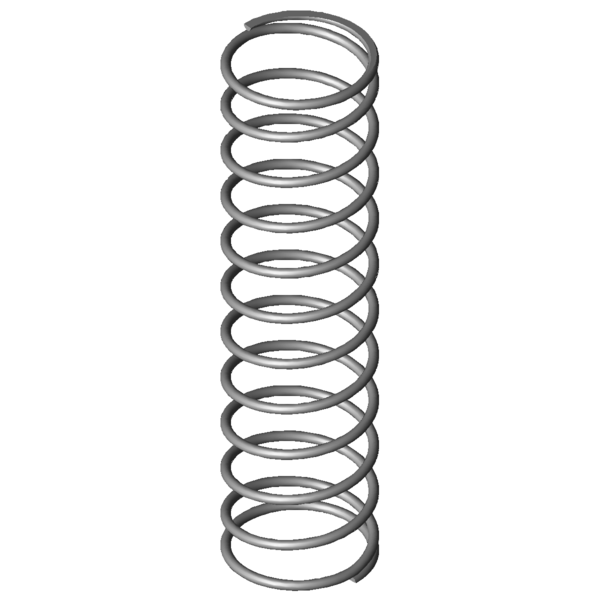

Immagine del prodotto Molla di compressione VD-414D-16

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-414D-16

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	9	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	126	mm	Diametro medio delle spire
De	135	mm	Diametro esterno delle spire
Dd	114,5	mm	Diametro maggiore della spina
Dh	138,74	mm	Diametro minore del cono
L0	515	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	998,178	N	Allungamento sotto carico massimo statico
Ln	149,8	mm	Lunghezza minima a carico statico
sn	365,2	mm	Escursione elastica massima a carico statico
Fndyn	945,7	N	Allungamento sotto carico massimo dinamico
Lndyn	169	mm	Lunghezza minima a carico dinamico
shdyn	138,5	mm	Escursione elastica massima a carico dinamico
S	48,19	mm	Passo della molla (da centro spira a centro spira)
n	10,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	2,733	N/mm	Costante della molla
Gew	2488,2028	g	Peso dell’articolo
Fntol	70,44	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	69,6	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	2,3	mm	(+/-) Tolleranza del diametro delle spire
L0tol	20	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#BG	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-414D-16 Acciaio inossidabile Ø 9 x 126 x 515 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-414D-16 Acciaio inossidabile Ø 9 x 126 x 515 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-414D-16 Acciaio inossidabile Ø 9 x 126 x 515 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-414D-16 Acciaio inossidabile Ø 9 x 126 x 515 mm

calcolo del percorso della forza Molla di compressione VD-414D-16

Modulo di richiesta Molla di compressione VD-414D-16 Acciaio inossidabile Ø 9 x 126 x 515 mm

Modulo di richiesta Molla di compressione VD-414D-16

Molle di compressione simili per Molla di compressione VD-414D-16 Acciaio inossidabile Ø 9 x 126 x 515 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-414D-16	1.4310	9	135	515	998,178	149,8	365,2	10,5	2,733	100,0 \| 100,0 \| 100,0 \| 100,0
D-414D-16	EN 10270-1	9	135	515	1162,387	149,73	365,27	10,5	3,182	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-313U-01	70	492	0,577	1.4310	232,327	89,45	402,55	47,4 \| 63,9 \| 57,0 \| 21,1
VD-364R-52	115	465	1,03	1.4310	382,871	93,35	371,65	62,2 \| 80,7 \| 68,3 \| 37,7
VD-339Y	85	428	1,124	1.4310	390,717	80,49	347,51	58,5 \| 67,2 \| 67,1 \| 41,1
VD-364D	95	472	1,176	1.4310	449,993	89,23	382,77	62,5 \| 74,4 \| 70,2 \| 43,0
VD-368A	86,3	490	1,455	1.4310	467,132	169	321	65,6 \| 76,4 \| 67,3 \| 53,2
VD-364U	105	494	1,509	1.4310	593,845	100,47	393,53	70,9 \| 81,2 \| 76,1 \| 55,2
VD-389D	120	562	1,533	1.4310	687,936	113,14	448,86	72,4 \| 86,1 \| 75,1 \| 56,1
VD-389E-16	105	500	1,786	1.4310	649,643	136,2	363,8	77,3 \| 84,2 \| 82,3 \| 65,3
VD-368	86,3	490	2,154	1.4310	800,599	118,27	371,73	81,5 \| 76,4 \| 89,2 \| 78,8
VD-414C	150	658	2,156	1.4310	1109,069	143,53	514,47	82,9 \| 89,4 \| 80,5 \| 78,9
VD-374A	69,3	500	2,45	1.4310	760,021	189,79	310,21	81,0 \| 72,8 \| 80,5 \| 89,6
VD-389C	120	331	2,647	1.4310	687,24	71,4	259,6	81,3 \| 77,0 \| 70,0 \| 96,9
VD-393A	108	630	2,655	1.4310	1247,464	160,11	469,89	86,5 \| 83,5 \| 78,9 \| 97,1
VD-414D-16	135	515	2,733	1.4310	998,178	149,8	365,2	100,0 \| 100,0 \| 100,0 \| 100,0
VD-393	108	570	2,867	1.4310	1205,837	149,44	420,56	88,8 \| 86,4 \| 84,8 \| 95,3
VD-374	69,3	500	2,98	1.4310	1018,211	158,29	341,71	86,8 \| 72,8 \| 95,8 \| 91,7
VD-414D-14	135	425	3,376	1.4310	1013,918	124,7	300,3	88,5 \| 94,2 \| 90,3 \| 81,0
VD-418	135	690	3,584	1.4310	1803,48	186,8	503,2	76,1 \| 88,2 \| 64,0 \| 76,3
VD-414B	150	389	3,724	1.4310	1110,833	90,67	298,33	82,6 \| 88,5 \| 85,8 \| 73,4
VD-399	88	600	3,784	1.4310	1509,73	201	399	77,0 \| 80,0 \| 78,8 \| 72,2
VD-394D	98	400	3,933	1.4310	1002,93	145	255	78,0 \| 79,7 \| 84,7 \| 69,5
VD-414D-26	120	460	3,998	1.4310	1264,9	143,6	316,4	81,3 \| 92,7 \| 82,8 \| 68,4
VD-392	108	390	4,216	1.4310	1194,368	106,74	283,26	75,6 \| 81,5 \| 80,6 \| 64,8
VD-414H	100	531	4,915	1.4310	1662,039	192,84	338,16	74,1 \| 90,4 \| 76,3 \| 55,6
VD-414D-24	120	390	4,938	1.4310	1334,862	119,7	270,3	72,6 \| 88,2 \| 74,4 \| 55,3
VD-414D-12	135	280	5,218	1.4310	1006,551	87,1	192,9	71,1 \| 84,8 \| 76,0 \| 52,4
VD-417	135	475	5,271	1.4310	1800,318	133,42	341,58	73,5 \| 94,1 \| 74,5 \| 51,9
VD-423	110	500	7	1.4310	2266,25	176,25	323,75	65,0 \| 89,5 \| 66,3 \| 39,0
VD-416	135	315	8,145	1.4310	1805,109	93,39	221,61	58,4 \| 83,7 \| 58,0 \| 33,6

Numero di molle metalliche simili: 28

Numero della tariffa doganale: 73202081; Molla di compressione VD-414D-16

Paese d'origine: DE, German; Molla di compressione VD-414D-16

Immagine del prodotto - Molle a compressione VD-414D-16

QR-Code: Molla di compressione VD-414D-16

QR-Code - Molle a compressione - VD-414D-16 | https://www.federnshop.com/it/prodotti/molle-a-compressione/vd-414d-16.html
