Molla di compressione VD-414B Acciaio inossidabile Ø 9 x 141 x 389 mm

Prezzi a scalare - Molla di compressione VD-414B

Quantità	Prezzo singolo [EUR]
1	37,1900 EUR
2	29,6300 EUR
3	28,2300 EUR
7	25,1100 EUR
17	23,2700 EUR
37	21,7700 EUR
75	21,6400 EUR
125	21,6400 EUR
175	21,6400 EUR
250	21,6400 EUR
350	21,6400 EUR

Molla di compressione Acquistare

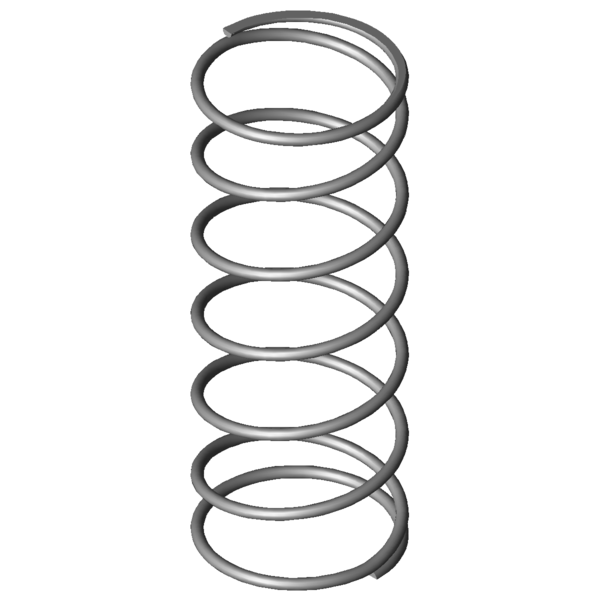

Immagine del prodotto Molla di compressione VD-414B

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-414B

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	9	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	141	mm	Diametro medio delle spire
De	150	mm	Diametro esterno delle spire
Dd	128	mm	Diametro maggiore della spina
Dh	156,2	mm	Diametro minore del cono
L0	389	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	1110,833	N	Allungamento sotto carico massimo statico
Ln	90,67	mm	Lunghezza minima a carico statico
sn	298,33	mm	Escursione elastica massima a carico statico
Fndyn	1067,693	N	Allungamento sotto carico massimo dinamico
Lndyn	102,26	mm	Lunghezza minima a carico dinamico
shdyn	68,3	mm	Escursione elastica massima a carico dinamico
S	69,091	mm	Passo della molla (da centro spira a centro spira)
n	5,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	3,724	N/mm	Costante della molla
Gew	1670,6505	g	Peso dell’articolo
Fntol	80,7	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	80	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	2,7	mm	(+/-) Tolleranza del diametro delle spire
L0tol	14,16	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#BD	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-414B Acciaio inossidabile Ø 9 x 141 x 389 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-414B Acciaio inossidabile Ø 9 x 141 x 389 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-414B Acciaio inossidabile Ø 9 x 141 x 389 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-414B Acciaio inossidabile Ø 9 x 141 x 389 mm

calcolo del percorso della forza Molla di compressione VD-414B

Modulo di richiesta Molla di compressione VD-414B Acciaio inossidabile Ø 9 x 141 x 389 mm

Modulo di richiesta Molla di compressione VD-414B

Molle di compressione simili per Molla di compressione VD-414B Acciaio inossidabile Ø 9 x 141 x 389 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-414B	1.4310	9	150	389	1110,833	90,67	298,33	5,5	3,724	100,0 \| 100,0 \| 100,0 \| 100,0
D-414B	EN 10270-1	9	150	389	1293,327	90,67	298,33	5,5	4,335	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-364R-52	115	465	1,03	1.4310	382,871	93,35	371,65	53,6 \| 75,7 \| 57,4 \| 27,7
VD-339H	75	380	1,078	1.4310	332,239	71,76	308,24	52,7 \| 65,9 \| 63,3 \| 28,9
VD-339Y	85	428	1,124	1.4310	390,717	80,49	347,51	52,8 \| 67,7 \| 60,5 \| 30,2
VD-364R-51	115	300	1,592	1.4310	374,723	64,64	235,36	57,5 \| 73,5 \| 56,3 \| 42,8
VD-343	68	395	1,75	1.4310	527,292	93,63	301,37	62,2 \| 66,5 \| 73,2 \| 47,0
VD-367A	86,3	365	1,994	1.4310	475,163	126,73	238,27	62,9 \| 73,8 \| 61,3 \| 53,6
VD-364R-63	77	365	2,347	1.4310	579,431	118,11	246,89	67,0 \| 70,6 \| 67,5 \| 63,0
VD-364T	105	291	2,606	1.4310	593,05	63,47	227,53	68,8 \| 71,6 \| 64,8 \| 70,0
VD-389E-14	105	350	2,626	1.4310	664,391	97	253	74,0 \| 79,3 \| 72,3 \| 70,5
VD-389C	120	331	2,647	1.4310	687,24	71,4	259,6	75,5 \| 81,0 \| 74,4 \| 71,1
VD-414D-16	135	515	2,733	1.4310	998,178	149,8	365,2	82,6 \| 88,5 \| 85,8 \| 73,4
VD-389E-26	89	390	3,048	1.4310	797,571	128,35	261,65	80,2 \| 79,0 \| 79,8 \| 81,9
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	80,0 \| 72,9 \| 82,0 \| 85,1
VD-414D-14	135	425	3,376	1.4310	1013,918	124,7	300,3	93,3 \| 93,8 \| 95,3 \| 90,7
VD-414B	150	389	3,724	1.4310	1110,833	90,67	298,33	100,0 \| 100,0 \| 100,0 \| 100,0
VD-394D	98	400	3,933	1.4310	1002,93	145	255	88,8 \| 83,8 \| 87,9 \| 94,7
VD-414D-26	120	460	3,998	1.4310	1264,9	143,6	316,4	90,8 \| 88,2 \| 91,1 \| 93,1
VD-392	108	390	4,216	1.4310	1194,368	106,74	283,26	89,7 \| 86,9 \| 94,0 \| 88,3
VD-389J	75	405	4,311	1.4310	1104,781	148,71	256,29	84,6 \| 74,6 \| 92,7 \| 86,4
VD-414D-24	120	390	4,938	1.4310	1334,862	119,7	270,3	85,2 \| 93,2 \| 86,9 \| 75,4
VD-414D-12	135	280	5,218	1.4310	1006,551	87,1	192,9	78,8 \| 87,3 \| 77,6 \| 71,4
VD-417	135	475	5,271	1.4310	1800,318	133,42	341,58	77,5 \| 87,3 \| 74,5 \| 70,6
VD-398	88	410	5,6	1.4310	1506,4	141	269	76,4 \| 80,8 \| 82,0 \| 66,5
VD-414A	150	254	5,851	1.4310	1110,301	64,25	189,75	77,9 \| 88,4 \| 81,8 \| 63,6
VD-423	110	500	7	1.4310	2266,25	176,25	323,75	68,1 \| 80,4 \| 70,6 \| 53,2
VD-414D-22	120	255	7,632	1.4310	1276,094	87,8	167,2	67,4 \| 81,9 \| 71,5 \| 48,8
VD-414G	100	332	8,019	1.4310	1658,676	125,16	206,84	66,2 \| 84,0 \| 68,2 \| 46,4
VD-416	135	315	8,145	1.4310	1805,109	93,39	221,61	66,9 \| 87,0 \| 67,9 \| 45,7
VD-422	110	345	10,294	1.4310	2251,838	126,25	218,75	60,5 \| 84,0 \| 61,3 \| 36,2
VD-428	90	370	13,672	1.4310	2741,211	169,5	200,5	54,3 \| 81,7 \| 53,9 \| 27,2

Numero di molle metalliche simili: 29

Numero della tariffa doganale: 73202081; Molla di compressione VD-414B

Paese d'origine: DE, German; Molla di compressione VD-414B

Immagine del prodotto - Molle a compressione VD-414B

QR-Code: Molla di compressione VD-414B
