Molla di compressione VD-414A Acciaio inossidabile Ø 9 x 141 x 254 mm

Prezzi a scalare - Molla di compressione VD-414A

Quantità	Prezzo singolo [EUR]
1	19,3600 EUR
2	15,4300 EUR
3	12,4800 EUR
7	10,6000 EUR
17	9,3700 EUR
37	8,2100 EUR
75	8,1200 EUR
125	8,1200 EUR
175	8,1200 EUR
250	8,1200 EUR
350	8,1200 EUR

Molla di compressione Acquistare

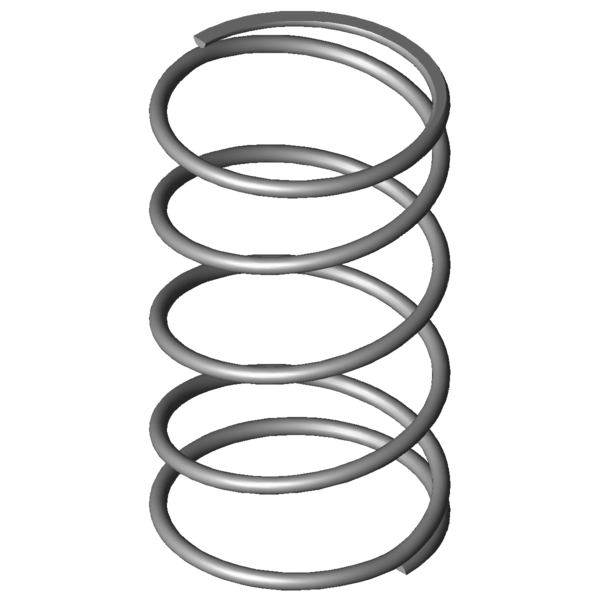

Immagine del prodotto Molla di compressione VD-414A

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-414A

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	9	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	141	mm	Diametro medio delle spire
De	150	mm	Diametro esterno delle spire
Dd	128	mm	Diametro maggiore della spina
Dh	156,2	mm	Diametro minore del cono
L0	254	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	1110,301	N	Allungamento sotto carico massimo statico
Ln	64,25	mm	Lunghezza minima a carico statico
sn	189,75	mm	Escursione elastica massima a carico statico
Fndyn	1067,102	N	Allungamento sotto carico massimo dinamico
Lndyn	71,63	mm	Lunghezza minima a carico dinamico
shdyn	40,7	mm	Escursione elastica massima a carico dinamico
S	70	mm	Passo della molla (da centro spira a centro spira)
n	3,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	5,851	N/mm	Costante della molla
Gew	1225,1437	g	Peso dell’articolo
Fntol	89,2	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	88,5	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	2,7	mm	(+/-) Tolleranza del diametro delle spire
L0tol	10,26	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AZ	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-414A Acciaio inossidabile Ø 9 x 141 x 254 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-414A Acciaio inossidabile Ø 9 x 141 x 254 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-414A Acciaio inossidabile Ø 9 x 141 x 254 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-414A Acciaio inossidabile Ø 9 x 141 x 254 mm

calcolo del percorso della forza Molla di compressione VD-414A

Modulo di richiesta Molla di compressione VD-414A Acciaio inossidabile Ø 9 x 141 x 254 mm

Modulo di richiesta Molla di compressione VD-414A

Molle di compressione simili per Molla di compressione VD-414A Acciaio inossidabile Ø 9 x 141 x 254 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-414A	1.4310	9	150	254	1110,301	64,25	189,75	3,5	5,851	100,0 \| 100,0 \| 100,0 \| 100,0
D-414A	EN 10270-1	9	150	254	1292,708	64,25	189,75	3,5	6,813	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-364R-58	90	210	2,251	1.4310	285,527	83,15	126,85	51,5 \| 69,8 \| 46,3 \| 38,5
VD-364R-50	115	196	2,502	1.4310	376,542	45,5	150,5	57,6 \| 73,5 \| 56,6 \| 42,8
VD-364T	105	291	2,606	1.4310	593,05	63,47	227,53	62,9 \| 75,8 \| 68,4 \| 44,5
VD-389C	120	331	2,647	1.4310	687,24	71,4	259,6	63,6 \| 78,2 \| 67,5 \| 45,2
VD-366A	86,3	230	3,167	1.4310	460,969	84,46	145,54	62,0 \| 72,7 \| 59,1 \| 54,1
VD-414B	150	389	3,724	1.4310	1110,833	90,67	298,33	77,9 \| 88,4 \| 81,8 \| 63,6
VD-364R-62	77	230	3,728	1.4310	563,555	78,81	151,19	66,1 \| 69,5 \| 65,2 \| 63,7
VD-389E-12	105	230	4,058	1.4310	658,685	67,7	162,3	73,7 \| 79,4 \| 72,4 \| 69,4
VD-364S	105	180	4,096	1.4310	553,059	44,97	135,03	66,9 \| 70,3 \| 60,5 \| 70,0
VD-389B	120	216	4,16	1.4310	688,374	50,53	165,47	75,5 \| 80,9 \| 74,6 \| 71,1
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	80,1 \| 75,9 \| 87,6 \| 76,6
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	77,6 \| 71,4 \| 77,9 \| 83,7
VD-414D-12	135	280	5,218	1.4310	1006,551	87,1	192,9	92,4 \| 93,6 \| 94,5 \| 89,2
VD-394C	98	285	5,784	1.4310	1030,1	106,9	178,1	91,1 \| 81,1 \| 93,3 \| 98,8
VD-414A	150	254	5,851	1.4310	1110,301	64,25	189,75	100,0 \| 100,0 \| 100,0 \| 100,0
VD-391	108	260	6,516	1.4310	1207,401	74,71	185,29	90,3 \| 86,2 \| 94,8 \| 89,8
VD-389H	75	254	7,033	1.4310	1107,277	96,56	157,44	83,5 \| 75,9 \| 91,3 \| 83,2
VD-414D-22	120	255	7,632	1.4310	1276,094	87,8	167,2	85,8 \| 93,2 \| 87,6 \| 76,7
VD-416	135	315	8,145	1.4310	1805,109	93,39	221,61	77,4 \| 86,9 \| 73,6 \| 71,8
VD-414D-10	135	185	8,2	1.4310	1008,974	61,95	123,05	78,9 \| 87,6 \| 77,9 \| 71,4
VD-397	88	285	8,235	1.4310	1515,294	101	184	78,4 \| 78,9 \| 85,1 \| 71,1
VD-414D-20	120	170	11,993	1.4310	1320,47	59,9	110,1	67,4 \| 82,3 \| 71,1 \| 48,8
VD-415	135	205	12,8	1.4310	1770,2	66,7	138,3	66,8 \| 86,9 \| 67,8 \| 45,7
VD-414F	100	200	13,851	1.4310	1661,592	80,04	119,96	63,0 \| 81,8 \| 65,0 \| 42,2
VD-421	110	230	15,909	1.4310	2247,159	88,75	141,25	61,1 \| 84,6 \| 61,9 \| 36,8
VD-426A	90	230	17,989	1.4310	1733,81	133,62	96,38	56,7 \| 80,2 \| 57,4 \| 32,5
VD-427	90	255	20,106	1.4310	2680,894	121,66	133,34	56,0 \| 83,2 \| 55,8 \| 29,1

Numero di molle metalliche simili: 26

Numero della tariffa doganale: 73202081; Molla di compressione VD-414A

Paese d'origine: DE, German; Molla di compressione VD-414A
