Molla di compressione VD-414F Acciaio inossidabile Ø 9 x 91 x 200 mm

Prezzi a scalare - Molla di compressione VD-414F

Quantità	Prezzo singolo [EUR]
1	16,3800 EUR
2	13,0500 EUR
3	9,0700 EUR
7	7,2200 EUR
17	5,7200 EUR
37	4,9500 EUR
75	4,9100 EUR
125	4,9100 EUR
175	4,9100 EUR
250	4,9100 EUR
350	4,9100 EUR

Molla di compressione Acquistare

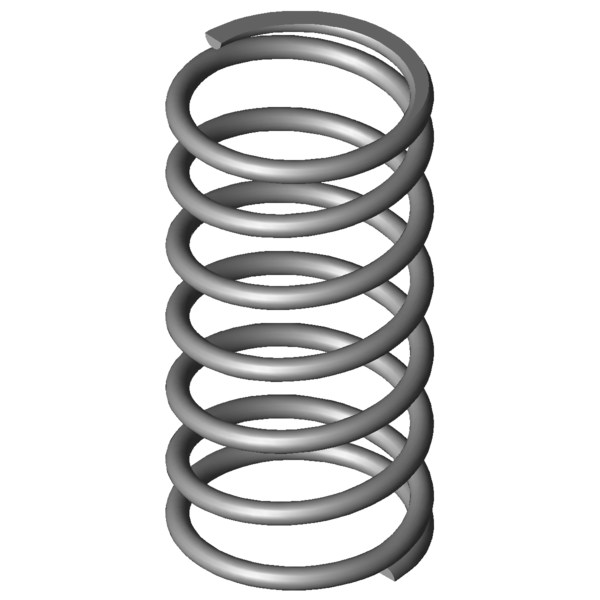

Immagine del prodotto Molla di compressione VD-414F

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-414F

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	9	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	91	mm	Diametro medio delle spire
De	100	mm	Diametro esterno delle spire
Dd	80	mm	Diametro maggiore della spina
Dh	103	mm	Diametro minore del cono
L0	200	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	1661,592	N	Allungamento sotto carico massimo statico
Ln	80,04	mm	Lunghezza minima a carico statico
sn	119,96	mm	Escursione elastica massima a carico statico
Fndyn	1574,757	N	Allungamento sotto carico massimo dinamico
Lndyn	86,31	mm	Lunghezza minima a carico dinamico
shdyn	25,69	mm	Escursione elastica massima a carico dinamico
S	34,727	mm	Passo della molla (da centro spira a centro spira)
n	5,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	13,851	N/mm	Costante della molla
Gew	1078,2212	g	Peso dell’articolo
Fntol	101	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	99,8	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	4,49	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AR	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-414F Acciaio inossidabile Ø 9 x 91 x 200 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-414F Acciaio inossidabile Ø 9 x 91 x 200 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-414F Acciaio inossidabile Ø 9 x 91 x 200 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-414F Acciaio inossidabile Ø 9 x 91 x 200 mm

calcolo del percorso della forza Molla di compressione VD-414F

Modulo di richiesta Molla di compressione VD-414F Acciaio inossidabile Ø 9 x 91 x 200 mm

Modulo di richiesta Molla di compressione VD-414F

Molle di compressione simili per Molla di compressione VD-414F Acciaio inossidabile Ø 9 x 91 x 200 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-414F	1.4310	9	100	200	1661,592	80,04	119,96	5,5	13,851	100,0 \| 100,0 \| 100,0 \| 100,0
D-414F	EN 10270-1	9	100	200	1934,568	80,04	119,96	5,5	16,127	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-364B	95	181	3,191	1.4310	450,496	39,82	141,18	53,8 \| 82,2 \| 56,0 \| 23,0
VD-364R-57	90	165	3,479	1.4310	371,869	58,1	106,9	53,5 \| 79,7 \| 55,7 \| 25,1
VD-389E-12	105	230	4,058	1.4310	658,685	67,7	162,3	57,6 \| 86,7 \| 56,8 \| 29,3
VD-364S	105	180	4,096	1.4310	553,059	44,97	135,03	58,6 \| 85,1 \| 61,1 \| 29,6
VD-389B	120	216	4,16	1.4310	688,374	50,53	165,47	57,2 \| 84,6 \| 57,0 \| 30,0
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	58,7 \| 81,2 \| 63,6 \| 31,4
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	59,6 \| 82,4 \| 61,0 \| 35,3
VD-389E-10	105	145	6,378	1.4310	617,347	48,2	96,8	62,3 \| 81,8 \| 58,9 \| 46,0
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	70,4 \| 87,3 \| 73,9 \| 50,0
VD-394B	98	185	8,939	1.4310	1002,93	72,8	112,2	78,2 \| 93,1 \| 76,9 \| 64,5
VD-390	108	170	10,24	1.4310	1194,368	53,36	116,64	82,4 \| 88,8 \| 84,6 \| 73,9
VD-399C	81	220	10,839	1.4310	1308,316	99,29	120,71	84,7 \| 86,9 \| 89,1 \| 78,2
VD-414D-20	120	170	11,993	1.4310	1320,47	59,9	110,1	87,2 \| 89,4 \| 85,6 \| 86,6
VD-396	88	180	12,727	1.4310	1387,273	71	109	89,3 \| 89,0 \| 87,2 \| 91,9
VD-414F	100	200	13,851	1.4310	1661,592	80,04	119,96	100,0 \| 100,0 \| 100,0 \| 100,0
VD-421	110	230	15,909	1.4310	2247,159	88,75	141,25	85,3 \| 89,3 \| 79,4 \| 87,1
VD-402	71	205	16,863	1.4310	1819,055	97,13	107,87	86,2 \| 85,8 \| 90,6 \| 82,1
VD-426A	90	230	17,989	1.4310	1733,81	133,62	96,38	84,7 \| 89,0 \| 88,1 \| 77,0
VD-414E	100	134	21,766	1.4310	1665,549	57,48	76,52	78,1 \| 89,0 \| 81,8 \| 63,6
VD-420	110	150	25	1.4310	2156,25	63,75	86,25	71,7 \| 85,3 \| 74,5 \| 55,4
VD-426	90	175	31,072	1.4310	2772,283	85,78	89,22	67,0 \| 89,2 \| 67,2 \| 44,6
VD-429A	84	200	39,26	1.4310	3344,951	114,8	85,2	62,3 \| 91,3 \| 60,3 \| 35,3
VD-432	73	200	41,169	1.4310	3352,762	118,56	81,44	60,0 \| 87,7 \| 58,7 \| 33,6

Numero di molle metalliche simili: 22

Numero della tariffa doganale: 73202081; Molla di compressione VD-414F

Paese d'origine: DE, German; Molla di compressione VD-414F

Immagine del prodotto - Molle a compressione VD-414F

QR-Code: Molla di compressione VD-414F

QR-Code - Molle a compressione - VD-414F | https://www.federnshop.com/it/prodotti/molle-a-compressione/vd-414f.html
