Molla di compressione VD-390 Acciaio inossidabile Ø 8 x 100 x 170 mm

Prezzi a scalare - Molla di compressione VD-390

Quantità	Prezzo singolo [EUR]
1	16,7200 EUR
2	13,3200 EUR
3	9,4800 EUR
7	7,5900 EUR
17	6,1000 EUR
37	5,2200 EUR
75	5,1800 EUR
125	5,1800 EUR
175	5,1800 EUR
250	5,1800 EUR
350	5,1800 EUR

Molla di compressione Acquistare

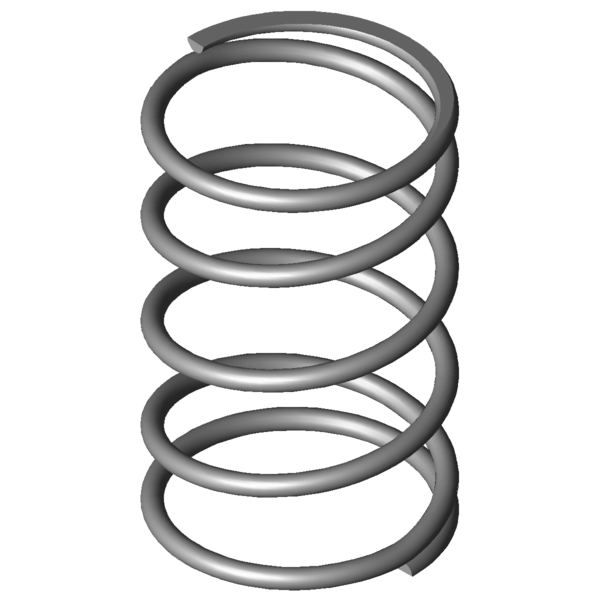

Immagine del prodotto Molla di compressione VD-390

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-390

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	8	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	100	mm	Diametro medio delle spire
De	108	mm	Diametro esterno delle spire
Dd	89	mm	Diametro maggiore della spina
Dh	111	mm	Diametro minore del cono
L0	170	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	1194,368	N	Allungamento sotto carico massimo statico
Ln	53,36	mm	Lunghezza minima a carico statico
sn	116,64	mm	Escursione elastica massima a carico statico
Fndyn	1146,47	N	Allungamento sotto carico massimo dinamico
Lndyn	58,04	mm	Lunghezza minima a carico dinamico
shdyn	22,8	mm	Escursione elastica massima a carico dinamico
S	46,286	mm	Passo della molla (da centro spira a centro spira)
n	3,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	10,24	N/mm	Costante della molla
Gew	686,5353	g	Peso dell’articolo
Fntol	81,4	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	80,5	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	5,08	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AS	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-390 Acciaio inossidabile Ø 8 x 100 x 170 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-390 Acciaio inossidabile Ø 8 x 100 x 170 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-390 Acciaio inossidabile Ø 8 x 100 x 170 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-390 Acciaio inossidabile Ø 8 x 100 x 170 mm

calcolo del percorso della forza Molla di compressione VD-390

Modulo di richiesta Molla di compressione VD-390 Acciaio inossidabile Ø 8 x 100 x 170 mm

Modulo di richiesta Molla di compressione VD-390

Molle di compressione simili per Molla di compressione VD-390 Acciaio inossidabile Ø 8 x 100 x 170 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-390	1.4310	8	108	170	1194,368	53,36	116,64	3,5	10,24	68,6 \| 89,2 \| 38,8 \| 77,8
D-390	EN 10270-1	8	108	170	1390,586	53,36	116,64	3,5	11,922	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-364B	95	181	3,191	1.4310	450,496	39,82	141,18	58,3 \| 83,5 \| 60,2 \| 31,2
VD-364R-57	90	165	3,479	1.4310	371,869	58,1	106,9	58,4 \| 87,3 \| 59,4 \| 28,6
VD-364E-06	80	165	3,521	1.4310	395,725	52,6	112,4	58,6 \| 88,3 \| 58,4 \| 29,0
VD-389E-12	105	230	4,058	1.4310	658,685	67,7	162,3	63,1 \| 86,2 \| 63,5 \| 39,6
VD-364S	105	180	4,096	1.4310	553,059	44,97	135,03	65,5 \| 90,1 \| 66,3 \| 40,0
VD-389B	120	216	4,16	1.4310	688,374	50,53	165,47	63,4 \| 85,4 \| 64,1 \| 40,6
VD-364R-61	77	153	5,761	1.4310	563,216	55,23	97,77	71,3 \| 94,4 \| 72,1 \| 47,4
VD-389E-10	105	145	6,378	1.4310	617,347	48,2	96,8	75,8 \| 88,0 \| 59,2 \| 80,1
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	74,4 \| 92,8 \| 75,0 \| 55,3
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	79,0 \| 86,5 \| 82,9 \| 67,7
VD-365	86,3	145	7,692	1.4310	790,815	42,19	102,81	78,0 \| 90,6 \| 80,0 \| 63,3
VD-389S	108	115	7,964	1.4310	405,888	64,04	50,96	100,0 \| 100,0 \| 100,0 \| 100,0
VD-414D-10	135	185	8,2	1.4310	1008,974	61,95	123,05	85,5 \| 86,9 \| 89,6 \| 80,1
VD-394B	98	185	8,939	1.4310	1002,93	72,8	112,2	90,5 \| 94,2 \| 90,1 \| 87,3
VD-390	108	170	10,24	1.4310	1194,368	53,36	116,64	68,6 \| 89,2 \| 38,8 \| 77,8
VD-414D-20	120	170	11,993	1.4310	1320,47	59,9	110,1	90,3 \| 93,0 \| 92,4 \| 85,4
VD-389G	75	153	12,148	1.4310	1107,916	61,8	91,2	100,0 \| 100,0 \| 100,0 \| 100,0
VD-396	88	180	12,727	1.4310	1387,273	71	109	87,4 \| 92,0 \| 89,8 \| 80,5
VD-414F	100	200	13,851	1.4310	1661,592	80,04	119,96	82,4 \| 88,8 \| 84,6 \| 73,9
VD-394A	98	125	14,047	1.4310	1023,298	52,15	72,85	68,6 \| 94,2 \| 54,8 \| 56,7
VD-421	110	230	15,909	1.4310	2247,159	88,75	141,25	72,1 \| 84,0 \| 67,9 \| 64,4
VD-399B	81	147	16,751	1.4310	1291,565	69,9	77,1	83,2 \| 92,1 \| 85,2 \| 72,5
VD-414E	100	134	21,766	1.4310	1665,549	57,48	76,52	57,1 \| 89,1 \| 45,5 \| 36,6
VD-420	110	150	25	1.4310	2156,25	63,75	86,25	51,9 \| 84,9 \| 39,0 \| 31,9
VD-426	90	175	31,072	1.4310	2772,283	85,78	89,22	59,9 \| 86,8 \| 59,8 \| 33,0
VD-429A	84	200	39,26	1.4310	3344,951	114,8	85,2	53,8 \| 80,9 \| 54,4 \| 26,1

Numero di molle metalliche simili: 25

Numero della tariffa doganale: 73202081; Molla di compressione VD-390

Paese d'origine: DE, German; Molla di compressione VD-390
