Molla di compressione VD-399B Acciaio inossidabile Ø 8 x 73 x 147 mm

Prezzi a scalare - Molla di compressione VD-399B

Quantità	Prezzo singolo [EUR]
1	16,3800 EUR
2	13,0500 EUR
3	9,0700 EUR
7	7,2200 EUR
17	5,7200 EUR
37	4,9500 EUR
75	4,9100 EUR
125	4,9100 EUR
175	4,9100 EUR
250	4,9100 EUR
350	4,9100 EUR

Molla di compressione Acquistare

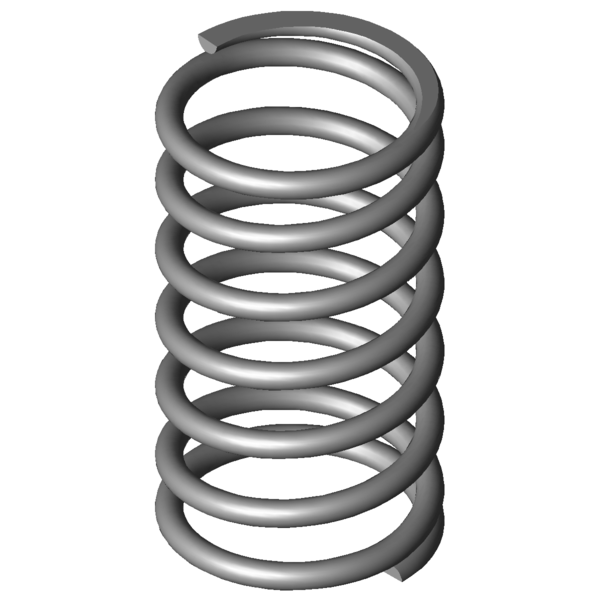

Immagine del prodotto Molla di compressione VD-399B

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-399B

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	8	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	73	mm	Diametro medio delle spire
De	81	mm	Diametro esterno delle spire
Dd	63,2	mm	Diametro maggiore della spina
Dh	83,4	mm	Diametro minore del cono
L0	147	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	1291,565	N	Allungamento sotto carico massimo statico
Ln	69,9	mm	Lunghezza minima a carico statico
sn	77,1	mm	Escursione elastica massima a carico statico
Fndyn	1208,573	N	Allungamento sotto carico massimo dinamico
Lndyn	74,85	mm	Lunghezza minima a carico dinamico
shdyn	26,72	mm	Escursione elastica massima a carico dinamico
S	25,273	mm	Passo della molla (da centro spira a centro spira)
n	5,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	16,751	N/mm	Costante della molla
Gew	683,4147	g	Peso dell’articolo
Fntol	87,4	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	86	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1,2	mm	(+/-) Tolleranza del diametro delle spire
L0tol	3,33	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AR	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-399B Acciaio inossidabile Ø 8 x 73 x 147 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-399B Acciaio inossidabile Ø 8 x 73 x 147 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-399B Acciaio inossidabile Ø 8 x 73 x 147 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-399B Acciaio inossidabile Ø 8 x 73 x 147 mm

calcolo del percorso della forza Molla di compressione VD-399B

Modulo di richiesta Molla di compressione VD-399B Acciaio inossidabile Ø 8 x 73 x 147 mm

Modulo di richiesta Molla di compressione VD-399B

Molle di compressione simili per Molla di compressione VD-399B Acciaio inossidabile Ø 8 x 73 x 147 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-399B	1.4310	8	81	147	1291,565	69,9	77,1	5,5	16,751	100,0 \| 100,0 \| 100,0 \| 100,0
D-399B	EN 10270-1	8	81	147	1503,751	69,9	77,1	5,5	19,503	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-364R-32	69	136	3,973	1.4310	251,418	72,71	63,29	52,4 \| 82,6 \| 50,8 \| 23,7
VD-339Z-01	75	117	4,555	1.4310	376,298	34,4	82,61	55,6 \| 78,2 \| 61,2 \| 27,2
VD-346A	55	150	5,147	1.4310	447,151	63,13	86,88	56,2 \| 76,1 \| 61,7 \| 30,7
VD-364E-12	70	147	5,425	1.4310	523,262	50,55	96,45	59,2 \| 85,1 \| 60,2 \| 32,4
VD-364E-04	80	120	5,533	1.4310	456,432	37,5	82,5	60,2 \| 83,0 \| 64,4 \| 33,0
VD-364R-61	77	153	5,761	1.4310	563,216	55,23	97,77	61,4 \| 88,7 \| 61,2 \| 34,4
VD-389E-10	105	145	6,378	1.4310	617,347	48,2	96,8	63,2 \| 87,8 \| 63,7 \| 38,1
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	64,0 \| 88,2 \| 63,8 \| 40,1
VD-365	86,3	145	7,692	1.4310	790,815	42,19	102,81	68,1 \| 90,4 \| 68,1 \| 45,9
VD-371	69,3	155	10,023	1.4310	993,127	55,91	99,09	74,5 \| 86,4 \| 77,4 \| 59,8
VD-369C	78,3	110	10,551	1.4310	725,927	41,2	68,8	73,0 \| 83,4 \| 72,7 \| 63,0
VD-389E-20	89	115	10,887	1.4310	750,628	46,05	68,95	74,8 \| 85,6 \| 73,8 \| 65,0
VD-389G	75	153	12,148	1.4310	1107,916	61,8	91,2	83,2 \| 92,1 \| 85,2 \| 72,5
VD-396	88	180	12,727	1.4310	1387,273	71	109	83,0 \| 91,2 \| 81,9 \| 76,0
VD-399B	81	147	16,751	1.4310	1291,565	69,9	77,1	100,0 \| 100,0 \| 100,0 \| 100,0
VD-395	88	125	20	1.4310	1480	51	74	89,2 \| 92,4 \| 91,6 \| 83,8
VD-414E	100	134	21,766	1.4310	1665,549	57,48	76,52	84,1 \| 87,0 \| 88,4 \| 77,0
VD-401	71	140	26,061	1.4310	1863,511	68,49	71,51	79,9 \| 94,3 \| 81,0 \| 64,3
VD-399A	81	98	26,323	1.4310	1255,67	50,3	47,7	77,4 \| 88,9 \| 79,5 \| 63,6
VD-426	90	175	31,072	1.4310	2772,283	85,78	89,22	68,4 \| 84,7 \| 66,5 \| 53,9
VD-406A	58	147	33,732	1.4310	1761,325	94,78	52,22	70,2 \| 90,5 \| 70,5 \| 49,7
VD-425	90	115	48,828	1.4310	2594,727	61,86	53,14	58,8 \| 82,7 \| 59,4 \| 34,3
VD-431	73	135	63,624	1.4310	3259,197	83,77	51,23	55,6 \| 87,3 \| 53,0 \| 26,3

Numero di molle metalliche simili: 22

Numero della tariffa doganale: 73202081; Molla di compressione VD-399B

Paese d'origine: DE, German; Molla di compressione VD-399B
