Molla di compressione VD-339Z-01 Acciaio inossidabile Ø 5 x 70 x 117 mm

Prezzi a scalare - Molla di compressione VD-339Z-01

Quantità	Prezzo singolo [EUR]
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	2,6100 EUR
37	2,2000 EUR
75	2,1400 EUR
125	2,1400 EUR
175	2,1400 EUR
250	2,1400 EUR
350	2,1400 EUR

Molla di compressione Acquistare

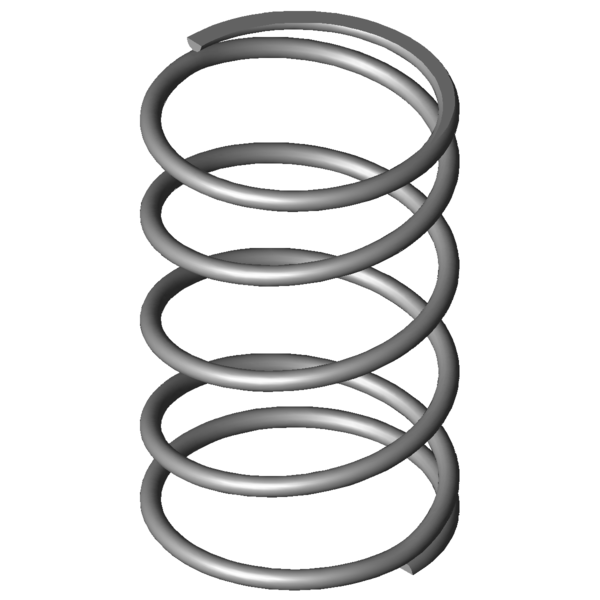

Immagine del prodotto Molla di compressione VD-339Z-01

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-339Z-01

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	5	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	70	mm	Diametro medio delle spire
De	75	mm	Diametro esterno delle spire
Dd	63,3	mm	Diametro maggiore della spina
Dh	78	mm	Diametro minore del cono
L0	117	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	376,298	N	Allungamento sotto carico massimo statico
Ln	34,4	mm	Lunghezza minima a carico statico
sn	82,61	mm	Escursione elastica massima a carico statico
Fndyn	360,559	N	Allungamento sotto carico massimo dinamico
Lndyn	37,85	mm	Lunghezza minima a carico dinamico
shdyn	30,87	mm	Escursione elastica massima a carico dinamico
S	32	mm	Passo della molla (da centro spira a centro spira)
n	3,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	4,555	N/mm	Costante della molla
Gew	187,7245	g	Peso dell’articolo
Fntol	33,01	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	32,73	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1,2	mm	(+/-) Tolleranza del diametro delle spire
L0tol	4,98	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AF	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-339Z-01 Acciaio inossidabile Ø 5 x 70 x 117 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-339Z-01 Acciaio inossidabile Ø 5 x 70 x 117 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-339Z-01 Acciaio inossidabile Ø 5 x 70 x 117 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-339Z-01 Acciaio inossidabile Ø 5 x 70 x 117 mm

calcolo del percorso della forza Molla di compressione VD-339Z-01

Modulo di richiesta Molla di compressione VD-339Z-01 Acciaio inossidabile Ø 5 x 70 x 117 mm

Modulo di richiesta Molla di compressione VD-339Z-01

Molle di compressione simili per Molla di compressione VD-339Z-01 Acciaio inossidabile Ø 5 x 70 x 117 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-339Z-01	1.4310	5	75	117	376,298	34,4	82,61	3,5	4,555	100,0 \| 100,0 \| 100,0 \| 100,0
D-339Z-01	EN 10270-1	5	75	117	438,119	34,4	82,61	3,5	5,304	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-289	55	117	1,886	1.4310	177,057	23,12	93,88	61,1 \| 80,7 \| 66,1 \| 36,6
VD-313R-01	70	133	2,226	1.4310	231,255	29,12	103,88	68,8 \| 87,1 \| 70,5 \| 48,9
VD-313B	60	122	2,341	1.4310	225,395	25,7	96,3	69,0 \| 82,6 \| 72,8 \| 51,4
VD-339F	75	146	2,926	1.4310	333,163	32,12	113,88	85,9 \| 93,8 \| 87,9 \| 76,1
VD-364R-32	69	136	3,973	1.4310	251,418	72,71	63,29	73,3 \| 87,9 \| 76,0 \| 56,0
VD-339J-22	58	120	4,26	1.4310	334,429	41,5	78,5	84,5 \| 88,3 \| 82,6 \| 82,8
VD-339Z-01	75	117	4,555	1.4310	376,298	34,4	82,61	67,8 \| 84,7 \| 69,9 \| 48,9
VD-364E-04	80	120	5,533	1.4310	456,432	37,5	82,5	89,2 \| 94,1 \| 91,2 \| 82,3
VD-344A-14	60	120	5,976	1.4310	446,733	45,25	74,75	85,4 \| 92,5 \| 87,4 \| 76,2
VD-340	68	120	6,249	1.4310	541,039	33,42	86,58	61,2 \| 86,6 \| 61,2 \| 35,6
VD-364W	86,3	102	7,692	1.4310	460,064	42,19	59,81	73,6 \| 84,5 \| 77,1 \| 59,2
VD-364E-10	70	95	8,525	1.4310	501,29	36,2	58,8	71,7 \| 88,5 \| 73,1 \| 53,4
VD-364G	60	128	8,993	1.4310	712,875	48,73	79,27	53,1 \| 82,2 \| 52,3 \| 24,8
VD-364R-60	77	102	9,053	1.4310	565,685	39,51	62,49	70,2 \| 89,3 \| 71,1 \| 50,3
VD-369C	78,3	110	10,551	1.4310	725,927	41,2	68,8	66,8 \| 89,7 \| 67,6 \| 43,2
VD-389E-20	89	115	10,887	1.4310	750,628	46,05	68,95	64,4 \| 84,7 \| 66,8 \| 41,8
VD-364J-03	56	117	11,304	1.4310	778,262	48,15	68,85	67,6 \| 89,0 \| 68,4 \| 45,5
VD-364R-71	61	120	12,393	1.4310	836,5	52,5	67,5	62,5 \| 87,4 \| 63,3 \| 36,8
VD-370	69,3	105	15,75	1.4310	1021,191	40,16	64,84	57,9 \| 87,2 \| 57,7 \| 28,9
VD-389F	75	102	19,09	1.4310	1099,239	44,42	57,58	54,0 \| 86,2 \| 52,0 \| 23,9
VD-395	88	125	20	1.4310	1480	51	74	53,6 \| 80,4 \| 57,5 \| 22,8
VD-376	56,3	115	20,049	1.4310	1223,227	53,99	61,01	54,5 \| 84,6 \| 53,4 \| 25,7

Numero di molle metalliche simili: 21

Numero della tariffa doganale: 73202081; Molla di compressione VD-339Z-01

Paese d'origine: DE, German; Molla di compressione VD-339Z-01
