Molla di compressione VD-344A-14 Acciaio inossidabile Ø 5 x 55 x 120 mm

Prezzi a scalare - Molla di compressione VD-344A-14

Quantità	Prezzo singolo [EUR]
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	2,6100 EUR
37	2,2000 EUR
75	2,1400 EUR
125	2,1400 EUR
175	2,1400 EUR
250	2,1400 EUR
350	2,1400 EUR

Molla di compressione Acquistare

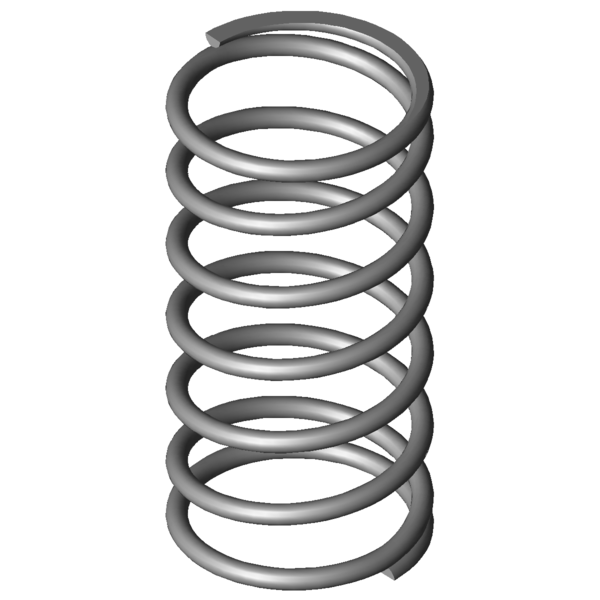

Immagine del prodotto Molla di compressione VD-344A-14

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-344A-14

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	5	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	55	mm	Diametro medio delle spire
De	60	mm	Diametro esterno delle spire
Dd	48,5	mm	Diametro maggiore della spina
Dh	62,2	mm	Diametro minore del cono
L0	120	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	446,733	N	Allungamento sotto carico massimo statico
Ln	45,25	mm	Lunghezza minima a carico statico
sn	74,75	mm	Escursione elastica massima a carico statico
Fndyn	423,127	N	Allungamento sotto carico massimo dinamico
Lndyn	49,2	mm	Lunghezza minima a carico dinamico
shdyn	32,6	mm	Escursione elastica massima a carico dinamico
S	20,909	mm	Passo della molla (da centro spira a centro spira)
n	5,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	5,976	N/mm	Costante della molla
Gew	201,1334	g	Peso dell’articolo
Fntol	31,93	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	31,6	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1	mm	(+/-) Tolleranza del diametro delle spire
L0tol	4	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AF	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-344A-14 Acciaio inossidabile Ø 5 x 55 x 120 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-344A-14 Acciaio inossidabile Ø 5 x 55 x 120 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-344A-14 Acciaio inossidabile Ø 5 x 55 x 120 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-344A-14 Acciaio inossidabile Ø 5 x 55 x 120 mm

calcolo del percorso della forza Molla di compressione VD-344A-14

Modulo di richiesta Molla di compressione VD-344A-14 Acciaio inossidabile Ø 5 x 55 x 120 mm

Modulo di richiesta Molla di compressione VD-344A-14

Molle di compressione simili per Molla di compressione VD-344A-14 Acciaio inossidabile Ø 5 x 55 x 120 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-344A-14	1.4310	5	60	120	446,733	45,25	74,75	5,5	5,976	82,1 \| 94,7 \| 76,4 \| 75,1
D-344A-14	EN 10270-1	5	60	120	520,195	45,24	74,76	5,5	6,958	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-289C-02	48	115	1,855	1.4310	155,966	30,93	84,07	54,6 \| 79,9 \| 60,5 \| 23,3
VD-289	55	117	1,886	1.4310	177,057	23,12	93,88	61,1 \| 80,7 \| 66,1 \| 36,6
VD-313R-01	70	133	2,226	1.4310	231,255	29,12	103,88	61,5 \| 85,3 \| 61,9 \| 37,2
VD-313B	60	122	2,341	1.4310	225,395	25,7	96,3	58,8 \| 85,8 \| 61,0 \| 29,4
VD-313E-11	48	120	2,798	1.4310	235,382	35,89	84,11	61,8 \| 83,9 \| 66,4 \| 35,2
VD-364R-32	69	136	3,973	1.4310	251,418	72,71	63,29	75,0 \| 88,2 \| 70,5 \| 66,5
VD-339J-22	58	120	4,26	1.4310	334,429	41,5	78,5	84,5 \| 88,3 \| 82,6 \| 82,8
VD-339Z-01	75	117	4,555	1.4310	376,298	34,4	82,61	85,4 \| 92,5 \| 87,4 \| 76,2
VD-314	54	99	5,12	1.4310	370,272	26,68	72,32	86,6 \| 84,2 \| 89,8 \| 85,7
VD-344A-14	60	120	5,976	1.4310	446,733	45,25	74,75	82,1 \| 94,7 \| 76,4 \| 75,1
VD-364R-43	54	135	6,072	1.4310	236,535	96,04	38,96	75,4 \| 92,5 \| 48,9 \| 84,8
VD-340	68	120	6,249	1.4310	541,039	33,42	86,58	92,1 \| 96,1 \| 84,5 \| 95,6
VD-339L	50	112	6,926	1.4310	498,506	40,02	71,98	84,9 \| 89,0 \| 78,6 \| 87,1
VD-346	55	130	7,955	1.4310	681,108	44,38	85,63	80,8 \| 95,6 \| 82,1 \| 64,7
VD-345A	55	100	7,955	1.4310	442,472	44,38	55,63	84,5 \| 91,7 \| 86,7 \| 75,1
VD-364G	60	128	8,993	1.4310	712,875	48,73	79,27	74,5 \| 89,3 \| 77,0 \| 57,2
VD-364J-03	56	117	11,304	1.4310	778,262	48,15	68,85	67,6 \| 89,0 \| 68,4 \| 45,5
VD-364R-71	61	120	12,393	1.4310	836,5	52,5	67,5	77,6 \| 88,6 \| 80,1 \| 64,2
VD-376A	56,3	140	12,973	1.4310	822,95	76,56	63,44	64,5 \| 90,1 \| 63,7 \| 39,7
VD-364F	60	85,4	14,132	1.4310	712,104	35,01	50,39	64,9 \| 87,4 \| 65,1 \| 42,3
VD-370	69,3	105	15,75	1.4310	1021,191	40,16	64,84	62,6 \| 84,5 \| 65,2 \| 37,9
VD-376	56,3	115	20,049	1.4310	1223,227	53,99	61,01	54,5 \| 84,6 \| 53,4 \| 25,7
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	56,1 \| 83,8 \| 54,6 \| 29,8
VD-406A	58	147	33,732	1.4310	1761,325	94,78	52,22	47,7 \| 85,1 \| 42,7 \| 15,3
VD-406	58	110	52,131	1.4310	2242,769	66,98	43,02	45,4 \| 80,6 \| 40,3 \| 15,3

Numero di molle metalliche simili: 24

Numero della tariffa doganale: 73202081; Molla di compressione VD-344A-14

Paese d'origine: DE, German; Molla di compressione VD-344A-14
