Molla di compressione VD-389E-20 Acciaio inossidabile Ø 7 x 82 x 115 mm

Prezzi a scalare - Molla di compressione VD-389E-20

Quantità	Prezzo singolo [EUR]
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9700 EUR
175	3,9700 EUR
250	3,9700 EUR
350	3,9700 EUR

Molla di compressione Acquistare

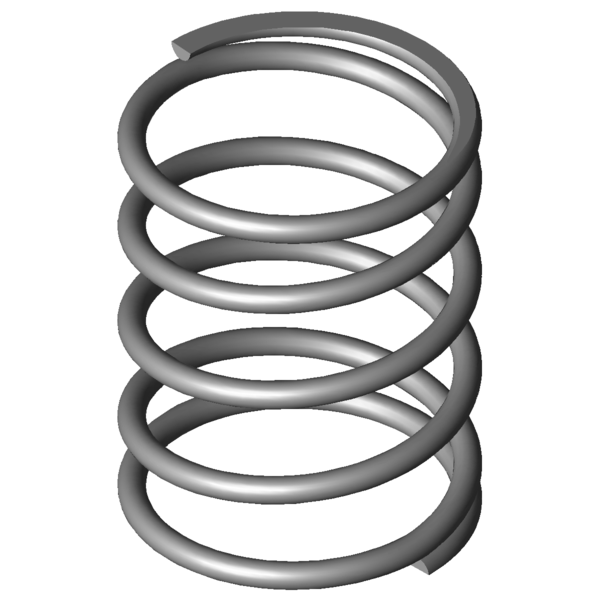

Immagine del prodotto Molla di compressione VD-389E-20

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-389E-20

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	7	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	82	mm	Diametro medio delle spire
De	89	mm	Diametro esterno delle spire
Dd	73,3	mm	Diametro maggiore della spina
Dh	92,6	mm	Diametro minore del cono
L0	115	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	750,628	N	Allungamento sotto carico massimo statico
Ln	46,05	mm	Lunghezza minima a carico statico
sn	68,95	mm	Escursione elastica massima a carico statico
Fndyn	706,538	N	Allungamento sotto carico massimo dinamico
Lndyn	50,1	mm	Lunghezza minima a carico dinamico
shdyn	30,3	mm	Escursione elastica massima a carico dinamico
S	30,857	mm	Passo della molla (da centro spira a centro spira)
n	3,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	10,887	N/mm	Costante della molla
Gew	431,0154	g	Peso dell’articolo
Fntol	60,67	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	68,2	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	4,5	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AO	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-389E-20 Acciaio inossidabile Ø 7 x 82 x 115 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-389E-20 Acciaio inossidabile Ø 7 x 82 x 115 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-389E-20 Acciaio inossidabile Ø 7 x 82 x 115 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-389E-20 Acciaio inossidabile Ø 7 x 82 x 115 mm

calcolo del percorso della forza Molla di compressione VD-389E-20

Modulo di richiesta Molla di compressione VD-389E-20 Acciaio inossidabile Ø 7 x 82 x 115 mm

Modulo di richiesta Molla di compressione VD-389E-20

Molle di compressione simili per Molla di compressione VD-389E-20 Acciaio inossidabile Ø 7 x 82 x 115 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-389E-20	1.4310	7	89	115	750,628	46,05	68,95	3,5	10,887	100,0 \| 100,0 \| 100,0 \| 100,0
D-389E-20	EN 10270-1	7	89	115	874,706	45,99	69,01	3,5	12,675	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-313R-01	70	133	2,226	1.4310	231,255	29,12	103,88	47,7 \| 74,1 \| 48,6 \| 20,4
VD-313B	60	122	2,341	1.4310	225,395	25,7	96,3	47,8 \| 71,0 \| 50,8 \| 21,5
VD-339J-22	58	120	4,26	1.4310	334,429	41,5	78,5	60,1 \| 75,1 \| 66,2 \| 39,1
VD-339Z-01	75	117	4,555	1.4310	376,298	34,4	82,61	64,4 \| 84,7 \| 66,8 \| 41,8
VD-364R-56	90	95	5,466	1.4310	293,55	41,3	53,7	65,9 \| 89,1 \| 58,5 \| 50,2
VD-364E-04	80	120	5,533	1.4310	456,432	37,5	82,5	70,4 \| 88,1 \| 72,2 \| 50,8
VD-344A-14	60	120	5,976	1.4310	446,733	45,25	74,75	69,7 \| 78,2 \| 75,9 \| 54,9
VD-340	68	120	6,249	1.4310	541,039	33,42	86,58	71,5 \| 81,2 \| 75,9 \| 57,4
VD-364W	86,3	102	7,692	1.4310	460,064	42,19	59,81	78,9 \| 91,9 \| 74,0 \| 70,7
VD-365	86,3	145	7,692	1.4310	790,815	42,19	102,81	80,1 \| 88,8 \| 81,0 \| 70,7
VD-389S	108	115	7,964	1.4310	405,888	64,04	50,96	75,7 \| 90,0 \| 64,0 \| 73,2
VD-364E-10	70	95	8,525	1.4310	501,29	36,2	58,8	78,1 \| 79,9 \| 76,0 \| 78,3
VD-364R-60	77	102	9,053	1.4310	565,685	39,51	62,49	84,4 \| 87,0 \| 83,0 \| 83,2
VD-369C	78,3	110	10,551	1.4310	725,927	41,2	68,8	95,5 \| 91,2 \| 98,2 \| 96,9
VD-389E-20	89	115	10,887	1.4310	750,628	46,05	68,95	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364J-03	56	117	11,304	1.4310	778,262	48,15	68,85	91,5 \| 79,9 \| 98,2 \| 96,3
VD-364R-71	61	120	12,393	1.4310	836,5	52,5	67,5	88,3 \| 83,4 \| 93,8 \| 87,8
VD-394A	98	125	14,047	1.4310	1023,298	52,15	72,85	83,9 \| 90,1 \| 84,0 \| 77,5
VD-370	69,3	105	15,75	1.4310	1021,191	40,16	64,84	79,8 \| 86,4 \| 83,8 \| 69,1
VD-399B	81	147	16,751	1.4310	1291,565	69,9	77,1	74,8 \| 85,6 \| 73,8 \| 65,0
VD-389F	75	102	19,09	1.4310	1099,239	44,42	57,58	74,6 \| 91,0 \| 75,9 \| 57,0
VD-395	88	125	20	1.4310	1480	51	74	73,1 \| 92,8 \| 71,9 \| 54,4
VD-376	56,3	115	20,049	1.4310	1223,227	53,99	61,01	71,2 \| 84,4 \| 74,9 \| 54,3
VD-414E	100	134	21,766	1.4310	1665,549	57,48	76,52	67,3 \| 84,2 \| 67,6 \| 50,0
VD-399A	81	98	26,323	1.4310	1255,67	50,3	47,7	64,6 \| 87,9 \| 64,5 \| 41,4
VD-400	71	95	40,952	1.4310	1867,234	49,4	45,6	54,3 \| 83,3 \| 53,2 \| 26,6
VD-425	90	115	48,828	1.4310	2594,727	61,86	53,14	55,0 \| 89,6 \| 53,0 \| 22,3
VD-431	73	135	63,624	1.4310	3259,197	83,77	51,23	48,3 \| 79,1 \| 48,7 \| 17,1
VD-414K	63	111	66,288	1.4310	2378,21	75,12	35,88	46,6 \| 81,7 \| 41,8 \| 16,4
VD-430	73	96	99,981	1.4310	3540,962	60,58	35,42	41,9 \| 78,5 \| 36,3 \| 10,9

Numero di molle metalliche simili: 29

Numero della tariffa doganale: 73202081; Molla di compressione VD-389E-20

Paese d'origine: DE, German; Molla di compressione VD-389E-20
