Molla di compressione VD-389S Acciaio inossidabile Ø 8 x 100 x 115 mm

Prezzi a scalare - Molla di compressione VD-389S

Quantità	Prezzo singolo [EUR]
1	16,9900 EUR
2	13,5400 EUR
3	9,7100 EUR
7	8,0900 EUR
17	6,3200 EUR
37	5,6200 EUR
75	5,5400 EUR
125	5,5400 EUR
175	5,5400 EUR
250	5,5400 EUR
350	5,5400 EUR

Molla di compressione Acquistare

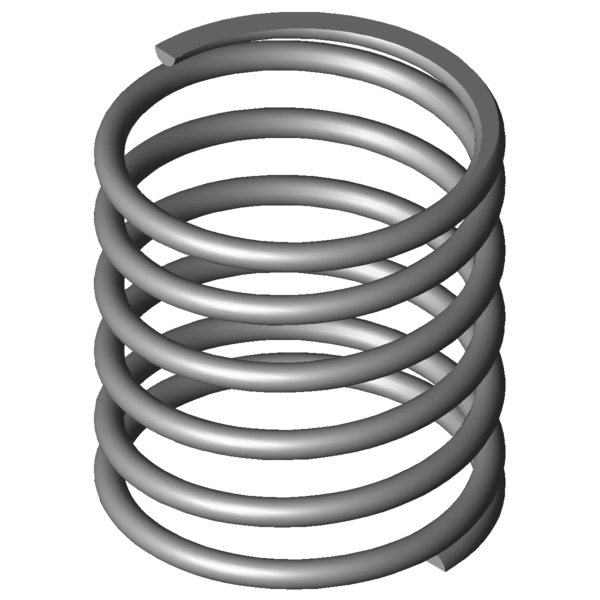

Immagine del prodotto Molla di compressione VD-389S

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-389S

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	8	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	100	mm	Diametro medio delle spire
De	108	mm	Diametro esterno delle spire
Dd	89	mm	Diametro maggiore della spina
Dh	111	mm	Diametro minore del cono
L0	115	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	405,888	N	Allungamento sotto carico massimo statico
Ln	64,04	mm	Lunghezza minima a carico statico
sn	50,96	mm	Escursione elastica massima a carico statico
Fndyn	357,922	N	Allungamento sotto carico massimo dinamico
Lndyn	70,06	mm	Lunghezza minima a carico dinamico
shdyn	44,9	mm	Escursione elastica massima a carico dinamico
S	23,778	mm	Passo della molla (da centro spira a centro spira)
n	4,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	7,964	N/mm	Costante della molla
Gew	811,3599	g	Peso dell’articolo
Fntol	63,1	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	62,3	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	6,05	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AT	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-389S Acciaio inossidabile Ø 8 x 100 x 115 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-389S Acciaio inossidabile Ø 8 x 100 x 115 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-389S Acciaio inossidabile Ø 8 x 100 x 115 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-389S Acciaio inossidabile Ø 8 x 100 x 115 mm

calcolo del percorso della forza Molla di compressione VD-389S

Modulo di richiesta Molla di compressione VD-389S Acciaio inossidabile Ø 8 x 100 x 115 mm

Modulo di richiesta Molla di compressione VD-389S

Molle di compressione simili per Molla di compressione VD-389S Acciaio inossidabile Ø 8 x 100 x 115 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-389S	1.4310	8	108	115	405,888	64,04	50,96	4,5	7,964	100,0 \| 100,0 \| 100,0 \| 100,0
D-389S	EN 10270-1	8	108	115	472,57	64,04	50,96	4,5	9,273	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-313B	60	122	2,341	1.4310	225,395	25,7	96,3	49,5 \| 64,9 \| 54,2 \| 29,4
VD-339J-22	58	120	4,26	1.4310	334,429	41,5	78,5	65,2 \| 68,6 \| 73,7 \| 53,5
VD-339Z-01	75	117	4,555	1.4310	376,298	34,4	82,61	60,8 \| 82,6 \| 62,3 \| 37,5
VD-364R-56	90	95	5,466	1.4310	293,55	41,3	53,7	77,5 \| 80,3 \| 83,6 \| 68,6
VD-364E-04	80	120	5,533	1.4310	456,432	37,5	82,5	65,0 \| 83,6 \| 65,8 \| 45,5
VD-344A-14	60	120	5,976	1.4310	446,733	45,25	74,75	75,3 \| 71,3 \| 79,5 \| 75,0
VD-340	68	120	6,249	1.4310	541,039	33,42	86,58	67,8 \| 80,2 \| 71,9 \| 51,4
VD-389E-10	105	145	6,378	1.4310	617,347	48,2	96,8	75,8 \| 88,0 \| 59,2 \| 80,1
VD-364W	86,3	102	7,692	1.4310	460,064	42,19	59,81	88,6 \| 82,5 \| 86,7 \| 96,6
VD-365	86,3	145	7,692	1.4310	790,815	42,19	102,81	78,0 \| 90,6 \| 80,0 \| 63,3
VD-389S	108	115	7,964	1.4310	405,888	64,04	50,96	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-60	77	102	9,053	1.4310	565,685	39,51	62,49	81,0 \| 78,3 \| 76,7 \| 88,0
VD-390	108	170	10,24	1.4310	1194,368	53,36	116,64	68,6 \| 89,2 \| 38,8 \| 77,8
VD-369C	78,3	110	10,551	1.4310	725,927	41,2	68,8	81,1 \| 85,9 \| 70,5 \| 86,9
VD-389E-20	89	115	10,887	1.4310	750,628	46,05	68,95	75,7 \| 90,0 \| 64,0 \| 73,2
VD-364J-03	56	117	11,304	1.4310	778,262	48,15	68,85	68,8 \| 73,0 \| 63,1 \| 70,5
VD-364R-71	61	120	12,393	1.4310	836,5	52,5	67,5	67,4 \| 75,8 \| 62,0 \| 64,3
VD-394A	98	125	14,047	1.4310	1023,298	52,15	72,85	68,6 \| 94,2 \| 54,8 \| 56,7
VD-370	69,3	105	15,75	1.4310	1021,191	40,16	64,84	62,6 \| 78,1 \| 59,2 \| 50,6
VD-389F	75	102	19,09	1.4310	1099,239	44,42	57,58	77,9 \| 88,9 \| 81,2 \| 63,6
VD-395	88	125	20	1.4310	1480	51	74	59,7 \| 91,2 \| 48,1 \| 39,8
VD-376	56,3	115	20,049	1.4310	1223,227	53,99	61,01	58,3 \| 77,0 \| 58,4 \| 39,7
VD-414E	100	134	21,766	1.4310	1665,549	57,48	76,52	57,1 \| 89,1 \| 45,5 \| 36,6
VD-420	110	150	25	1.4310	2156,25	63,75	86,25	51,9 \| 84,9 \| 39,0 \| 31,9
VD-399A	81	98	26,323	1.4310	1255,67	50,3	47,7	60,0 \| 86,7 \| 63,0 \| 30,3
VD-425	90	115	48,828	1.4310	2594,727	61,86	53,14	53,3 \| 87,8 \| 55,8 \| 16,3

Numero di molle metalliche simili: 25

Numero della tariffa doganale: 73202081; Molla di compressione VD-389S

Paese d'origine: DE, German; Molla di compressione VD-389S
