Molla di compressione VD-414E Acciaio inossidabile Ø 9 x 91 x 134 mm

Prezzi a scalare - Molla di compressione VD-414E

Quantità	Prezzo singolo [EUR]
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9700 EUR
175	2,9700 EUR
250	2,9700 EUR
350	2,9700 EUR

Molla di compressione Acquistare

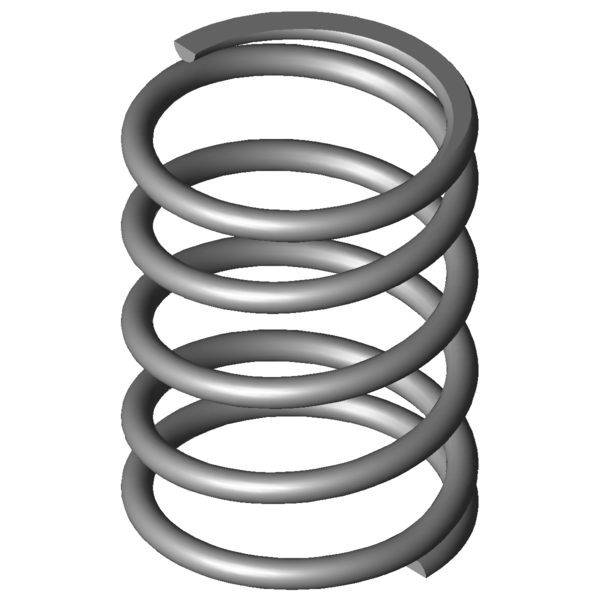

Immagine del prodotto Molla di compressione VD-414E

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-414E

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	9	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	91	mm	Diametro medio delle spire
De	100	mm	Diametro esterno delle spire
Dd	80	mm	Diametro maggiore della spina
Dh	103	mm	Diametro minore del cono
L0	134	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	1665,549	N	Allungamento sotto carico massimo statico
Ln	57,48	mm	Lunghezza minima a carico statico
sn	76,52	mm	Escursione elastica massima a carico statico
Fndyn	1578,714	N	Allungamento sotto carico massimo dinamico
Lndyn	61,47	mm	Lunghezza minima a carico dinamico
shdyn	16,26	mm	Escursione elastica massima a carico dinamico
S	35,714	mm	Passo della molla (da centro spira a centro spira)
n	3,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	21,766	N/mm	Costante della molla
Gew	790,6956	g	Peso dell’articolo
Fntol	111	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	109	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	3,25	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AK	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-414E Acciaio inossidabile Ø 9 x 91 x 134 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-414E Acciaio inossidabile Ø 9 x 91 x 134 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-414E Acciaio inossidabile Ø 9 x 91 x 134 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-414E Acciaio inossidabile Ø 9 x 91 x 134 mm

calcolo del percorso della forza Molla di compressione VD-414E

Modulo di richiesta Molla di compressione VD-414E Acciaio inossidabile Ø 9 x 91 x 134 mm

Modulo di richiesta Molla di compressione VD-414E

Molle di compressione simili per Molla di compressione VD-414E Acciaio inossidabile Ø 9 x 91 x 134 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-414E	1.4310	9	100	134	1665,549	57,48	76,52	3,5	21,766	100,0 \| 100,0 \| 100,0 \| 100,0
D-414E	EN 10270-1	9	100	134	1939,175	57,48	76,52	3,5	25,342	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-364E-04	80	120	5,533	1.4310	456,432	37,5	82,5	54,1 \| 76,9 \| 60,1 \| 25,4
VD-364R-61	77	153	5,761	1.4310	563,216	55,23	97,77	53,2 \| 77,1 \| 56,0 \| 26,5
VD-389E-10	105	145	6,378	1.4310	617,347	48,2	96,8	58,6 \| 88,5 \| 58,1 \| 29,3
VD-365	86,3	145	7,692	1.4310	790,815	42,19	102,81	59,7 \| 82,9 \| 61,0 \| 35,3
VD-364W	86,3	102	7,692	1.4310	460,064	42,19	59,81	55,2 \| 77,5 \| 52,9 \| 35,3
VD-389S	108	115	7,964	1.4310	405,888	64,04	50,96	57,1 \| 89,1 \| 45,5 \| 36,6
VD-394B	98	185	8,939	1.4310	1002,93	72,8	112,2	63,9 \| 86,4 \| 64,2 \| 41,1
VD-390	108	170	10,24	1.4310	1194,368	53,36	116,64	67,5 \| 86,8 \| 68,7 \| 47,0
VD-369C	78,3	110	10,551	1.4310	725,927	41,2	68,8	64,0 \| 76,8 \| 66,7 \| 48,5
VD-389E-20	89	115	10,887	1.4310	750,628	46,05	68,95	67,3 \| 84,2 \| 67,6 \| 50,0
VD-389G	75	153	12,148	1.4310	1107,916	61,8	91,2	70,4 \| 80,1 \| 75,2 \| 55,8
VD-394A	98	125	14,047	1.4310	1023,298	52,15	72,85	78,7 \| 93,4 \| 78,3 \| 64,5
VD-399B	81	147	16,751	1.4310	1291,565	69,9	77,1	84,1 \| 87,0 \| 88,4 \| 77,0
VD-395	88	125	20	1.4310	1480	51	74	91,6 \| 90,1 \| 92,8 \| 91,9
VD-414E	100	134	21,766	1.4310	1665,549	57,48	76,52	100,0 \| 100,0 \| 100,0 \| 100,0
VD-420	110	150	25	1.4310	2156,25	63,75	86,25	86,7 \| 90,1 \| 83,0 \| 87,1
VD-401	71	140	26,061	1.4310	1863,511	68,49	71,51	86,7 \| 85,2 \| 91,4 \| 83,5
VD-426	90	175	31,072	1.4310	2772,283	85,78	89,22	76,2 \| 85,5 \| 72,9 \| 70,0
VD-425	90	115	48,828	1.4310	2594,727	61,86	53,14	66,7 \| 88,6 \| 66,8 \| 44,6
VD-431	73	135	63,624	1.4310	3259,197	83,77	51,23	60,2 \| 87,4 \| 59,0 \| 34,2

Numero di molle metalliche simili: 19

Numero della tariffa doganale: 73202081; Molla di compressione VD-414E

Paese d'origine: DE, German; Molla di compressione VD-414E
