Molla di compressione VD-389G Acciaio inossidabile Ø 7 x 68 x 153 mm

Prezzi a scalare - Molla di compressione VD-389G

Quantità	Prezzo singolo [EUR]
1	16,0400 EUR
2	12,7700 EUR
3	8,7800 EUR
7	6,9200 EUR
17	5,3000 EUR
37	4,5500 EUR
75	4,4900 EUR
125	4,4900 EUR
175	4,4900 EUR
250	4,4900 EUR
350	4,4900 EUR

Molla di compressione Acquistare

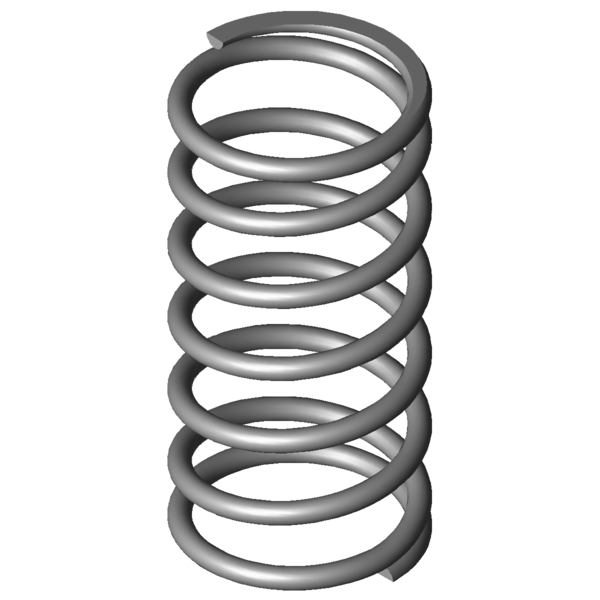

Immagine del prodotto Molla di compressione VD-389G

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-389G

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	7	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	68	mm	Diametro medio delle spire
De	75	mm	Diametro esterno delle spire
Dd	59	mm	Diametro maggiore della spina
Dh	77,5	mm	Diametro minore del cono
L0	153	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	1107,916	N	Allungamento sotto carico massimo statico
Ln	61,8	mm	Lunghezza minima a carico statico
sn	91,2	mm	Escursione elastica massima a carico statico
Fndyn	1051,424	N	Allungamento sotto carico massimo dinamico
Lndyn	66,45	mm	Lunghezza minima a carico dinamico
shdyn	24,85	mm	Escursione elastica massima a carico dinamico
S	26,545	mm	Passo della molla (da centro spira a centro spira)
n	5,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	12,148	N/mm	Costante della molla
Gew	487,401	g	Peso dell’articolo
Fntol	68	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	67	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1,2	mm	(+/-) Tolleranza del diametro delle spire
L0tol	3,45	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AQ	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-389G Acciaio inossidabile Ø 7 x 68 x 153 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-389G Acciaio inossidabile Ø 7 x 68 x 153 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-389G Acciaio inossidabile Ø 7 x 68 x 153 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-389G Acciaio inossidabile Ø 7 x 68 x 153 mm

calcolo del percorso della forza Molla di compressione VD-389G

Modulo di richiesta Molla di compressione VD-389G Acciaio inossidabile Ø 7 x 68 x 153 mm

Modulo di richiesta Molla di compressione VD-389G

Molle di compressione simili per Molla di compressione VD-389G Acciaio inossidabile Ø 7 x 68 x 153 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-389G	1.4310	7	75	153	1107,916	61,8	91,2	5,5	12,148	100,0 \| 100,0 \| 100,0 \| 100,0
D-389G	EN 10270-1	7	75	153	1289,931	61,8	91,2	5,5	14,144	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-364R-57	90	165	3,479	1.4310	371,869	58,1	106,9	58,4 \| 87,3 \| 59,4 \| 28,6
VD-364E-06	80	165	3,521	1.4310	395,725	52,6	112,4	58,6 \| 88,3 \| 58,4 \| 29,0
VD-364R-32	69	136	3,973	1.4310	251,418	72,71	63,29	55,2 \| 87,0 \| 46,0 \| 32,7
VD-341	68	180	3,977	1.4310	529,678	46,8	133,2	57,7 \| 82,4 \| 58,1 \| 32,7
VD-339Z-01	75	117	4,555	1.4310	376,298	34,4	82,61	60,8 \| 82,6 \| 62,3 \| 37,5
VD-346A	55	150	5,147	1.4310	447,151	63,13	86,88	63,7 \| 80,9 \| 67,8 \| 42,4
VD-364E-12	70	147	5,425	1.4310	523,262	50,55	96,45	68,3 \| 89,3 \| 70,9 \| 44,7
VD-364E-04	80	120	5,533	1.4310	456,432	37,5	82,5	65,0 \| 83,6 \| 65,8 \| 45,5
VD-364R-61	77	153	5,761	1.4310	563,216	55,23	97,77	71,3 \| 94,4 \| 72,1 \| 47,4
VD-340	68	120	6,249	1.4310	541,039	33,42	86,58	67,8 \| 80,2 \| 71,9 \| 51,4
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	74,4 \| 92,8 \| 75,0 \| 55,3
VD-365	86,3	145	7,692	1.4310	790,815	42,19	102,81	78,0 \| 90,6 \| 80,0 \| 63,3
VD-371	69,3	155	10,023	1.4310	993,127	55,91	99,09	89,0 \| 93,7 \| 90,8 \| 82,5
VD-369C	78,3	110	10,551	1.4310	725,927	41,2	68,8	81,1 \| 85,9 \| 70,5 \| 86,9
VD-389G	75	153	12,148	1.4310	1107,916	61,8	91,2	100,0 \| 100,0 \| 100,0 \| 100,0
VD-399B	81	147	16,751	1.4310	1291,565	69,9	77,1	83,2 \| 92,1 \| 85,2 \| 72,5
VD-389F	75	102	19,09	1.4310	1099,239	44,42	57,58	77,9 \| 88,9 \| 81,2 \| 63,6
VD-401	71	140	26,061	1.4310	1863,511	68,49	71,51	68,9 \| 91,2 \| 68,9 \| 46,6
VD-406A	58	147	33,732	1.4310	1761,325	94,78	52,22	61,0 \| 87,0 \| 60,1 \| 36,0
VD-407	58	160	33,732	1.4310	2199,838	94,78	65,22	61,3 \| 86,8 \| 60,9 \| 36,0
VD-414L	63	179	38,377	1.4310	2392,166	116,67	62,33	57,1 \| 82,4 \| 57,3 \| 31,7
VD-432	73	200	41,169	1.4310	3352,762	118,56	81,44	57,3 \| 81,3 \| 61,2 \| 29,5
VD-431	73	135	63,624	1.4310	3259,197	83,77	51,23	49,8 \| 85,2 \| 45,1 \| 19,1
VD-437	60	165	82,353	1.4310	3978,676	116,69	48,31	45,4 \| 80,9 \| 40,4 \| 14,8

Numero di molle metalliche simili: 23

Numero della tariffa doganale: 73202081; Molla di compressione VD-389G

Paese d'origine: DE, German; Molla di compressione VD-389G
