Molla di compressione VD-414L Acciaio inossidabile Ø 9 x 54 x 179 mm

Prezzi a scalare - Molla di compressione VD-414L

Quantità	Prezzo singolo [EUR]
1	17,9400 EUR
2	14,2900 EUR
3	10,3300 EUR
7	8,7500 EUR
17	8,7500 EUR
37	8,7500 EUR
75	8,7500 EUR
125	8,7500 EUR
175	8,7500 EUR
250	8,7500 EUR
350	8,7500 EUR

Molla di compressione Acquistare

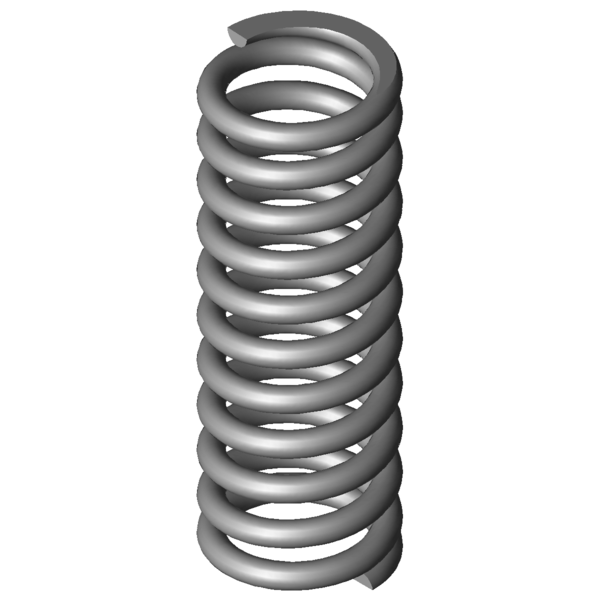

Immagine del prodotto Molla di compressione VD-414L

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-414L

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	9	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	54	mm	Diametro medio delle spire
De	63	mm	Diametro esterno delle spire
Dd	43	mm	Diametro maggiore della spina
Dh	65	mm	Diametro minore del cono
L0	179	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	2392,166	N	Allungamento sotto carico massimo statico
Ln	116,67	mm	Lunghezza minima a carico statico
sn	62,33	mm	Escursione elastica massima a carico statico
Fndyn	2139,145	N	Allungamento sotto carico massimo dinamico
Lndyn	123,26	mm	Lunghezza minima a carico dinamico
shdyn	18,19	mm	Escursione elastica massima a carico dinamico
S	17,895	mm	Passo della molla (da centro spira a centro spira)
n	9,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	38,377	N/mm	Costante della molla
Gew	981,0628	g	Peso dell’articolo
Fntol	179	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	175	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,8	mm	(+/-) Tolleranza del diametro delle spire
L0tol	3,09	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	###AW	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-414L Acciaio inossidabile Ø 9 x 54 x 179 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-414L Acciaio inossidabile Ø 9 x 54 x 179 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-414L Acciaio inossidabile Ø 9 x 54 x 179 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-414L Acciaio inossidabile Ø 9 x 54 x 179 mm

calcolo del percorso della forza Molla di compressione VD-414L

Modulo di richiesta Molla di compressione VD-414L Acciaio inossidabile Ø 9 x 54 x 179 mm

Modulo di richiesta Molla di compressione VD-414L

Molle di compressione simili per Molla di compressione VD-414L Acciaio inossidabile Ø 9 x 54 x 179 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-414L	1.4310	9	63	179	2392,166	116,67	62,33	9,5	38,377	57,1 \| 82,4 \| 57,3 \| 31,7
D-414L	EN 10270-1	9	63	179	2785,164	116,67	62,33	9,5	44,682	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-339M	50	187	4,01	1.4310	498,87	62,58	124,42	40,3 \| 75,0 \| 35,5 \| 10,4
VD-364R-44	54	200	4,103	1.4310	259,411	136,77	63,23	48,2 \| 79,1 \| 54,7 \| 10,7
VD-347	55	195	5,147	1.4310	678,768	63,13	131,88	43,1 \| 78,2 \| 37,8 \| 13,4
VD-346A	55	150	5,147	1.4310	447,151	63,13	86,88	63,7 \| 80,9 \| 67,8 \| 42,4
VD-364H	60	213	5,206	1.4310	712,402	76,17	136,83	43,8 \| 80,1 \| 37,7 \| 13,6
VD-364E-12	70	147	5,425	1.4310	523,262	50,55	96,45	68,3 \| 89,3 \| 70,9 \| 44,7
VD-364J-04	56	175	7,314	1.4310	780,11	68,34	106,66	49,1 \| 82,6 \| 45,5 \| 19,1
VD-364R-72	61	180	8,019	1.4310	845,175	74,6	105,4	51,9 \| 87,6 \| 47,2 \| 20,9
VD-364J-24	48	185	8,344	1.4310	769,33	92,8	92,2	49,9 \| 78,0 \| 49,9 \| 21,7
VD-371	69,3	155	10,023	1.4310	993,127	55,91	99,09	89,0 \| 93,7 \| 90,8 \| 82,5
VD-377	56,3	175	12,973	1.4310	1277,006	76,56	98,44	59,3 \| 85,7 \| 58,4 \| 33,8
VD-402	71	205	16,863	1.4310	1819,055	97,13	107,87	66,4 \| 88,3 \| 66,9 \| 43,9
VD-407	58	160	33,732	1.4310	2199,838	94,78	65,22	61,3 \| 86,8 \| 60,9 \| 36,0
VD-406A	58	147	33,732	1.4310	1761,325	94,78	52,22	61,0 \| 87,0 \| 60,1 \| 36,0
VD-414L	63	179	38,377	1.4310	2392,166	116,67	62,33	57,1 \| 82,4 \| 57,3 \| 31,7
VD-432	73	200	41,169	1.4310	3352,762	118,56	81,44	57,3 \| 81,3 \| 61,2 \| 29,5
VD-413	48	190	44,8	1.4310	2699,2	129,75	60,25	88,2 \| 86,4 \| 92,6 \| 85,7
VD-414M-03	57	184	47,191	1.4310	2495,286	131,12	52,88	89,2 \| 95,9 \| 90,4 \| 81,3
VD-437	60	165	82,353	1.4310	3978,676	116,69	48,31	45,4 \| 80,9 \| 40,4 \| 14,8

Numero di molle metalliche simili: 18

Numero della tariffa doganale: 73202081; Molla di compressione VD-414L

Paese d'origine: DE, German; Molla di compressione VD-414L
