Molla di compressione VD-389F Acciaio inossidabile Ø 7 x 68 x 102 mm

Prezzi a scalare - Molla di compressione VD-389F

Quantità	Prezzo singolo [EUR]
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9700 EUR
175	3,9700 EUR
250	3,9700 EUR
350	3,9700 EUR

Molla di compressione Acquistare

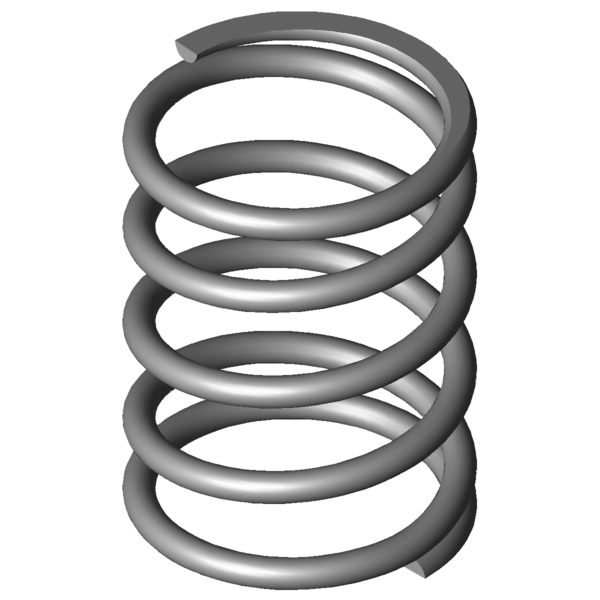

Immagine del prodotto Molla di compressione VD-389F

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-389F

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	7	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	68	mm	Diametro medio delle spire
De	75	mm	Diametro esterno delle spire
Dd	59	mm	Diametro maggiore della spina
Dh	77,5	mm	Diametro minore del cono
L0	102	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	1099,239	N	Allungamento sotto carico massimo statico
Ln	44,42	mm	Lunghezza minima a carico statico
sn	57,58	mm	Escursione elastica massima a carico statico
Fndyn	1042,695	N	Allungamento sotto carico massimo dinamico
Lndyn	47,38	mm	Lunghezza minima a carico dinamico
shdyn	16,01	mm	Escursione elastica massima a carico dinamico
S	27,143	mm	Passo della molla (da centro spira a centro spira)
n	3,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	19,09	N/mm	Costante della molla
Gew	357,4274	g	Peso dell’articolo
Fntol	74,6	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	73,6	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1,2	mm	(+/-) Tolleranza del diametro delle spire
L0tol	2,5	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AO	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-389F Acciaio inossidabile Ø 7 x 68 x 102 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-389F Acciaio inossidabile Ø 7 x 68 x 102 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-389F Acciaio inossidabile Ø 7 x 68 x 102 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-389F Acciaio inossidabile Ø 7 x 68 x 102 mm

calcolo del percorso della forza Molla di compressione VD-389F

Modulo di richiesta Molla di compressione VD-389F Acciaio inossidabile Ø 7 x 68 x 102 mm

Modulo di richiesta Molla di compressione VD-389F

Molle di compressione simili per Molla di compressione VD-389F Acciaio inossidabile Ø 7 x 68 x 102 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-389F	1.4310	7	75	102	1099,239	44,42	57,58	3,5	19,09	100,0 \| 100,0 \| 100,0 \| 100,0
D-389F	EN 10270-1	7	75	102	1279,828	44,42	57,58	3,5	22,226	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-364R-56	90	95	5,466	1.4310	293,55	41,3	53,7	58,7 \| 87,4 \| 60,0 \| 28,6
VD-364E-04	80	120	5,533	1.4310	456,432	37,5	82,5	56,8 \| 85,8 \| 55,7 \| 29,0
VD-364R-31	69	88	6,139	1.4310	227,149	51	37	53,6 \| 86,1 \| 42,5 \| 32,2
VD-340	68	120	6,249	1.4310	541,039	33,42	86,58	57,7 \| 82,4 \| 57,9 \| 32,7
VD-364W	86,3	102	7,692	1.4310	460,064	42,19	59,81	67,2 \| 92,3 \| 69,1 \| 40,3
VD-345A	55	100	7,955	1.4310	442,472	44,38	55,63	63,7 \| 80,9 \| 68,4 \| 41,7
VD-364E-10	70	95	8,525	1.4310	501,29	36,2	58,8	68,3 \| 88,3 \| 71,8 \| 44,7
VD-364E-02	80	80	8,606	1.4310	447,088	28,05	51,95	64,7 \| 83,6 \| 65,4 \| 45,1
VD-364R-60	77	102	9,053	1.4310	565,685	39,51	62,49	71,2 \| 94,4 \| 71,8 \| 47,4
VD-369C	78,3	110	10,551	1.4310	725,927	41,2	68,8	74,3 \| 92,8 \| 74,9 \| 55,3
VD-389E-20	89	115	10,887	1.4310	750,628	46,05	68,95	74,6 \| 91,0 \| 75,9 \| 57,0
VD-364F	60	85,4	14,132	1.4310	712,104	35,01	50,39	77,0 \| 80,8 \| 76,1 \| 74,0
VD-370	69,3	105	15,75	1.4310	1021,191	40,16	64,84	88,8 \| 93,2 \| 90,9 \| 82,5
VD-369B	78,3	75	16,413	1.4310	722,176	31	44	81,2 \| 86,4 \| 71,1 \| 86,0
VD-389F	75	102	19,09	1.4310	1099,239	44,42	57,58	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-70	61	85	19,474	1.4310	919,177	37,8	47,2	88,1 \| 83,5 \| 82,8 \| 98,0
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	84,1 \| 85,7 \| 71,2 \| 95,2
VD-399A	81	98	26,323	1.4310	1255,67	50,3	47,7	83,3 \| 92,1 \| 85,2 \| 72,5
VD-400	71	95	40,952	1.4310	1867,234	49,4	45,6	69,1 \| 91,8 \| 69,0 \| 46,6
VD-425	90	115	48,828	1.4310	2594,727	61,86	53,14	62,4 \| 80,7 \| 67,3 \| 39,1
VD-405A	58	98	52,131	1.4310	1617,199	66,98	31,02	61,5 \| 87,0 \| 60,9 \| 36,6
VD-406	58	110	52,131	1.4310	2242,769	66,98	43,02	61,4 \| 85,9 \| 61,9 \| 36,6
VD-431	73	135	63,624	1.4310	3259,197	83,77	51,23	57,4 \| 81,0 \| 61,3 \| 30,0
VD-414K	63	111	66,288	1.4310	2378,21	75,12	35,88	55,9 \| 84,6 \| 54,3 \| 28,8
VD-430	73	96	99,981	1.4310	3540,962	60,58	35,42	50,8 \| 87,2 \| 46,3 \| 19,1
VD-414M-01	57	91	103,821	1.4310	2240,453	69,42	21,58	47,6 \| 81,0 \| 43,3 \| 18,4
VD-436	60	110	127,273	1.4310	3492,045	82,56	27,44	45,2 \| 80,9 \| 39,6 \| 15,0

Numero di molle metalliche simili: 26

Numero della tariffa doganale: 73202081; Molla di compressione VD-389F

Paese d'origine: DE, German; Molla di compressione VD-389F
