Molla di compressione VD-414K Acciaio inossidabile Ø 9 x 54 x 111 mm

Prezzi a scalare - Molla di compressione VD-414K

Quantità	Prezzo singolo [EUR]
1	16,9900 EUR
2	13,5400 EUR
3	9,7100 EUR
7	8,0900 EUR
17	6,3200 EUR
37	5,6200 EUR
75	5,5400 EUR
125	5,5400 EUR
175	5,5400 EUR
250	5,5400 EUR
350	5,5400 EUR

Molla di compressione Acquistare

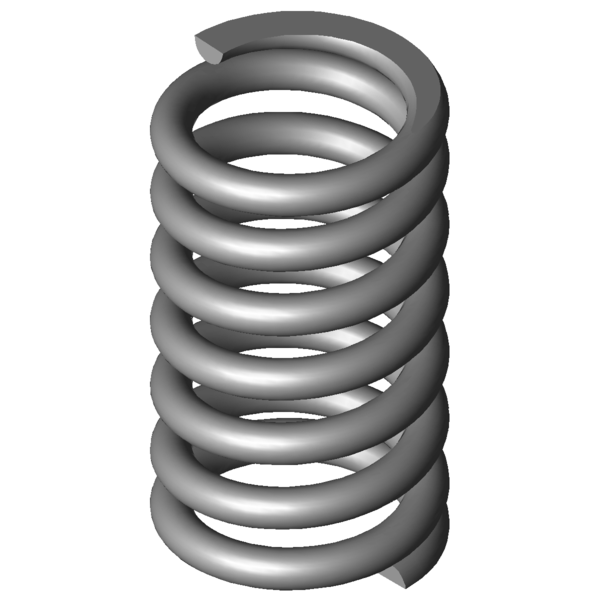

Immagine del prodotto Molla di compressione VD-414K

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-414K

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	9	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	54	mm	Diametro medio delle spire
De	63	mm	Diametro esterno delle spire
Dd	43	mm	Diametro maggiore della spina
Dh	65	mm	Diametro minore del cono
L0	111	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	2378,21	N	Allungamento sotto carico massimo statico
Ln	75,12	mm	Lunghezza minima a carico statico
sn	35,88	mm	Escursione elastica massima a carico statico
Fndyn	2125,852	N	Allungamento sotto carico massimo dinamico
Lndyn	78,93	mm	Lunghezza minima a carico dinamico
shdyn	10,64	mm	Escursione elastica massima a carico dinamico
S	18,545	mm	Passo della molla (da centro spira a centro spira)
n	5,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	66,288	N/mm	Costante della molla
Gew	639,8236	g	Peso dell’articolo
Fntol	195	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	191	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,8	mm	(+/-) Tolleranza del diametro delle spire
L0tol	2	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AT	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-414K Acciaio inossidabile Ø 9 x 54 x 111 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-414K Acciaio inossidabile Ø 9 x 54 x 111 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-414K Acciaio inossidabile Ø 9 x 54 x 111 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-414K Acciaio inossidabile Ø 9 x 54 x 111 mm

calcolo del percorso della forza Molla di compressione VD-414K

Modulo di richiesta Molla di compressione VD-414K Acciaio inossidabile Ø 9 x 54 x 111 mm

Modulo di richiesta Molla di compressione VD-414K

Molle di compressione simili per Molla di compressione VD-414K Acciaio inossidabile Ø 9 x 54 x 111 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-414K	1.4310	9	63	111	2378,21	75,12	35,88	5,5	66,288	100,0 \| 100,0 \| 100,0 \| 100,0
D-414K	EN 10270-1	9	63	111	2768,916	75,12	35,88	5,5	77,178	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-364G	60	128	8,993	1.4310	712,875	48,73	79,27	44,1 \| 81,0 \| 37,6 \| 13,6
VD-369C	78,3	110	10,551	1.4310	725,927	41,2	68,8	46,8 \| 83,2 \| 41,3 \| 15,9
VD-364J-03	56	117	11,304	1.4310	778,262	48,15	68,85	47,0 \| 81,6 \| 42,4 \| 17,1
VD-364R-71	61	120	12,393	1.4310	836,5	52,5	67,5	49,4 \| 85,3 \| 44,2 \| 18,7
VD-364F	60	85,4	14,132	1.4310	712,104	35,01	50,39	49,9 \| 77,8 \| 50,6 \| 21,3
VD-370	69,3	105	15,75	1.4310	1021,191	40,16	64,84	52,7 \| 85,2 \| 49,1 \| 23,8
VD-389F	75	102	19,09	1.4310	1099,239	44,42	57,58	55,9 \| 84,6 \| 54,3 \| 28,8
VD-364R-70	61	85	19,474	1.4310	919,177	37,8	47,2	55,6 \| 80,0 \| 57,3 \| 29,4
VD-376	56,3	115	20,049	1.4310	1223,227	53,99	61,01	56,9 \| 85,3 \| 55,1 \| 30,2
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	57,8 \| 81,3 \| 61,7 \| 30,2
VD-400	71	95	40,952	1.4310	1867,234	49,4	45,6	76,0 \| 87,7 \| 78,6 \| 61,8
VD-389N-02	46	110	50,595	1.4310	2014,62	70,18	39,82	82,3 \| 83,3 \| 87,4 \| 76,3
VD-406	58	110	52,131	1.4310	2242,769	66,98	43,02	87,0 \| 93,4 \| 88,9 \| 78,7
VD-405A	58	98	52,131	1.4310	1617,199	66,98	31,02	81,9 \| 89,7 \| 77,2 \| 78,7
VD-414K	63	111	66,288	1.4310	2378,21	75,12	35,88	100,0 \| 100,0 \| 100,0 \| 100,0
VD-409B	50	110	74,423	1.4310	2578,764	75,35	34,65	90,9 \| 89,1 \| 94,4 \| 89,1
VD-430	73	96	99,981	1.4310	3540,962	60,58	35,42	78,9 \| 87,6 \| 82,9 \| 66,3
VD-414M-01	57	91	103,821	1.4310	2240,453	69,42	21,58	77,3 \| 90,8 \| 77,2 \| 63,8
VD-436	60	110	127,273	1.4310	3492,045	82,56	27,44	73,1 \| 94,8 \| 72,3 \| 52,1

Numero di molle metalliche simili: 18

Numero della tariffa doganale: 73202081; Molla di compressione VD-414K

Paese d'origine: DE, German; Molla di compressione VD-414K

Immagine del prodotto - Molle a compressione VD-414K

QR-Code: Molla di compressione VD-414K

QR-Code - Molle a compressione - VD-414K | https://www.federnshop.com/it/prodotti/molle-a-compressione/vd-414k.html
