Molla di compressione VD-405A Acciaio inossidabile Ø 8 x 50 x 98 mm

Prezzi a scalare - Molla di compressione VD-405A

Quantità	Prezzo singolo [EUR]
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	4,4300 EUR
37	3,8300 EUR
75	3,7600 EUR
125	3,7600 EUR
175	3,7600 EUR
250	3,7600 EUR
350	3,7600 EUR

Molla di compressione Acquistare

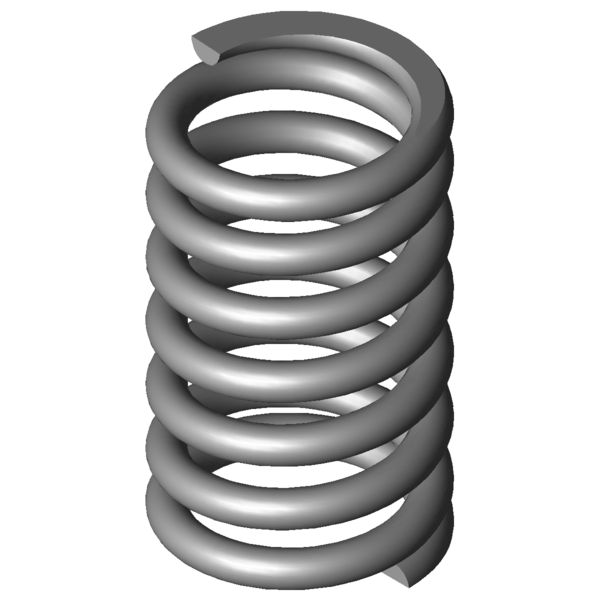

Immagine del prodotto Molla di compressione VD-405A

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-405A

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	8	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	50	mm	Diametro medio delle spire
De	58	mm	Diametro esterno delle spire
Dd	40,8	mm	Diametro maggiore della spina
Dh	59,5	mm	Diametro minore del cono
L0	98	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	1617,199	N	Allungamento sotto carico massimo statico
Ln	66,98	mm	Lunghezza minima a carico statico
sn	31,02	mm	Escursione elastica massima a carico statico
Fndyn	1435,164	N	Allungamento sotto carico massimo dinamico
Lndyn	70,47	mm	Lunghezza minima a carico dinamico
shdyn	13,64	mm	Escursione elastica massima a carico dinamico
S	16,364	mm	Passo della molla (da centro spira a centro spira)
n	5,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	52,131	N/mm	Costante della molla
Gew	468,0922	g	Peso dell’articolo
Fntol	144	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	141	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,6	mm	(+/-) Tolleranza del diametro delle spire
L0tol	1,92	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AN	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-405A Acciaio inossidabile Ø 8 x 50 x 98 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-405A Acciaio inossidabile Ø 8 x 50 x 98 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-405A Acciaio inossidabile Ø 8 x 50 x 98 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-405A Acciaio inossidabile Ø 8 x 50 x 98 mm

calcolo del percorso della forza Molla di compressione VD-405A

Modulo di richiesta Molla di compressione VD-405A Acciaio inossidabile Ø 8 x 50 x 98 mm

Modulo di richiesta Molla di compressione VD-405A

Molle di compressione simili per Molla di compressione VD-405A Acciaio inossidabile Ø 8 x 50 x 98 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-405A	1.4310	8	58	98	1617,199	66,98	31,02	5,5	52,131	82,9 \| 92,9 \| 77,3 \| 78,5
D-405A	EN 10270-1	8	58	98	1882,881	66,98	31,02	5,5	60,695	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-364E-10	70	95	8,525	1.4310	501,29	36,2	58,8	47,0 \| 82,8 \| 41,9 \| 16,4
VD-349A-10	50	95	8,573	1.4310	362,204	52,75	42,25	51,5 \| 77,6 \| 56,0 \| 20,9
VD-364R-42	54	92	8,929	1.4310	206,319	68,89	23,11	44,5 \| 81,0 \| 30,9 \| 21,8
VD-344A-12	60	80	9,391	1.4310	446,563	32,45	47,55	53,3 \| 77,1 \| 59,9 \| 22,9
VD-364J-03	56	117	11,304	1.4310	778,262	48,15	68,85	50,4 \| 83,0 \| 46,6 \| 21,7
VD-345	55	85	12,5	1.4310	664,063	31,88	53,13	51,7 \| 81,4 \| 49,7 \| 24,0
VD-364F	60	85,4	14,132	1.4310	712,104	35,01	50,39	60,0 \| 81,1 \| 64,3 \| 34,5
VD-364J-22	48	92	18,964	1.4310	853,379	47	45	59,7 \| 81,8 \| 60,9 \| 36,4
VD-364R-70	61	85	19,474	1.4310	919,177	37,8	47,2	68,0 \| 83,5 \| 72,9 \| 47,6
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	66,7 \| 85,7 \| 65,4 \| 49,0
VD-376	56,3	115	20,049	1.4310	1223,227	53,99	61,01	62,9 \| 87,0 \| 63,2 \| 38,5
VD-381A	46,3	100	25,338	1.4310	639,958	74,74	25,26	64,9 \| 85,5 \| 60,5 \| 48,6
VD-375	56,3	80	31,506	1.4310	1293,686	38,94	41,06	74,7 \| 85,8 \| 77,8 \| 60,4
VD-389L	50	89	48,043	1.4310	1463,917	58,53	30,47	91,6 \| 88,2 \| 94,4 \| 92,2
VD-405A	58	98	52,131	1.4310	1617,199	66,98	31,02	82,9 \| 92,9 \| 77,3 \| 78,5
VD-414K	63	111	66,288	1.4310	2378,21	75,12	35,88	76,0 \| 87,7 \| 78,6 \| 61,8
VD-405	58	75	81,92	1.4310	2175,744	48,44	26,56	78,6 \| 92,2 \| 80,0 \| 63,6
VD-409A	53,5	82	84,551	1.4310	2084,467	57,35	24,65	77,4 \| 92,0 \| 78,5 \| 61,7
VD-414M-01	57	91	103,821	1.4310	2240,453	69,42	21,58	64,4 \| 88,3 \| 65,3 \| 39,4
VD-436	60	110	127,273	1.4310	3492,045	82,56	27,44	57,5 \| 83,6 \| 56,8 \| 32,2

Numero di molle metalliche simili: 19

Numero della tariffa doganale: 73202081; Molla di compressione VD-405A

Paese d'origine: DE, German; Molla di compressione VD-405A
