Molla di compressione VD-409A Acciaio inossidabile Ø 8 x 45,5 x 82 mm

Prezzi a scalare - Molla di compressione VD-409A

Quantità	Prezzo singolo [EUR]
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	4,4300 EUR
37	3,8300 EUR
75	3,7600 EUR
125	3,7600 EUR
175	3,7600 EUR
250	3,7600 EUR
350	3,7600 EUR

Molla di compressione Acquistare

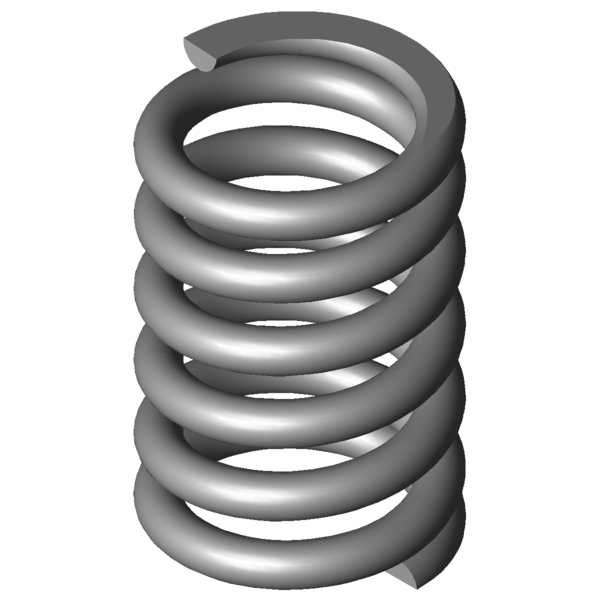

Immagine del prodotto Molla di compressione VD-409A

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-409A

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	8	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	45,5	mm	Diametro medio delle spire
De	53,5	mm	Diametro esterno delle spire
Dd	36,3	mm	Diametro maggiore della spina
Dh	55	mm	Diametro minore del cono
L0	82	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	2084,467	N	Allungamento sotto carico massimo statico
Ln	57,35	mm	Lunghezza minima a carico statico
sn	24,65	mm	Escursione elastica massima a carico statico
Fndyn	1857,596	N	Allungamento sotto carico massimo dinamico
Lndyn	60,03	mm	Lunghezza minima a carico dinamico
shdyn	7,36	mm	Escursione elastica massima a carico dinamico
S	16,444	mm	Passo della molla (da centro spira a centro spira)
n	4,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	84,551	N/mm	Costante della molla
Gew	369,1687	g	Peso dell’articolo
Fntol	184	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	181	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,6	mm	(+/-) Tolleranza del diametro delle spire
L0tol	1,51	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AN	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-409A Acciaio inossidabile Ø 8 x 45,5 x 82 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-409A Acciaio inossidabile Ø 8 x 45,5 x 82 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-409A Acciaio inossidabile Ø 8 x 45,5 x 82 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-409A Acciaio inossidabile Ø 8 x 45,5 x 82 mm

calcolo del percorso della forza Molla di compressione VD-409A

Modulo di richiesta Molla di compressione VD-409A Acciaio inossidabile Ø 8 x 45,5 x 82 mm

Modulo di richiesta Molla di compressione VD-409A

Molle di compressione simili per Molla di compressione VD-409A Acciaio inossidabile Ø 8 x 45,5 x 82 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-409A	1.4310	8	53,5	82	2084,467	57,35	24,65	4,5	84,551	100,0 \| 100,0 \| 100,0 \| 100,0
D-409A	EN 10270-1	8	53,5	82	2426,915	57,35	24,65	4,5	98,442	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-339K	50	74,4	10,883	1.4310	496,923	28,74	45,66	44,0 \| 80,1 \| 38,9 \| 12,9
VD-349A-04	50	70	10,912	1.4310	295,704	42,9	27,1	48,6 \| 80,4 \| 52,6 \| 12,9
VD-345	55	85	12,5	1.4310	664,063	31,88	53,13	51,7 \| 81,4 \| 49,7 \| 24,0
VD-344B	55	66	12,5	1.4310	426,563	31,88	34,13	47,1 \| 80,1 \| 46,3 \| 14,8
VD-364F	60	85,4	14,132	1.4310	712,104	35,01	50,39	54,7 \| 84,2 \| 52,8 \| 27,1
VD-350A	45	80	15,536	1.4310	576,549	42,89	37,11	48,9 \| 81,4 \| 47,0 \| 18,4
VD-364J-02	56	77	17,763	1.4310	752,264	34,65	42,35	51,4 \| 86,1 \| 47,1 \| 21,0
VD-364J-22	48	92	18,964	1.4310	853,379	47	45	59,7 \| 81,8 \| 60,9 \| 36,4
VD-364R-70	61	85	19,474	1.4310	919,177	37,8	47,2	68,0 \| 83,5 \| 72,9 \| 47,6
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	66,7 \| 85,7 \| 65,4 \| 49,0
VD-375	56,3	80	31,506	1.4310	1293,686	38,94	41,06	74,7 \| 85,8 \| 77,8 \| 60,4
VD-381	46,3	90	39,159	1.4310	1456,3	52,81	37,19	66,6 \| 85,5 \| 68,1 \| 46,3
VD-389L	50	89	48,043	1.4310	1463,917	58,53	30,47	91,6 \| 88,2 \| 94,4 \| 92,2
VD-405	58	75	81,92	1.4310	2175,744	48,44	26,56	78,6 \| 92,2 \| 80,0 \| 63,6
VD-409A	53,5	82	84,551	1.4310	2084,467	57,35	24,65	77,4 \| 92,0 \| 78,5 \| 61,7
VD-411	48	90	101,818	1.4310	2438,545	66,05	23,95	89,3 \| 93,6 \| 91,3 \| 83,1
VD-414M-01	57	91	103,821	1.4310	2240,453	69,42	21,58	64,4 \| 88,3 \| 65,3 \| 39,4
VD-414J	63	77,3	104,167	1.4310	2390,521	54,35	22,95	63,3 \| 86,3 \| 64,2 \| 39,3
VD-435	60	75	233,333	1.4310	4870,833	54,13	20,88	62,3 \| 86,9 \| 63,8 \| 36,2

Numero di molle metalliche simili: 18

Numero della tariffa doganale: 73202081; Molla di compressione VD-409A

Paese d'origine: DE, German; Molla di compressione VD-409A
