Molla di compressione VD-414J Acciaio inossidabile Ø 9 x 54 x 77,3 mm

Prezzi a scalare - Molla di compressione VD-414J

Quantità	Prezzo singolo [EUR]
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9700 EUR
175	3,9700 EUR
250	3,9700 EUR
350	3,9700 EUR

Molla di compressione Acquistare

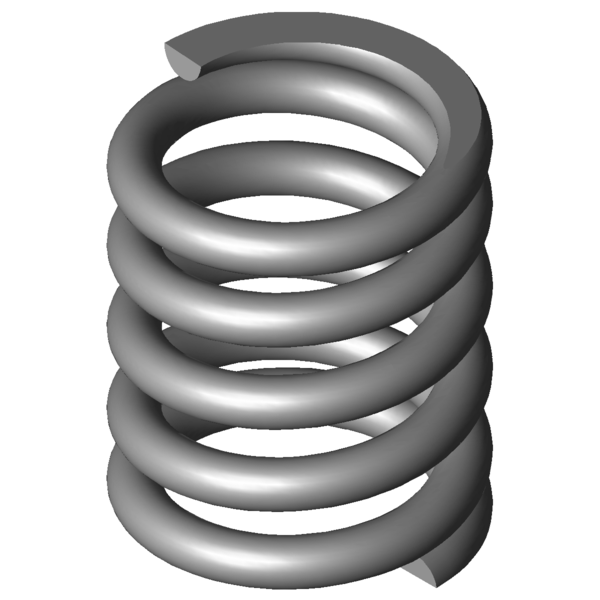

Immagine del prodotto Molla di compressione VD-414J

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-414J

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	9	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	54	mm	Diametro medio delle spire
De	63	mm	Diametro esterno delle spire
Dd	43	mm	Diametro maggiore della spina
Dh	65	mm	Diametro minore del cono
L0	77,3	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	2390,521	N	Allungamento sotto carico massimo statico
Ln	54,35	mm	Lunghezza minima a carico statico
sn	22,95	mm	Escursione elastica massima a carico statico
Fndyn	2137,5	N	Allungamento sotto carico massimo dinamico
Lndyn	56,78	mm	Lunghezza minima a carico dinamico
shdyn	6,71	mm	Escursione elastica massima a carico dinamico
S	19,514	mm	Passo della molla (da centro spira a centro spira)
n	3,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	104,167	N/mm	Costante della molla
Gew	469,204	g	Peso dell’articolo
Fntol	217	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	213	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,8	mm	(+/-) Tolleranza del diametro delle spire
L0tol	1,45	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AO	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-414J Acciaio inossidabile Ø 9 x 54 x 77,3 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-414J Acciaio inossidabile Ø 9 x 54 x 77,3 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-414J Acciaio inossidabile Ø 9 x 54 x 77,3 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-414J Acciaio inossidabile Ø 9 x 54 x 77,3 mm

calcolo del percorso della forza Molla di compressione VD-414J

Modulo di richiesta Molla di compressione VD-414J Acciaio inossidabile Ø 9 x 54 x 77,3 mm

Modulo di richiesta Molla di compressione VD-414J

Molle di compressione simili per Molla di compressione VD-414J Acciaio inossidabile Ø 9 x 54 x 77,3 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-414J	1.4310	9	63	77,3	2390,521	54,35	22,95	3,5	104,167	100,0 \| 100,0 \| 100,0 \| 100,0
D-414J	EN 10270-1	9	63	77,3	2783,249	54,35	22,95	3,5	121,28	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-364E-08	70	65	13,262	1.4310	501,29	27,2	37,8	44,0 \| 78,4 \| 40,8 \| 12,7
VD-364F	60	85,4	14,132	1.4310	712,104	35,01	50,39	44,5 \| 82,3 \| 37,7 \| 13,6
VD-350A	45	80	15,536	1.4310	576,549	42,89	37,11	44,1 \| 74,5 \| 43,0 \| 14,9
VD-369B	78,3	75	16,413	1.4310	722,176	31	44	46,5 \| 82,5 \| 41,2 \| 15,8
VD-364J-02	56	77	17,763	1.4310	752,264	34,65	42,35	47,7 \| 83,2 \| 42,8 \| 17,1
VD-364R-70	61	85	19,474	1.4310	919,177	37,8	47,2	49,0 \| 84,8 \| 43,5 \| 18,7
VD-375A	56,3	94	20,049	1.4310	802,193	53,99	40,01	48,4 \| 80,5 \| 45,5 \| 19,2
VD-375	56,3	80	31,506	1.4310	1293,686	38,94	41,06	56,9 \| 85,3 \| 55,0 \| 30,2
VD-374B	56,3	64	31,506	1.4310	789,591	38,94	25,06	57,8 \| 80,7 \| 62,3 \| 30,2
VD-405A	58	98	52,131	1.4310	1617,199	66,98	31,02	69,2 \| 86,6 \| 70,8 \| 50,1
VD-405	58	75	81,92	1.4310	2175,744	48,44	26,56	86,7 \| 92,7 \| 88,7 \| 78,6
VD-404A	58	68	81,92	1.4310	1602,304	48,44	19,56	81,5 \| 89,6 \| 76,1 \| 78,6
VD-409A	53,5	82	84,551	1.4310	2084,467	57,35	24,65	86,9 \| 89,4 \| 90,2 \| 81,2
VD-414M-01	57	91	103,821	1.4310	2240,453	69,42	21,58	95,1 \| 91,8 \| 93,9 \| 99,7
VD-414J	63	77,3	104,167	1.4310	2390,521	54,35	22,95	100,0 \| 100,0 \| 100,0 \| 100,0
VD-435	60	75	233,333	1.4310	4870,833	54,13	20,88	69,6 \| 94,1 \| 70,0 \| 44,7

Numero di molle metalliche simili: 15

Numero della tariffa doganale: 73202081; Molla di compressione VD-414J

Paese d'origine: DE, German; Molla di compressione VD-414J

Immagine del prodotto - Molle a compressione VD-414J

QR-Code: Molla di compressione VD-414J

QR-Code - Molle a compressione - VD-414J | https://www.federnshop.com/it/prodotti/molle-a-compressione/vd-414j.html
