Molla di compressione VD-389E-10 Acciaio inossidabile Ø 7 x 98 x 145 mm

Prezzi a scalare - Molla di compressione VD-389E-10

Quantità	Prezzo singolo [EUR]
1	17,2900 EUR
2	13,7700 EUR
3	10,0900 EUR
7	8,3300 EUR
17	7,1500 EUR
37	6,1700 EUR
75	6,0800 EUR
125	6,0800 EUR
175	6,0800 EUR
250	6,0800 EUR
350	6,0800 EUR

Molla di compressione Acquistare

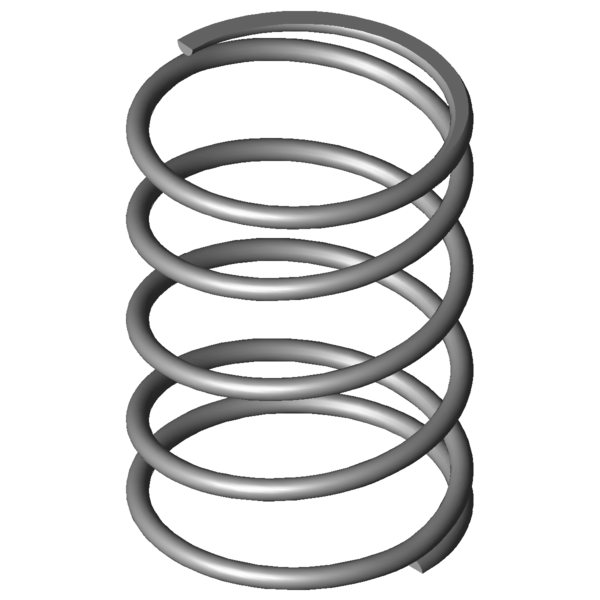

Immagine del prodotto Molla di compressione VD-389E-10

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-389E-10

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	7	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	98	mm	Diametro medio delle spire
De	105	mm	Diametro esterno delle spire
Dd	89,3	mm	Diametro maggiore della spina
Dh	108,3	mm	Diametro minore del cono
L0	145	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	617,347	N	Allungamento sotto carico massimo statico
Ln	48,2	mm	Lunghezza minima a carico statico
sn	96,8	mm	Escursione elastica massima a carico statico
Fndyn	583,546	N	Allungamento sotto carico massimo dinamico
Lndyn	53,5	mm	Lunghezza minima a carico dinamico
shdyn	45,2	mm	Escursione elastica massima a carico dinamico
S	39,429	mm	Passo della molla (da centro spira a centro spira)
n	3,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	6,378	N/mm	Costante della molla
Gew	515,116	g	Peso dell’articolo
Fntol	56,1	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	60,7	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	7,3	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AU	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-389E-10 Acciaio inossidabile Ø 7 x 98 x 145 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-389E-10 Acciaio inossidabile Ø 7 x 98 x 145 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-389E-10 Acciaio inossidabile Ø 7 x 98 x 145 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-389E-10 Acciaio inossidabile Ø 7 x 98 x 145 mm

calcolo del percorso della forza Molla di compressione VD-389E-10

Modulo di richiesta Molla di compressione VD-389E-10 Acciaio inossidabile Ø 7 x 98 x 145 mm

Modulo di richiesta Molla di compressione VD-389E-10

Molle di compressione simili per Molla di compressione VD-389E-10 Acciaio inossidabile Ø 7 x 98 x 145 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-389E-10	1.4310	7	105	145	617,347	48,2	96,8	3,5	6,378	76,0 \| 87,7 \| 76,7 \| 63,6
D-389E-10	EN 10270-1	7	105	145	719,139	48,15	96,85	3,5	7,425	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-313S	70	145	2,226	1.4310	257,969	29,12	115,88	57,4 \| 74,6 \| 62,7 \| 34,9
VD-339F	75	146	2,926	1.4310	333,163	32,12	113,88	64,6 \| 78,3 \| 69,5 \| 45,9
VD-339W	85	164	3,052	1.4310	390,717	35,97	128,03	65,9 \| 80,3 \| 69,4 \| 47,9
VD-364B	95	181	3,191	1.4310	450,496	39,82	141,18	79,6 \| 82,6 \| 77,7 \| 78,6
VD-364R-57	90	165	3,479	1.4310	371,869	58,1	106,9	72,1 \| 86,4 \| 75,4 \| 54,5
VD-364E-06	80	165	3,521	1.4310	395,725	52,6	112,4	70,4 \| 80,9 \| 75,1 \| 55,2
VD-364R-32	69	136	3,973	1.4310	251,418	72,71	63,29	65,1 \| 79,8 \| 53,1 \| 62,3
VD-364S	105	180	4,096	1.4310	553,059	44,97	135,03	90,7 \| 89,4 \| 83,6 \| 99,1
VD-364E-12	70	147	5,425	1.4310	523,262	50,55	96,45	86,2 \| 81,3 \| 92,2 \| 85,1
VD-364E-04	80	120	5,533	1.4310	456,432	37,5	82,5	81,8 \| 79,2 \| 79,6 \| 86,7
VD-364R-61	77	153	5,761	1.4310	563,216	55,23	97,77	90,0 \| 84,6 \| 95,1 \| 90,3
VD-389E-10	105	145	6,378	1.4310	617,347	48,2	96,8	76,0 \| 87,7 \| 76,7 \| 63,6
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	89,0 \| 84,2 \| 87,8 \| 95,0
VD-365	86,3	145	7,692	1.4310	790,815	42,19	102,81	86,6 \| 90,7 \| 86,1 \| 82,9
VD-389S	108	115	7,964	1.4310	405,888	64,04	50,96	75,8 \| 88,0 \| 59,2 \| 80,1
VD-394B	98	185	8,939	1.4310	1002,93	72,8	112,2	66,6 \| 87,1 \| 67,4 \| 45,4
VD-371	69,3	155	10,023	1.4310	993,127	55,91	99,09	75,6 \| 83,2 \| 79,9 \| 63,6
VD-390	108	170	10,24	1.4310	1194,368	53,36	116,64	63,1 \| 86,2 \| 63,5 \| 39,6
VD-389E-20	89	115	10,887	1.4310	750,628	46,05	68,95	74,4 \| 88,0 \| 76,7 \| 58,6
VD-414D-20	120	170	11,993	1.4310	1320,47	59,9	110,1	68,0 \| 83,5 \| 67,3 \| 53,2
VD-389G	75	153	12,148	1.4310	1107,916	61,8	91,2	72,1 \| 88,7 \| 75,0 \| 52,5
VD-396	88	180	12,727	1.4310	1387,273	71	109	66,9 \| 84,0 \| 66,7 \| 50,1
VD-394A	98	125	14,047	1.4310	1023,298	52,15	72,85	67,4 \| 89,0 \| 67,8 \| 45,4
VD-399B	81	147	16,751	1.4310	1291,565	69,9	77,1	63,2 \| 87,8 \| 63,7 \| 38,1
VD-395	88	125	20	1.4310	1480	51	74	58,9 \| 85,8 \| 59,1 \| 31,9
VD-414E	100	134	21,766	1.4310	1665,549	57,48	76,52	58,6 \| 88,5 \| 58,1 \| 29,3
VD-420	110	150	25	1.4310	2156,25	63,75	86,25	57,2 \| 87,4 \| 58,9 \| 25,5

Numero di molle metalliche simili: 26

Numero della tariffa doganale: 73202081; Molla di compressione VD-389E-10

Paese d'origine: DE, German; Molla di compressione VD-389E-10

Immagine del prodotto - Molle a compressione VD-389E-10

QR-Code: Molla di compressione VD-389E-10

QR-Code - Molle a compressione - VD-389E-10 | https://www.federnshop.com/it/prodotti/molle-a-compressione/vd-389e-10.html
