Molla di compressione VD-414D-20 Acciaio inossidabile Ø 9 x 111 x 170 mm

Prezzi a scalare - Molla di compressione VD-414D-20

Quantità	Prezzo singolo [EUR]
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9700 EUR
175	2,9700 EUR
250	2,9700 EUR
350	2,9700 EUR

Molla di compressione Acquistare

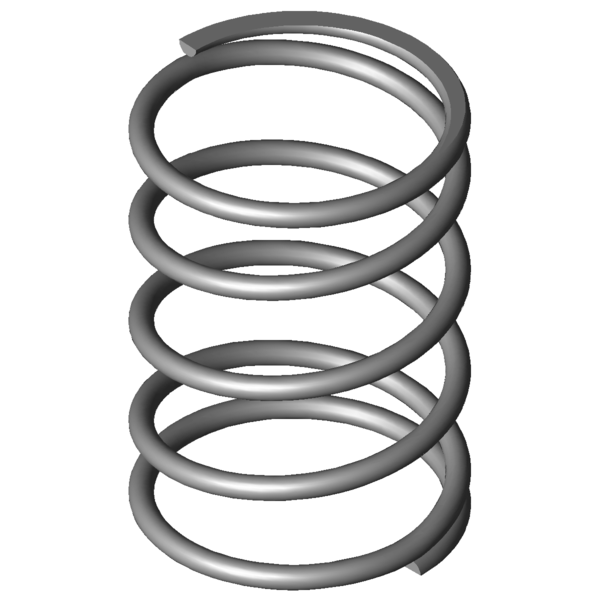

Immagine del prodotto Molla di compressione VD-414D-20

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-414D-20

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	9	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	111	mm	Diametro medio delle spire
De	120	mm	Diametro esterno delle spire
Dd	99,9	mm	Diametro maggiore della spina
Dh	123,4	mm	Diametro minore del cono
L0	170	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	1320,47	N	Allungamento sotto carico massimo statico
Ln	59,9	mm	Lunghezza minima a carico statico
sn	110,1	mm	Escursione elastica massima a carico statico
Fndyn	1258,104	N	Allungamento sotto carico massimo dinamico
Lndyn	65,1	mm	Lunghezza minima a carico dinamico
shdyn	26,3	mm	Escursione elastica massima a carico dinamico
S	46	mm	Passo della molla (da centro spira a centro spira)
n	3,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	11,993	N/mm	Costante della molla
Gew	964,4748	g	Peso dell’articolo
Fntol	94,12	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	93,1	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1,9	mm	(+/-) Tolleranza del diametro delle spire
L0tol	6,2	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AK	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-414D-20 Acciaio inossidabile Ø 9 x 111 x 170 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-414D-20 Acciaio inossidabile Ø 9 x 111 x 170 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-414D-20 Acciaio inossidabile Ø 9 x 111 x 170 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-414D-20 Acciaio inossidabile Ø 9 x 111 x 170 mm

calcolo del percorso della forza Molla di compressione VD-414D-20

Modulo di richiesta Molla di compressione VD-414D-20 Acciaio inossidabile Ø 9 x 111 x 170 mm

Modulo di richiesta Molla di compressione VD-414D-20

Molle di compressione simili per Molla di compressione VD-414D-20 Acciaio inossidabile Ø 9 x 111 x 170 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-414D-20	1.4310	9	120	170	1320,47	59,9	110,1	3,5	11,993	81,6 \| 93,6 \| 82,9 \| 68,4
D-414D-20	EN 10270-1	9	120	170	1538,242	59,84	110,16	3,5	13,964	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-364R-57	90	165	3,479	1.4310	371,869	58,1	106,9	59,5 \| 74,2 \| 61,9 \| 42,4
VD-364E-06	80	165	3,521	1.4310	395,725	52,6	112,4	59,4 \| 69,9 \| 65,3 \| 42,9
VD-389E-12	105	230	4,058	1.4310	658,685	67,7	162,3	66,2 \| 78,7 \| 70,5 \| 49,5
VD-364S	105	180	4,096	1.4310	553,059	44,97	135,03	68,2 \| 81,7 \| 73,0 \| 50,0
VD-389B	120	216	4,16	1.4310	688,374	50,53	165,47	68,7 \| 84,1 \| 71,3 \| 50,7
VD-364R-61	77	153	5,761	1.4310	563,216	55,23	97,77	53,2 \| 77,1 \| 56,0 \| 26,5
VD-389E-10	105	145	6,378	1.4310	617,347	48,2	96,8	58,6 \| 88,5 \| 58,1 \| 29,3
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	77,9 \| 72,4 \| 79,4 \| 81,9
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	85,6 \| 80,4 \| 92,1 \| 84,5
VD-365	86,3	145	7,692	1.4310	790,815	42,19	102,81	59,7 \| 82,9 \| 61,0 \| 35,3
VD-389S	108	115	7,964	1.4310	405,888	64,04	50,96	57,1 \| 89,1 \| 45,5 \| 36,6
VD-414D-10	135	185	8,2	1.4310	1008,974	61,95	123,05	100,0 \| 100,0 \| 100,0 \| 100,0
VD-394B	98	185	8,939	1.4310	1002,93	72,8	112,2	63,9 \| 86,4 \| 64,2 \| 41,1
VD-390	108	170	10,24	1.4310	1194,368	53,36	116,64	67,5 \| 86,8 \| 68,7 \| 47,0
VD-414D-20	120	170	11,993	1.4310	1320,47	59,9	110,1	81,6 \| 93,6 \| 82,9 \| 68,4
VD-389G	75	153	12,148	1.4310	1107,916	61,8	91,2	70,4 \| 80,1 \| 75,2 \| 55,8
VD-396	88	180	12,727	1.4310	1387,273	71	109	76,3 \| 83,8 \| 80,7 \| 64,4
VD-415	135	205	12,8	1.4310	1770,2	66,7	138,3	76,8 \| 93,4 \| 73,0 \| 64,1
VD-414F	100	200	13,851	1.4310	1661,592	80,04	119,96	75,7 \| 88,9 \| 79,1 \| 59,2
VD-394A	98	125	14,047	1.4310	1023,298	52,15	72,85	78,7 \| 93,4 \| 78,3 \| 64,5
VD-421	110	230	15,909	1.4310	2247,159	88,75	141,25	67,2 \| 84,0 \| 66,0 \| 51,5
VD-399B	81	147	16,751	1.4310	1291,565	69,9	77,1	84,1 \| 87,0 \| 88,4 \| 77,0
VD-414E	100	134	21,766	1.4310	1665,549	57,48	76,52	100,0 \| 100,0 \| 100,0 \| 100,0
VD-420	110	150	25	1.4310	2156,25	63,75	86,25	86,7 \| 90,1 \| 83,0 \| 87,1
VD-426	90	175	31,072	1.4310	2772,283	85,78	89,22	76,2 \| 85,5 \| 72,9 \| 70,0
VD-429A	84	200	39,26	1.4310	3344,951	114,8	85,2	65,7 \| 87,4 \| 66,7 \| 43,0

Numero di molle metalliche simili: 25

Numero della tariffa doganale: 73202081; Molla di compressione VD-414D-20

Paese d'origine: DE, German; Molla di compressione VD-414D-20
