Molla di compressione VD-414D-10 Acciaio inossidabile Ø 9 x 126 x 185 mm

Prezzi a scalare - Molla di compressione VD-414D-10

Quantità	Prezzo singolo [EUR]
1	19,3600 EUR
2	15,4300 EUR
3	12,4800 EUR
7	10,6000 EUR
17	9,3700 EUR
37	8,2100 EUR
75	8,1200 EUR
125	8,1200 EUR
175	8,1200 EUR
250	8,1200 EUR
350	8,1200 EUR

Molla di compressione Acquistare

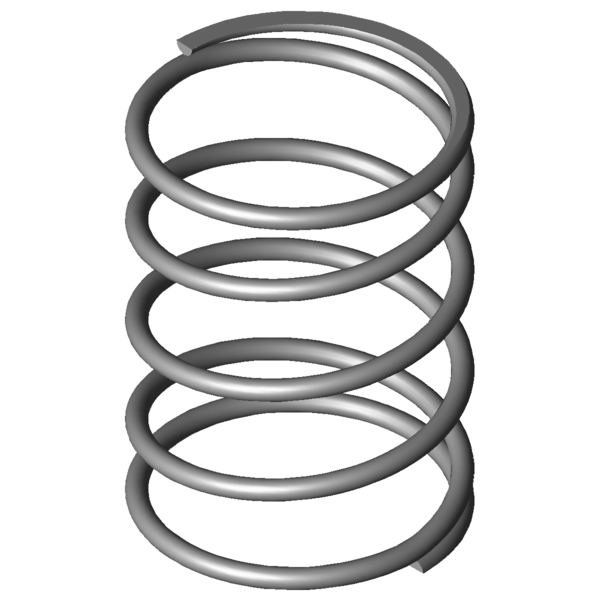

Immagine del prodotto Molla di compressione VD-414D-10

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-414D-10

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	9	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	126	mm	Diametro medio delle spire
De	135	mm	Diametro esterno delle spire
Dd	114,5	mm	Diametro maggiore della spina
Dh	138,7	mm	Diametro minore del cono
L0	185	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	1008,974	N	Allungamento sotto carico massimo statico
Ln	61,95	mm	Lunghezza minima a carico statico
sn	123,05	mm	Escursione elastica massima a carico statico
Fndyn	957,726	N	Allungamento sotto carico massimo dinamico
Lndyn	68,2	mm	Lunghezza minima a carico dinamico
shdyn	45,4	mm	Escursione elastica massima a carico dinamico
S	50,286	mm	Passo della molla (da centro spira a centro spira)
n	3,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	8,2	N/mm	Costante della molla
Gew	1094,8092	g	Peso dell’articolo
Fntol	86,94	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	86,1	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	2,3	mm	(+/-) Tolleranza del diametro delle spire
L0tol	8,8	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AZ	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-414D-10 Acciaio inossidabile Ø 9 x 126 x 185 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-414D-10 Acciaio inossidabile Ø 9 x 126 x 185 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-414D-10 Acciaio inossidabile Ø 9 x 126 x 185 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-414D-10 Acciaio inossidabile Ø 9 x 126 x 185 mm

calcolo del percorso della forza Molla di compressione VD-414D-10

Modulo di richiesta Molla di compressione VD-414D-10 Acciaio inossidabile Ø 9 x 126 x 185 mm

Modulo di richiesta Molla di compressione VD-414D-10

Molle di compressione simili per Molla di compressione VD-414D-10 Acciaio inossidabile Ø 9 x 126 x 185 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-414D-10	1.4310	9	135	185	1008,974	61,95	123,05	3,5	8,2	100,0 \| 100,0 \| 100,0 \| 100,0
D-414D-10	EN 10270-1	9	135	185	1175,116	61,91	123,09	3,5	9,547	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-364B	95	181	3,191	1.4310	450,496	39,82	141,18	60,4 \| 76,4 \| 65,9 \| 38,9
VD-364R-57	90	165	3,479	1.4310	371,869	58,1	106,9	59,5 \| 74,2 \| 61,9 \| 42,4
VD-364E-06	80	165	3,521	1.4310	395,725	52,6	112,4	59,4 \| 69,9 \| 65,3 \| 42,9
VD-341	68	180	3,977	1.4310	529,678	46,8	133,2	53,6 \| 82,0 \| 55,1 \| 23,6
VD-389E-12	105	230	4,058	1.4310	658,685	67,7	162,3	66,2 \| 78,7 \| 70,5 \| 49,5
VD-364S	105	180	4,096	1.4310	553,059	44,97	135,03	68,2 \| 81,7 \| 73,0 \| 50,0
VD-389B	120	216	4,16	1.4310	688,374	50,53	165,47	68,7 \| 84,1 \| 71,3 \| 50,7
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	56,3 \| 84,7 \| 55,2 \| 29,0
VD-414D-12	135	280	5,218	1.4310	1006,551	87,1	192,9	78,0 \| 88,7 \| 81,8 \| 63,6
VD-414A	150	254	5,851	1.4310	1110,301	64,25	189,75	78,9 \| 87,6 \| 77,9 \| 71,4
VD-389E-10	105	145	6,378	1.4310	617,347	48,2	96,8	58,6 \| 88,5 \| 58,1 \| 29,3
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	77,9 \| 72,4 \| 79,4 \| 81,9
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	85,6 \| 80,4 \| 92,1 \| 84,5
VD-414D-22	120	255	7,632	1.4310	1276,094	87,8	167,2	85,5 \| 87,1 \| 76,3 \| 93,1
VD-414D-10	135	185	8,2	1.4310	1008,974	61,95	123,05	100,0 \| 100,0 \| 100,0 \| 100,0
VD-394B	98	185	8,939	1.4310	1002,93	72,8	112,2	63,9 \| 86,4 \| 64,2 \| 41,1
VD-390	108	170	10,24	1.4310	1194,368	53,36	116,64	67,5 \| 86,8 \| 68,7 \| 47,0
VD-414D-20	120	170	11,993	1.4310	1320,47	59,9	110,1	81,6 \| 93,6 \| 82,9 \| 68,4
VD-396	88	180	12,727	1.4310	1387,273	71	109	76,3 \| 83,8 \| 80,7 \| 64,4
VD-415	135	205	12,8	1.4310	1770,2	66,7	138,3	76,8 \| 93,4 \| 73,0 \| 64,1
VD-414F	100	200	13,851	1.4310	1661,592	80,04	119,96	100,0 \| 100,0 \| 100,0 \| 100,0
VD-421	110	230	15,909	1.4310	2247,159	88,75	141,25	85,3 \| 89,3 \| 79,4 \| 87,1
VD-414E	100	134	21,766	1.4310	1665,549	57,48	76,52	78,1 \| 89,0 \| 81,8 \| 63,6
VD-420	110	150	25	1.4310	2156,25	63,75	86,25	71,7 \| 85,3 \| 74,5 \| 55,4
VD-426	90	175	31,072	1.4310	2772,283	85,78	89,22	67,0 \| 89,2 \| 67,2 \| 44,6
VD-429A	84	200	39,26	1.4310	3344,951	114,8	85,2	62,3 \| 91,3 \| 60,3 \| 35,3
VD-432	73	200	41,169	1.4310	3352,762	118,56	81,44	60,0 \| 87,7 \| 58,7 \| 33,6

Numero di molle metalliche simili: 26

Numero della tariffa doganale: 73202081; Molla di compressione VD-414D-10

Paese d'origine: DE, German; Molla di compressione VD-414D-10
