Molla di compressione VD-414D-12 Acciaio inossidabile Ø 9 x 126 x 280 mm

Prezzi a scalare - Molla di compressione VD-414D-12

Quantità	Prezzo singolo [EUR]
1	37,1900 EUR
2	29,6300 EUR
3	28,2300 EUR
7	25,1100 EUR
17	23,2700 EUR
37	21,7700 EUR
75	21,6400 EUR
125	21,6400 EUR
175	21,6400 EUR
250	21,6400 EUR
350	21,6400 EUR

Molla di compressione Acquistare

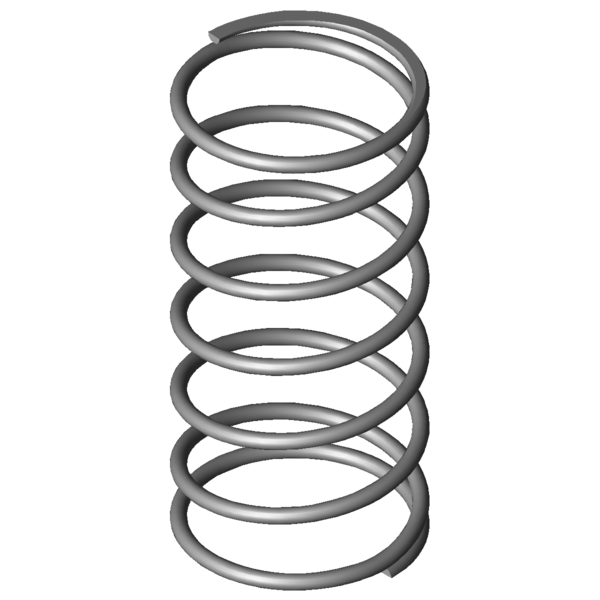

Immagine del prodotto Molla di compressione VD-414D-12

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-414D-12

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	9	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	126	mm	Diametro medio delle spire
De	135	mm	Diametro esterno delle spire
Dd	114,5	mm	Diametro maggiore della spina
Dh	138,7	mm	Diametro minore del cono
L0	280	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	1006,551	N	Allungamento sotto carico massimo statico
Ln	87,1	mm	Lunghezza minima a carico statico
sn	192,9	mm	Escursione elastica massima a carico statico
Fndyn	955,937	N	Allungamento sotto carico massimo dinamico
Lndyn	96,8	mm	Lunghezza minima a carico dinamico
shdyn	71,5	mm	Escursione elastica massima a carico dinamico
S	49,273	mm	Passo della molla (da centro spira a centro spira)
n	5,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	5,218	N/mm	Costante della molla
Gew	1492,9217	g	Peso dell’articolo
Fntol	78,17	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	77,4	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	2,3	mm	(+/-) Tolleranza del diametro delle spire
L0tol	12,1	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#BD	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-414D-12 Acciaio inossidabile Ø 9 x 126 x 280 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-414D-12 Acciaio inossidabile Ø 9 x 126 x 280 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-414D-12 Acciaio inossidabile Ø 9 x 126 x 280 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-414D-12 Acciaio inossidabile Ø 9 x 126 x 280 mm

calcolo del percorso della forza Molla di compressione VD-414D-12

Modulo di richiesta Molla di compressione VD-414D-12 Acciaio inossidabile Ø 9 x 126 x 280 mm

Modulo di richiesta Molla di compressione VD-414D-12

Molle di compressione simili per Molla di compressione VD-414D-12 Acciaio inossidabile Ø 9 x 126 x 280 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-414D-12	1.4310	9	135	280	1006,551	87,1	192,9	5,5	5,218	100,0 \| 100,0 \| 100,0 \| 100,0
D-414D-12	EN 10270-1	9	135	280	1172,521	87	193	5,5	6,075	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-339Z-03	75	273	1,876	1.4310	382,194	69,25	203,76	57,3 \| 69,5 \| 66,3 \| 35,9
VD-339X	85	252	1,942	1.4310	390,717	50,81	201,19	58,0 \| 69,5 \| 67,3 \| 37,2
VD-364C	95	278	2,031	1.4310	450,206	56,29	221,71	60,6 \| 76,9 \| 65,9 \| 38,9
VD-364R-50	115	196	2,502	1.4310	376,542	45,5	150,5	59,9 \| 74,0 \| 57,7 \| 47,9
VD-342	68	275	2,573	1.4310	535,526	66,87	208,13	63,4 \| 68,0 \| 72,9 \| 49,3
VD-364T	105	291	2,606	1.4310	593,05	63,47	227,53	67,7 \| 81,3 \| 71,8 \| 50,0
VD-389E-14	105	350	2,626	1.4310	664,391	97	253	66,7 \| 78,5 \| 71,1 \| 50,3
VD-389C	120	331	2,647	1.4310	687,24	71,4	259,6	68,6 \| 83,8 \| 71,3 \| 50,7
VD-414D-14	135	425	3,376	1.4310	1013,918	124,7	300,3	78,4 \| 88,6 \| 81,8 \| 64,7
VD-414B	150	389	3,724	1.4310	1110,833	90,67	298,33	78,8 \| 87,3 \| 77,6 \| 71,4
VD-389E-12	105	230	4,058	1.4310	658,685	67,7	162,3	77,3 \| 79,2 \| 74,8 \| 77,8
VD-389B	120	216	4,16	1.4310	688,374	50,53	165,47	79,4 \| 81,3 \| 77,1 \| 79,7
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	86,0 \| 81,2 \| 90,7 \| 85,9
VD-414D-24	120	390	4,938	1.4310	1334,862	119,7	270,3	85,0 \| 86,9 \| 73,4 \| 94,6
VD-414D-12	135	280	5,218	1.4310	1006,551	87,1	192,9	100,0 \| 100,0 \| 100,0 \| 100,0
VD-394C	98	285	5,784	1.4310	1030,1	106,9	178,1	90,6 \| 86,6 \| 95,0 \| 90,2
VD-414A	150	254	5,851	1.4310	1110,301	64,25	189,75	92,4 \| 93,6 \| 94,5 \| 89,2
VD-391	108	260	6,516	1.4310	1207,401	74,71	185,29	85,7 \| 87,2 \| 89,7 \| 80,1
VD-414D-22	120	255	7,632	1.4310	1276,094	87,8	167,2	81,5 \| 93,3 \| 82,8 \| 68,4
VD-414G	100	332	8,019	1.4310	1658,676	125,16	206,84	76,1 \| 86,1 \| 77,0 \| 65,1
VD-416	135	315	8,145	1.4310	1805,109	93,39	221,61	76,1 \| 93,0 \| 71,4 \| 64,1
VD-414D-10	135	185	8,2	1.4310	1008,974	61,95	123,05	78,0 \| 88,7 \| 81,8 \| 63,6
VD-397	88	285	8,235	1.4310	1515,294	101	184	76,1 \| 84,1 \| 80,9 \| 63,4
VD-422	110	345	10,294	1.4310	2251,838	126,25	218,75	67,1 \| 84,2 \| 66,4 \| 50,7
VD-414D-20	120	170	11,993	1.4310	1320,47	59,9	110,1	64,5 \| 83,2 \| 66,7 \| 43,5
VD-415	135	205	12,8	1.4310	1770,2	66,7	138,3	64,3 \| 87,7 \| 64,3 \| 40,8
VD-421	110	230	15,909	1.4310	2247,159	88,75	141,25	58,8 \| 84,5 \| 59,0 \| 32,8
VD-426A	90	230	17,989	1.4310	1733,81	133,62	96,38	54,2 \| 79,6 \| 54,0 \| 29,0
VD-427	90	255	20,106	1.4310	2680,894	121,66	133,34	54,0 \| 82,6 \| 53,3 \| 26,0
VD-433	73	285	27,995	1.4310	3360,996	164,94	120,06	48,5 \| 80,8 \| 46,1 \| 18,6

Numero di molle metalliche simili: 29

Numero della tariffa doganale: 73202081; Molla di compressione VD-414D-12

Paese d'origine: DE, German; Molla di compressione VD-414D-12

Immagine del prodotto - Molle a compressione VD-414D-12

QR-Code: Molla di compressione VD-414D-12

QR-Code - Molle a compressione - VD-414D-12 | https://www.federnshop.com/it/prodotti/molle-a-compressione/vd-414d-12.html
