Molla di compressione VD-394C Acciaio inossidabile Ø 8 x 90 x 285 mm

Prezzi a scalare - Molla di compressione VD-394C

Quantità	Prezzo singolo [EUR]
1	18,8000 EUR
2	14,9700 EUR
3	11,4700 EUR
7	9,9300 EUR
17	8,7700 EUR
37	7,3800 EUR
75	7,2700 EUR
125	7,2700 EUR
175	7,2700 EUR
250	7,2700 EUR
350	7,2700 EUR

Molla di compressione Acquistare

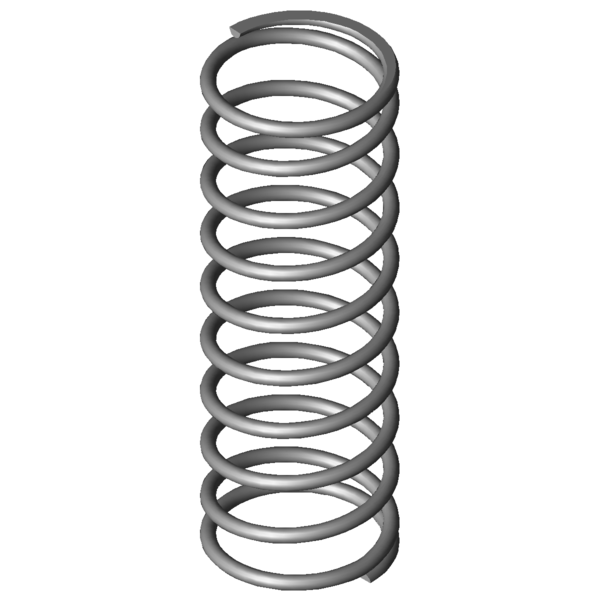

Immagine del prodotto Molla di compressione VD-394C

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-394C

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	8	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	90	mm	Diametro medio delle spire
De	98	mm	Diametro esterno delle spire
Dd	80,3	mm	Diametro maggiore della spina
Dh	101,4	mm	Diametro minore del cono
L0	285	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	1030,1	N	Allungamento sotto carico massimo statico
Ln	106,9	mm	Lunghezza minima a carico statico
sn	178,1	mm	Escursione elastica massima a carico statico
Fndyn	991,3	N	Allungamento sotto carico massimo dinamico
Lndyn	113,6	mm	Lunghezza minima a carico dinamico
shdyn	70,9	mm	Escursione elastica massima a carico dinamico
S	32,588	mm	Passo della molla (da centro spira a centro spira)
n	8,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	5,784	N/mm	Costante della molla
Gew	1180	g	Peso dell’articolo
Fntol	65,14	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	65,4	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	8,8	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AY	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-394C Acciaio inossidabile Ø 8 x 90 x 285 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-394C Acciaio inossidabile Ø 8 x 90 x 285 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-394C Acciaio inossidabile Ø 8 x 90 x 285 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-394C Acciaio inossidabile Ø 8 x 90 x 285 mm

calcolo del percorso della forza Molla di compressione VD-394C

Modulo di richiesta Molla di compressione VD-394C Acciaio inossidabile Ø 8 x 90 x 285 mm

Modulo di richiesta Molla di compressione VD-394C

Molle di compressione simili per Molla di compressione VD-394C Acciaio inossidabile Ø 8 x 90 x 285 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-394C	1.4310	8	98	285	1030,1	106,9	178,1	8,5	5,784	100,0 \| 100,0 \| 100,0 \| 100,0
D-394C	EN 10270-1	8	98	285	1199,3	106,9	178,1	8,5	6,734	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-364R-34	69	296	1,825	1.4310	275,469	145,08	150,92	55,4 \| 78,9 \| 55,7 \| 31,6
VD-339Z-03	75	273	1,876	1.4310	382,194	69,25	203,76	57,7 \| 78,3 \| 62,3 \| 32,4
VD-339X	85	252	1,942	1.4310	390,717	50,81	201,19	58,7 \| 79,2 \| 63,2 \| 33,6
VD-364C	95	278	2,031	1.4310	450,206	56,29	221,71	61,6 \| 87,7 \| 62,0 \| 35,1
VD-364R-58	90	210	2,251	1.4310	285,527	83,15	126,85	56,2 \| 80,2 \| 49,5 \| 38,9
VD-342	68	275	2,573	1.4310	535,526	66,87	208,13	63,1 \| 76,1 \| 68,8 \| 44,5
VD-364T	105	291	2,606	1.4310	593,05	63,47	227,53	67,7 \| 90,0 \| 67,9 \| 45,1
VD-389E-14	105	350	2,626	1.4310	664,391	97	253	66,8 \| 87,4 \| 67,4 \| 45,4
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	69,4 \| 83,5 \| 73,6 \| 51,1
VD-366A	86,3	230	3,167	1.4310	460,969	84,46	145,54	66,8 \| 82,5 \| 63,2 \| 54,8
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	80,7 \| 90,8 \| 83,4 \| 68,0
VD-389E-12	105	230	4,058	1.4310	658,685	67,7	162,3	78,3 \| 87,2 \| 77,5 \| 70,2
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	86,0 \| 92,2 \| 88,3 \| 77,5
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	83,1 \| 81,3 \| 83,4 \| 84,6
VD-394C	98	285	5,784	1.4310	1030,1	106,9	178,1	100,0 \| 100,0 \| 100,0 \| 100,0
VD-391	108	260	6,516	1.4310	1207,401	74,71	185,29	91,2 \| 94,0 \| 90,7 \| 88,8
VD-389H	75	254	7,033	1.4310	1107,277	96,56	157,44	85,8 \| 84,4 \| 90,7 \| 82,2
VD-414D-22	120	255	7,632	1.4310	1276,094	87,8	167,2	83,3 \| 86,7 \| 87,3 \| 75,8
VD-414G	100	332	8,019	1.4310	1658,676	125,16	206,84	79,0 \| 90,9 \| 74,1 \| 72,1
VD-397	88	285	8,235	1.4310	1515,294	101	184	83,1 \| 96,6 \| 82,4 \| 70,2
VD-394B	98	185	8,939	1.4310	1002,93	72,8	112,2	77,7 \| 88,3 \| 80,2 \| 64,7
VD-422	110	345	10,294	1.4310	2251,838	126,25	218,75	67,9 \| 83,9 \| 63,6 \| 56,2
VD-403	71	300	11,467	1.4310	1888,529	135,3	164,7	71,0 \| 89,1 \| 73,5 \| 50,4
VD-428	90	370	13,672	1.4310	2741,211	169,5	200,5	45,2 \| 78,1 \| 41,6 \| 15,8
VD-414F	100	200	13,851	1.4310	1661,592	80,04	119,96	64,0 \| 85,7 \| 64,7 \| 41,8
VD-421	110	230	15,909	1.4310	2247,159	88,75	141,25	60,7 \| 83,3 \| 62,6 \| 36,4
VD-426A	90	230	17,989	1.4310	1733,81	133,62	96,38	57,7 \| 84,2 \| 56,8 \| 32,2
VD-427	90	255	20,106	1.4310	2680,894	121,66	133,34	57,5 \| 87,1 \| 56,6 \| 28,8
VD-414M	63	281	23,522	1.4310	2399,593	178,98	102,02	52,9 \| 83,9 \| 50,1 \| 24,6
VD-433	73	285	27,995	1.4310	3360,996	164,94	120,06	51,5 \| 84,8 \| 49,0 \| 20,7

Numero di molle metalliche simili: 29

Numero della tariffa doganale: 73202081; Molla di compressione VD-394C

Paese d'origine: DE, German; Molla di compressione VD-394C
