Molla di compressione VD-389H Acciaio inossidabile Ø 7 x 68 x 254 mm

Prezzi a scalare - Molla di compressione VD-389H

Quantità	Prezzo singolo [EUR]
1	18,8000 EUR
2	14,9700 EUR
3	11,4700 EUR
7	9,9300 EUR
17	8,7700 EUR
37	7,3800 EUR
75	7,2700 EUR
125	7,2700 EUR
175	7,2700 EUR
250	7,2700 EUR
350	7,2700 EUR

Molla di compressione Acquistare

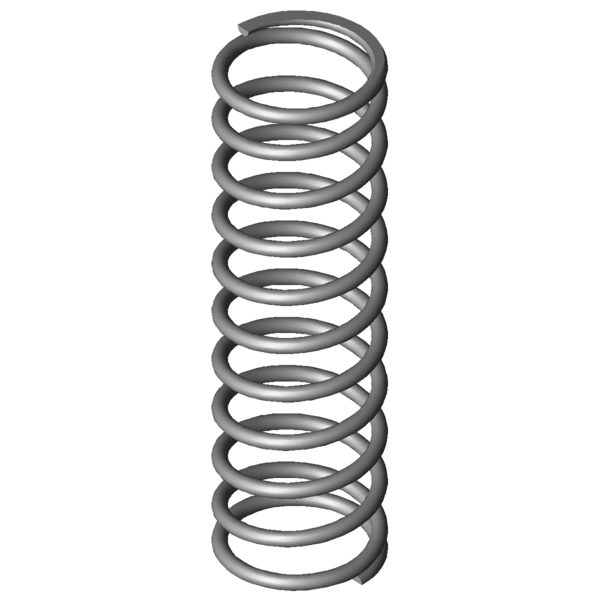

Immagine del prodotto Molla di compressione VD-389H

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-389H

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	7	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	68	mm	Diametro medio delle spire
De	75	mm	Diametro esterno delle spire
Dd	59	mm	Diametro maggiore della spina
Dh	77,5	mm	Diametro minore del cono
L0	254	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	1107,277	N	Allungamento sotto carico massimo statico
Ln	96,56	mm	Lunghezza minima a carico statico
sn	157,44	mm	Escursione elastica massima a carico statico
Fndyn	1050,753	N	Allungamento sotto carico massimo dinamico
Lndyn	104,6	mm	Lunghezza minima a carico dinamico
shdyn	43,96	mm	Escursione elastica massima a carico dinamico
S	26	mm	Passo della molla (da centro spira a centro spira)
n	9,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	7,033	N/mm	Costante della molla
Gew	747,3483	g	Peso dell’articolo
Fntol	60,1	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	59,3	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1,2	mm	(+/-) Tolleranza del diametro delle spire
L0tol	6,19	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AY	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-389H Acciaio inossidabile Ø 7 x 68 x 254 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-389H Acciaio inossidabile Ø 7 x 68 x 254 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-389H Acciaio inossidabile Ø 7 x 68 x 254 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-389H Acciaio inossidabile Ø 7 x 68 x 254 mm

calcolo del percorso della forza Molla di compressione VD-389H

Modulo di richiesta Molla di compressione VD-389H Acciaio inossidabile Ø 7 x 68 x 254 mm

Modulo di richiesta Molla di compressione VD-389H

Molle di compressione simili per Molla di compressione VD-389H Acciaio inossidabile Ø 7 x 68 x 254 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-389H	1.4310	7	75	254	1107,277	96,56	157,44	9,5	7,033	72,6 \| 91,2 \| 73,5 \| 53,0
D-389H	EN 10270-1	7	75	254	1289,187	96,56	157,44	9,5	8,189	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-339Z-03	75	273	1,876	1.4310	382,194	69,25	203,76	69,9 \| 88,3 \| 71,0 \| 50,3
VD-339X	85	252	1,942	1.4310	390,717	50,81	201,19	70,9 \| 88,4 \| 72,2 \| 52,1
VD-342	68	275	2,573	1.4310	535,526	66,87	208,13	79,3 \| 85,1 \| 83,8 \| 69,0
VD-364R-33	69	200	2,701	1.4310	265,656	101,66	98,34	72,8 \| 90,0 \| 56,1 \| 72,5
VD-339Z-02	75	178	2,899	1.4310	375,884	48,34	129,67	80,0 \| 86,0 \| 76,2 \| 77,8
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	65,9 \| 89,2 \| 66,4 \| 42,0
VD-366A	86,3	230	3,167	1.4310	460,969	84,46	145,54	89,6 \| 94,8 \| 89,0 \| 85,0
VD-364E-14	70	220	3,51	1.4310	519,193	72,1	147,9	94,0 \| 92,7 \| 95,0 \| 94,2
VD-364R-62	77	230	3,728	1.4310	563,555	78,81	151,19	100,0 \| 100,0 \| 100,0 \| 100,0
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	90,8 \| 95,0 \| 91,6 \| 85,8
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	78,4 \| 91,7 \| 79,9 \| 63,7
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	84,1 \| 93,4 \| 82,8 \| 76,1
VD-378A	56,3	250	5,961	1.4310	585,228	151,82	98,18	81,4 \| 91,7 \| 60,6 \| 91,9
VD-372	69,3	235	6,485	1.4310	1008,22	79,54	155,46	76,1 \| 94,4 \| 76,6 \| 57,5
VD-389H	75	254	7,033	1.4310	1107,277	96,56	157,44	72,6 \| 91,2 \| 73,5 \| 53,0
VD-397	88	285	8,235	1.4310	1515,294	101	184	84,0 \| 87,3 \| 79,3 \| 85,4
VD-378	56,3	250	8,822	1.4310	1264,448	106,67	143,33	83,7 \| 91,7 \| 86,0 \| 73,5
VD-399C	81	220	10,839	1.4310	1308,316	99,29	120,71	61,5 \| 88,6 \| 61,5 \| 34,4
VD-403	71	300	11,467	1.4310	1888,529	135,3	164,7	75,8 \| 88,9 \| 77,1 \| 61,3
VD-402	71	205	16,863	1.4310	1819,055	97,13	107,87	52,9 \| 85,4 \| 51,2 \| 22,1
VD-426A	90	230	17,989	1.4310	1733,81	133,62	96,38	50,2 \| 81,9 \| 48,1 \| 20,7
VD-427	90	255	20,106	1.4310	2680,894	121,66	133,34	50,6 \| 78,6 \| 54,6 \| 18,5
VD-414M	63	281	23,522	1.4310	2399,593	178,98	102,02	54,3 \| 81,5 \| 53,8 \| 27,6
VD-433	73	285	27,995	1.4310	3360,996	164,94	120,06	46,6 \| 78,5 \| 48,1 \| 13,3
VD-432	73	200	41,169	1.4310	3352,762	118,56	81,44	41,7 \| 80,6 \| 35,3 \| 9,1
VD-438	60	230	56	1.4310	3797,5	162,19	67,81	43,0 \| 82,5 \| 35,1 \| 11,6

Numero di molle metalliche simili: 25

Numero della tariffa doganale: 73202081; Molla di compressione VD-389H

Paese d'origine: DE, German; Molla di compressione VD-389H

Immagine del prodotto - Molle a compressione VD-389H

QR-Code: Molla di compressione VD-389H

QR-Code - Molle a compressione - VD-389H | https://www.federnshop.com/it/prodotti/molle-a-compressione/vd-389h.html
