Molla di compressione VD-369E Acciaio inossidabile Ø 6,3 x 72 x 210 mm

Prezzi a scalare - Molla di compressione VD-369E

Quantità	Prezzo singolo [EUR]
1	16,0400 EUR
2	12,7700 EUR
3	8,7800 EUR
7	6,9200 EUR
17	5,3000 EUR
37	4,5500 EUR
75	4,4900 EUR
125	4,4900 EUR
175	4,4900 EUR
250	4,4900 EUR
350	4,4900 EUR

Molla di compressione Acquistare

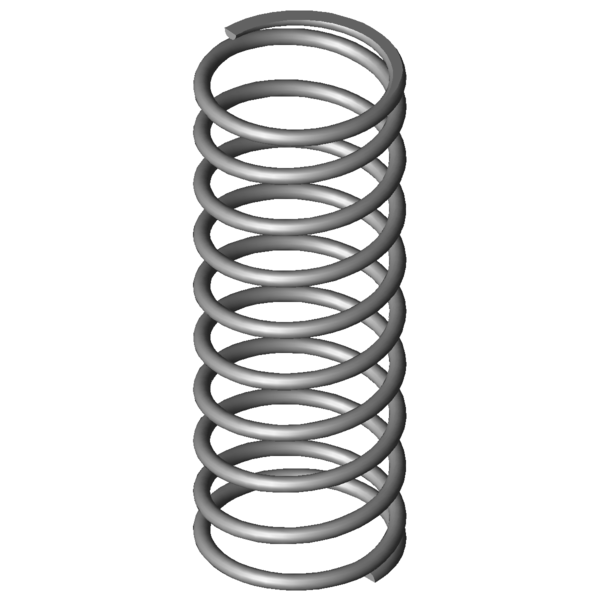

Immagine del prodotto Molla di compressione VD-369E

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-369E

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	6,3	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	72	mm	Diametro medio delle spire
De	78,3	mm	Diametro esterno delle spire
Dd	64,3	mm	Diametro maggiore della spina
Dh	81,9	mm	Diametro minore del cono
L0	210	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	555,897	N	Allungamento sotto carico massimo statico
Ln	82,05	mm	Lunghezza minima a carico statico
sn	127,95	mm	Escursione elastica massima a carico statico
Fndyn	520,922	N	Allungamento sotto carico massimo dinamico
Lndyn	90,1	mm	Lunghezza minima a carico dinamico
shdyn	79,2	mm	Escursione elastica massima a carico dinamico
S	23,965	mm	Passo della molla (da centro spira a centro spira)
n	8,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	4,345	N/mm	Costante della molla
Gew	585,2253	g	Peso dell’articolo
Fntol	41,75	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	47,1	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1,2	mm	(+/-) Tolleranza del diametro delle spire
L0tol	7,5	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AQ	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-369E Acciaio inossidabile Ø 6,3 x 72 x 210 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-369E Acciaio inossidabile Ø 6,3 x 72 x 210 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-369E Acciaio inossidabile Ø 6,3 x 72 x 210 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-369E Acciaio inossidabile Ø 6,3 x 72 x 210 mm

calcolo del percorso della forza Molla di compressione VD-369E

Modulo di richiesta Molla di compressione VD-369E Acciaio inossidabile Ø 6,3 x 72 x 210 mm

Modulo di richiesta Molla di compressione VD-369E

Molle di compressione simili per Molla di compressione VD-369E Acciaio inossidabile Ø 6,3 x 72 x 210 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-369E	1.4310	6,3	78,3	210	555,897	82,05	127,95	8,5	4,345	100,0 \| 100,0 \| 100,0 \| 100,0
D-369E	EN 10270-1	6,3	78,3	210	647,476	82	128	8,5	5,058	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-313S-01	70	203	1,417	1.4310	229,232	41,18	161,82	58,6 \| 83,2 \| 60,2 \| 32,6
VD-339G	75	224	1,862	1.4310	332,631	45,34	178,66	65,2 \| 87,0 \| 65,7 \| 42,9
VD-339J-04	58	210	1,896	1.4310	241,226	82,75	127,25	65,6 \| 81,8 \| 71,4 \| 43,6
VD-339X	85	252	1,942	1.4310	390,717	50,81	201,19	65,5 \| 84,9 \| 66,9 \| 44,7
VD-339J-11	68	173	2,156	1.4310	265,363	49,91	123,09	67,3 \| 80,2 \| 72,0 \| 49,6
VD-364R-58	90	210	2,251	1.4310	285,527	83,15	126,85	73,7 \| 94,1 \| 75,3 \| 51,8
VD-364R-33	69	200	2,701	1.4310	265,656	101,66	98,34	71,8 \| 90,7 \| 62,3 \| 62,2
VD-339Z-02	75	178	2,899	1.4310	375,884	48,34	129,67	78,8 \| 86,6 \| 83,1 \| 66,7
VD-339W	85	164	3,052	1.4310	390,717	35,97	128,03	79,5 \| 83,2 \| 85,1 \| 70,2
VD-366A	86,3	230	3,167	1.4310	460,969	84,46	145,54	84,1 \| 94,0 \| 85,4 \| 72,9
VD-364E-14	70	220	3,51	1.4310	519,193	72,1	147,9	87,2 \| 90,7 \| 90,0 \| 80,8
VD-364E-06	80	165	3,521	1.4310	395,725	52,6	112,4	82,8 \| 87,9 \| 79,5 \| 81,0
VD-364R-62	77	230	3,728	1.4310	563,555	78,81	151,19	90,8 \| 95,0 \| 91,6 \| 85,8
VD-341	68	180	3,977	1.4310	529,678	46,8	133,2	90,4 \| 84,0 \| 95,7 \| 91,5
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	100,0 \| 100,0 \| 100,0 \| 100,0
VD-366	86,3	220	4,895	1.4310	787,598	59,1	160,9	86,4 \| 95,4 \| 75,1 \| 88,8
VD-364H	60	213	5,206	1.4310	712,402	76,17	136,83	85,6 \| 87,5 \| 85,8 \| 83,4
VD-364R-61	77	153	5,761	1.4310	563,216	55,23	97,77	83,9 \| 88,8 \| 87,6 \| 75,4
VD-372	69,3	235	6,485	1.4310	1008,22	79,54	155,46	76,1 \| 92,6 \| 68,7 \| 67,0
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	79,4 \| 92,9 \| 80,5 \| 64,7
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	77,7 \| 89,5 \| 81,0 \| 62,7
VD-389H	75	254	7,033	1.4310	1107,277	96,56	157,44	72,3 \| 89,5 \| 65,7 \| 61,8
VD-377A	56,3	217	8,168	1.4310	839,767	114,19	102,81	72,0 \| 89,6 \| 73,3 \| 53,2
VD-399C	81	220	10,839	1.4310	1308,316	99,29	120,71	66,3 \| 90,3 \| 68,4 \| 40,1
VD-389G	75	153	12,148	1.4310	1107,916	61,8	91,2	60,9 \| 86,2 \| 60,7 \| 35,8
VD-396	88	180	12,727	1.4310	1387,273	71	109	60,4 \| 84,5 \| 62,6 \| 34,1
VD-402	71	205	16,863	1.4310	1819,055	97,13	107,87	57,4 \| 89,0 \| 57,4 \| 25,8
VD-426A	90	230	17,989	1.4310	1733,81	133,62	96,38	52,8 \| 80,4 \| 53,7 \| 24,2
VD-429A	84	200	39,26	1.4310	3344,951	114,8	85,2	45,5 \| 83,8 \| 41,6 \| 11,1
VD-432	73	200	41,169	1.4310	3352,762	118,56	81,44	44,8 \| 83,8 \| 40,1 \| 10,6

Numero di molle metalliche simili: 29

Numero della tariffa doganale: 73202081; Molla di compressione VD-369E

Paese d'origine: DE, German; Molla di compressione VD-369E
