Molla di compressione VD-339Z-02 Acciaio inossidabile Ø 5 x 70 x 178 mm

Prezzi a scalare - Molla di compressione VD-339Z-02

Quantità	Prezzo singolo [EUR]
1	13,5300 EUR
2	10,7800 EUR
3	6,2300 EUR
7	4,2800 EUR
17	2,7100 EUR
37	2,3100 EUR
75	2,2200 EUR
125	2,2200 EUR
175	2,2200 EUR
250	2,2200 EUR
350	2,2200 EUR

Molla di compressione Acquistare

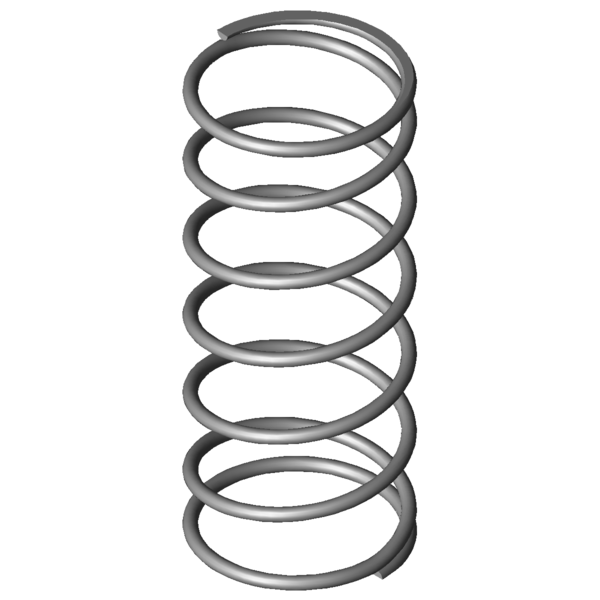

Immagine del prodotto Molla di compressione VD-339Z-02

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-339Z-02

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	5	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	70	mm	Diametro medio delle spire
De	75	mm	Diametro esterno delle spire
Dd	63,3	mm	Diametro maggiore della spina
Dh	78	mm	Diametro minore del cono
L0	178	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	375,884	N	Allungamento sotto carico massimo statico
Ln	48,34	mm	Lunghezza minima a carico statico
sn	129,67	mm	Escursione elastica massima a carico statico
Fndyn	360,158	N	Allungamento sotto carico massimo dinamico
Lndyn	53,76	mm	Lunghezza minima a carico dinamico
shdyn	48,59	mm	Escursione elastica massima a carico dinamico
S	31,455	mm	Passo della molla (da centro spira a centro spira)
n	5,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	2,899	N/mm	Costante della molla
Gew	255,9879	g	Peso dell’articolo
Fntol	29,78	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	29,51	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1,2	mm	(+/-) Tolleranza del diametro delle spire
L0tol	6,88	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AG	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-339Z-02 Acciaio inossidabile Ø 5 x 70 x 178 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-339Z-02 Acciaio inossidabile Ø 5 x 70 x 178 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-339Z-02 Acciaio inossidabile Ø 5 x 70 x 178 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-339Z-02 Acciaio inossidabile Ø 5 x 70 x 178 mm

calcolo del percorso della forza Molla di compressione VD-339Z-02

Modulo di richiesta Molla di compressione VD-339Z-02 Acciaio inossidabile Ø 5 x 70 x 178 mm

Modulo di richiesta Molla di compressione VD-339Z-02

Molle di compressione simili per Molla di compressione VD-339Z-02 Acciaio inossidabile Ø 5 x 70 x 178 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-339Z-02	1.4310	5	75	178	375,884	48,34	129,67	5,5	2,899	100,0 \| 100,0 \| 100,0 \| 100,0
D-339Z-02	EN 10270-1	5	75	178	437,637	48,34	129,67	5,5	3,375	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-313S-01	70	203	1,417	1.4310	229,232	41,18	161,82	68,8 \| 87,0 \| 70,6 \| 48,9
VD-313C	60	188	1,489	1.4310	225,991	36,27	151,73	62,8 \| 87,6 \| 63,7 \| 37,1
VD-339G	75	224	1,862	1.4310	332,631	45,34	178,66	78,2 \| 89,8 \| 80,5 \| 64,2
VD-339J-11	68	173	2,156	1.4310	265,363	49,91	123,09	83,3 \| 92,6 \| 82,8 \| 74,4
VD-313S	70	145	2,226	1.4310	257,969	29,12	115,88	80,2 \| 84,9 \| 79,0 \| 76,8
VD-364R-33	69	200	2,701	1.4310	265,656	101,66	98,34	85,5 \| 90,1 \| 73,3 \| 93,2
VD-339J-23	58	185	2,757	1.4310	346,784	59,2	125,8	82,7 \| 95,0 \| 84,2 \| 68,8
VD-339Z-02	75	178	2,899	1.4310	375,884	48,34	129,67	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339F	75	146	2,926	1.4310	333,163	32,12	113,88	92,7 \| 90,7 \| 88,2 \| 99,1
VD-339W	85	164	3,052	1.4310	390,717	35,97	128,03	95,3 \| 93,5 \| 97,5 \| 95,0
VD-364E-06	80	165	3,521	1.4310	395,725	52,6	112,4	88,5 \| 92,5 \| 90,8 \| 82,3
VD-344A-10	60	190	3,652	1.4310	446,786	67,67	122,33	91,9 \| 90,6 \| 93,9 \| 91,1
VD-341	68	180	3,977	1.4310	529,678	46,8	133,2	84,5 \| 96,5 \| 84,2 \| 72,9
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	78,8 \| 86,6 \| 83,1 \| 66,7
VD-364E-12	70	147	5,425	1.4310	523,262	50,55	96,45	71,8 \| 88,9 \| 73,1 \| 53,4
VD-364R-61	77	153	5,761	1.4310	563,216	55,23	97,77	70,1 \| 88,9 \| 71,1 \| 50,3
VD-369D	78,3	165	6,714	1.4310	721,467	57,55	107,45	66,6 \| 89,3 \| 67,5 \| 43,2
VD-389E-22	89	190	6,928	1.4310	870,826	64,3	125,7	65,0 \| 83,1 \| 70,1 \| 41,8
VD-364R-72	61	180	8,019	1.4310	845,175	74,6	105,4	68,8 \| 84,4 \| 71,9 \| 50,0
VD-371	69,3	155	10,023	1.4310	993,127	55,91	99,09	57,4 \| 86,3 \| 57,1 \| 28,9
VD-389G	75	153	12,148	1.4310	1107,916	61,8	91,2	53,9 \| 85,8 \| 52,1 \| 23,9
VD-396	88	180	12,727	1.4310	1387,273	71	109	53,5 \| 82,2 \| 55,6 \| 22,8
VD-377	56,3	175	12,973	1.4310	1277,006	76,56	98,44	58,2 \| 84,6 \| 59,1 \| 30,9

Numero di molle metalliche simili: 22

Numero della tariffa doganale: 73202081; Molla di compressione VD-339Z-02

Paese d'origine: DE, German; Molla di compressione VD-339Z-02

Immagine del prodotto - Molle a compressione VD-339Z-02

QR-Code: Molla di compressione VD-339Z-02

QR-Code - Molle a compressione - VD-339Z-02 | https://www.federnshop.com/it/prodotti/molle-a-compressione/vd-339z-02.html
