Molla di compressione VD-364R-34 Acciaio inossidabile Ø 5,6 x 63,4 x 296 mm

Prezzi a scalare - Molla di compressione VD-364R-34

Quantità	Prezzo singolo [EUR]
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9700 EUR
175	3,9700 EUR
250	3,9700 EUR
350	3,9700 EUR

Molla di compressione Acquistare

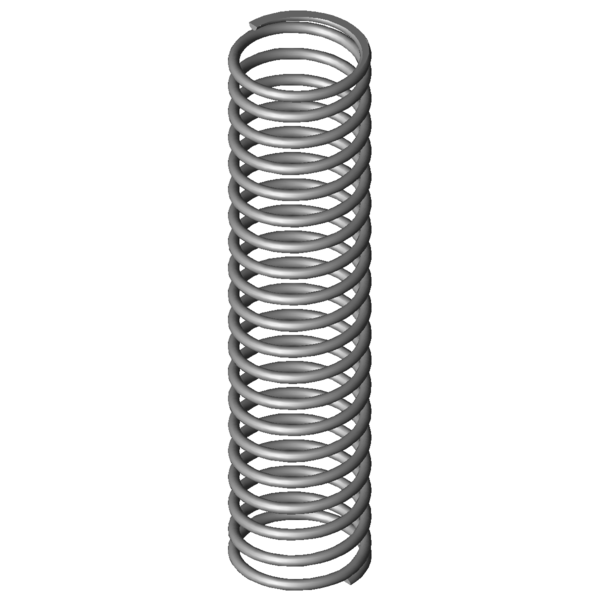

Immagine del prodotto Molla di compressione VD-364R-34

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-364R-34

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	5,6	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	63,4	mm	Diametro medio delle spire
De	69	mm	Diametro esterno delle spire
Dd	56	mm	Diametro maggiore della spina
Dh	71	mm	Diametro minore del cono
L0	296	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	275,469	N	Allungamento sotto carico massimo statico
Ln	145,08	mm	Lunghezza minima a carico statico
sn	150,92	mm	Escursione elastica massima a carico statico
Fndyn	247,831	N	Allungamento sotto carico massimo dinamico
Lndyn	160,22	mm	Lunghezza minima a carico dinamico
shdyn	135,78	mm	Escursione elastica massima a carico dinamico
S	15,697	mm	Passo della molla (da centro spira a centro spira)
n	18,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	1,825	N/mm	Costante della molla
Gew	794,9492	g	Peso dell’articolo
Fntol	25,4	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	29,07	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1,2	mm	(+/-) Tolleranza del diametro delle spire
L0tol	11,64	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AO	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-364R-34 Acciaio inossidabile Ø 5,6 x 63,4 x 296 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-364R-34 Acciaio inossidabile Ø 5,6 x 63,4 x 296 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-364R-34 Acciaio inossidabile Ø 5,6 x 63,4 x 296 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-364R-34 Acciaio inossidabile Ø 5,6 x 63,4 x 296 mm

calcolo del percorso della forza Molla di compressione VD-364R-34

Modulo di richiesta Molla di compressione VD-364R-34 Acciaio inossidabile Ø 5,6 x 63,4 x 296 mm

Modulo di richiesta Molla di compressione VD-364R-34

Molle di compressione simili per Molla di compressione VD-364R-34 Acciaio inossidabile Ø 5,6 x 63,4 x 296 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-364R-34	1.4310	5,6	69	296	275,469	145,08	150,92	18,5	1,825	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-34	EN 10270-1	5,6	69	296	320,724	145,08	150,92	18,5	2,125	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-288X-23	48	295	0,622	1.4310	146,281	59,91	235,09	55,7 \| 74,3 \| 58,6 \| 34,1
VD-289B	55	307	0,695	1.4310	177,335	51,79	255,21	59,2 \| 77,8 \| 61,8 \| 38,1
VD-313U	70	379	0,82	1.4310	257,266	65,32	313,68	66,1 \| 82,7 \| 70,8 \| 44,9
VD-313D	60	319	0,862	1.4310	225,567	57,41	261,59	66,1 \| 81,3 \| 69,8 \| 47,2
VD-313T-01	70	312	0,917	1.4310	231,648	59,28	252,72	70,1 \| 88,3 \| 71,9 \| 50,2
VD-339J-12	68	325	1,121	1.4310	266,053	87,68	237,32	77,2 \| 90,0 \| 80,1 \| 61,4
VD-313T	70	233	1,417	1.4310	271,73	41,18	191,82	83,1 \| 82,9 \| 88,7 \| 77,6
VD-313S-01	70	203	1,417	1.4310	229,232	41,18	161,82	81,8 \| 79,5 \| 88,2 \| 77,6
VD-364R-34	69	296	1,825	1.4310	275,469	145,08	150,92	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339G	75	224	1,862	1.4310	332,631	45,34	178,66	88,1 \| 82,7 \| 83,6 \| 98,0
VD-339Z-03	75	273	1,876	1.4310	382,194	69,25	203,76	87,2 \| 91,2 \| 73,1 \| 97,3
VD-348A	55	280	2,365	1.4310	365,076	125,63	154,38	83,9 \| 87,9 \| 86,6 \| 77,2
VD-364E-16	70	335	2,387	1.4310	558,819	100,9	234,1	76,1 \| 95,0 \| 56,9 \| 76,5
VD-339N	50	299	2,457	1.4310	497,836	96,42	202,58	74,4 \| 83,9 \| 64,9 \| 74,3
VD-342	68	275	2,573	1.4310	535,526	66,87	208,13	75,5 \| 93,6 \| 62,0 \| 70,9
VD-364R-33	69	200	2,701	1.4310	265,656	101,66	98,34	79,2 \| 89,2 \| 80,8 \| 67,6
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	71,7 \| 90,8 \| 62,5 \| 61,8
VD-373A	69,3	340	2,98	1.4310	541,454	158,29	181,71	73,4 \| 91,8 \| 67,0 \| 61,3
VD-364J	60	341	3,191	1.4310	713,745	117,33	223,67	67,0 \| 90,7 \| 53,0 \| 57,2
VD-348	55	280	3,5	1.4310	671,563	88,13	191,88	66,6 \| 87,9 \| 59,8 \| 52,2
VD-364E-14	70	220	3,51	1.4310	519,193	72,1	147,9	72,6 \| 90,4 \| 75,5 \| 52,0
VD-373	69,3	340	4,41	1.4310	1009,725	111,04	228,96	59,9 \| 91,8 \| 46,6 \| 41,4
VD-372	69,3	235	6,485	1.4310	1008,22	79,54	155,46	59,9 \| 89,3 \| 62,2 \| 28,1
VD-389H	75	254	7,033	1.4310	1107,277	96,56	157,44	57,4 \| 85,9 \| 60,4 \| 26,0

Numero di molle metalliche simili: 23

Numero della tariffa doganale: 73202081; Molla di compressione VD-364R-34

Paese d'origine: DE, German; Molla di compressione VD-364R-34
