Molla di compressione VD-414G Acciaio inossidabile Ø 9 x 91 x 332 mm

Prezzi a scalare - Molla di compressione VD-414G

Quantità	Prezzo singolo [EUR]
1	37,1900 EUR
2	29,6300 EUR
3	28,2300 EUR
7	25,1100 EUR
17	23,2700 EUR
37	21,7700 EUR
75	21,6400 EUR
125	21,6400 EUR
175	21,6400 EUR
250	21,6400 EUR
350	21,6400 EUR

Molla di compressione Acquistare

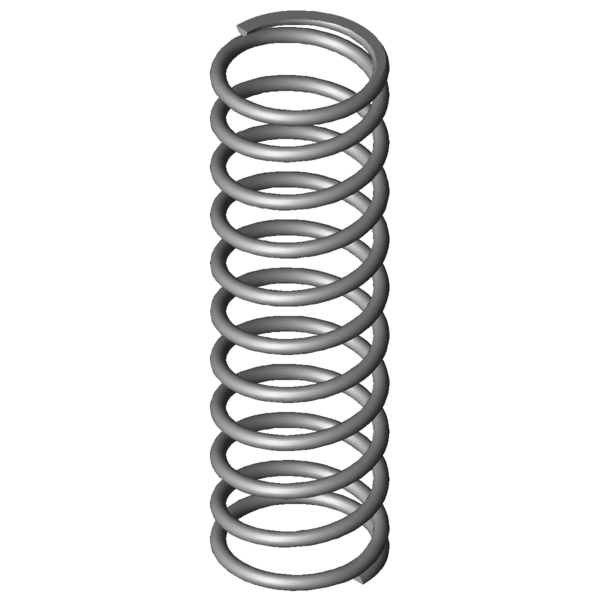

Immagine del prodotto Molla di compressione VD-414G

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-414G

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	9	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	91	mm	Diametro medio delle spire
De	100	mm	Diametro esterno delle spire
Dd	80	mm	Diametro maggiore della spina
Dh	103	mm	Diametro minore del cono
L0	332	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	1658,676	N	Allungamento sotto carico massimo statico
Ln	125,16	mm	Lunghezza minima a carico statico
sn	206,84	mm	Escursione elastica massima a carico statico
Fndyn	1571,841	N	Allungamento sotto carico massimo dinamico
Lndyn	135,99	mm	Lunghezza minima a carico dinamico
shdyn	44,57	mm	Escursione elastica massima a carico dinamico
S	34	mm	Passo della molla (da centro spira a centro spira)
n	9,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	8,019	N/mm	Costante della molla
Gew	1653,2725	g	Peso dell’articolo
Fntol	93,6	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	92,1	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	6,92	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#BD	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-414G Acciaio inossidabile Ø 9 x 91 x 332 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-414G Acciaio inossidabile Ø 9 x 91 x 332 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-414G Acciaio inossidabile Ø 9 x 91 x 332 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-414G Acciaio inossidabile Ø 9 x 91 x 332 mm

calcolo del percorso della forza Molla di compressione VD-414G

Modulo di richiesta Molla di compressione VD-414G Acciaio inossidabile Ø 9 x 91 x 332 mm

Modulo di richiesta Molla di compressione VD-414G

Molle di compressione simili per Molla di compressione VD-414G Acciaio inossidabile Ø 9 x 91 x 332 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-414G	1.4310	9	100	332	1658,676	125,16	206,84	9,5	8,019	100,0 \| 100,0 \| 100,0 \| 100,0
D-414G	EN 10270-1	9	100	332	1931,173	125,16	206,84	9,5	9,337	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	60,7 \| 80,6 \| 64,6 \| 36,8
VD-373A	69,3	340	2,98	1.4310	541,454	158,29	181,71	58,8 \| 79,0 \| 60,2 \| 37,2
VD-389E-26	89	390	3,048	1.4310	797,571	128,35	261,65	61,8 \| 84,0 \| 63,6 \| 38,0
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	62,4 \| 83,3 \| 64,4 \| 39,5
VD-394D	98	400	3,933	1.4310	1002,93	145	255	69,9 \| 90,0 \| 70,8 \| 49,0
VD-389E-12	105	230	4,058	1.4310	658,685	67,7	162,3	63,5 \| 80,8 \| 59,1 \| 50,6
VD-392	108	390	4,216	1.4310	1194,368	106,74	283,26	71,3 \| 88,9 \| 72,5 \| 52,6
VD-373	69,3	340	4,41	1.4310	1009,725	111,04	228,96	69,9 \| 79,0 \| 75,6 \| 55,0
VD-389E-24	89	280	4,483	1.4310	843,868	91,75	188,25	70,2 \| 83,7 \| 70,9 \| 55,9
VD-414D-24	120	390	4,938	1.4310	1334,862	119,7	270,3	76,5 \| 89,5 \| 78,5 \| 61,6
VD-398	88	410	5,6	1.4310	1506,4	141	269	79,9 \| 86,0 \| 83,9 \| 69,8
VD-394C	98	285	5,784	1.4310	1030,1	106,9	178,1	79,0 \| 90,9 \| 74,1 \| 72,1
VD-391	108	260	6,516	1.4310	1207,401	74,71	185,29	83,0 \| 86,6 \| 81,2 \| 81,3
VD-399D	81	345	6,824	1.4310	1342,438	148,29	196,71	87,3 \| 88,7 \| 88,0 \| 85,1
VD-414G	100	332	8,019	1.4310	1658,676	125,16	206,84	100,0 \| 100,0 \| 100,0 \| 100,0
VD-397	88	285	8,235	1.4310	1515,294	101	184	91,7 \| 87,6 \| 90,2 \| 97,4
VD-422	110	345	10,294	1.4310	2251,838	126,25	218,75	84,8 \| 92,4 \| 84,1 \| 77,9
VD-403	71	300	11,467	1.4310	1888,529	135,3	164,7	79,0 \| 83,4 \| 83,7 \| 69,9
VD-428	90	370	13,672	1.4310	2741,211	169,5	200,5	75,8 \| 89,9 \| 78,7 \| 58,7
VD-427	90	255	20,106	1.4310	2680,894	121,66	133,34	62,9 \| 85,6 \| 63,2 \| 39,9

Numero di molle metalliche simili: 19

Numero della tariffa doganale: 73202081; Molla di compressione VD-414G
