Molla di compressione VD-389J Acciaio inossidabile Ø 7 x 68 x 405 mm

Prezzi a scalare - Molla di compressione VD-389J

Quantità	Prezzo singolo [EUR]
1	20,4700 EUR
2	16,3100 EUR
3	13,5600 EUR
7	11,6800 EUR
17	10,4200 EUR
37	9,2500 EUR
75	9,0900 EUR
125	9,0900 EUR
175	9,0900 EUR
250	9,0900 EUR
350	9,0900 EUR

Molla di compressione Acquistare

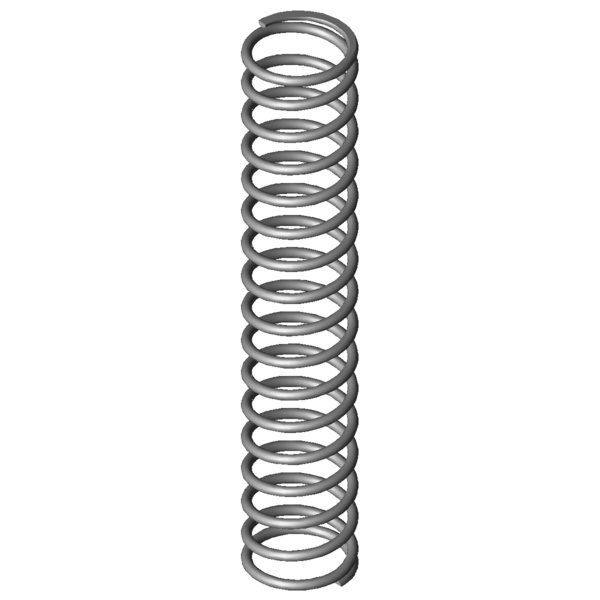

Immagine del prodotto Molla di compressione VD-389J

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-389J

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	7	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	68	mm	Diametro medio delle spire
De	75	mm	Diametro esterno delle spire
Dd	59	mm	Diametro maggiore della spina
Dh	77,5	mm	Diametro minore del cono
L0	405	mm	Lunghezza della molla non caricata
Lk	237,13	mm	Lunghezza libera di flessione
Fn	1104,781	N	Allungamento sotto carico massimo statico
Ln	148,71	mm	Lunghezza minima a carico statico
sn	256,29	mm	Escursione elastica massima a carico statico
Fndyn	1048,305	N	Allungamento sotto carico massimo dinamico
Lndyn	161,81	mm	Lunghezza minima a carico dinamico
shdyn	70,32	mm	Escursione elastica massima a carico dinamico
S	25,677	mm	Passo della molla (da centro spira a centro spira)
n	15,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	4,311	N/mm	Costante della molla
Gew	1137,2691	g	Peso dell’articolo
Fntol	60	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	59	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1,2	mm	(+/-) Tolleranza del diametro delle spire
L0tol	8,11	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#BA	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-389J Acciaio inossidabile Ø 7 x 68 x 405 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-389J Acciaio inossidabile Ø 7 x 68 x 405 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-389J Acciaio inossidabile Ø 7 x 68 x 405 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-389J Acciaio inossidabile Ø 7 x 68 x 405 mm

calcolo del percorso della forza Molla di compressione VD-389J

Modulo di richiesta Molla di compressione VD-389J Acciaio inossidabile Ø 7 x 68 x 405 mm

Modulo di richiesta Molla di compressione VD-389J

Molle di compressione simili per Molla di compressione VD-389J Acciaio inossidabile Ø 7 x 68 x 405 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-389J	1.4310	7	75	405	1104,781	148,71	256,29	15,5	4,311	100,0 \| 100,0 \| 100,0 \| 100,0
D-389J	EN 10270-1	7	75	405	1286,281	148,71	256,29	15,5	5,019	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-343	68	395	1,75	1.4310	527,292	93,63	301,37	64,5 \| 86,5 \| 66,4 \| 40,6
VD-339Z-03	75	273	1,876	1.4310	382,194	69,25	203,76	60,1 \| 79,6 \| 57,0 \| 43,5
VD-349A	55	410	1,944	1.4310	504,34	150,63	259,38	66,2 \| 81,2 \| 72,2 \| 45,1
VD-367A	86,3	365	1,994	1.4310	475,163	126,73	238,27	67,8 \| 89,0 \| 68,0 \| 46,3
VD-364R-63	77	365	2,347	1.4310	579,431	118,11	246,89	73,3 \| 91,1 \| 74,4 \| 54,4
VD-349	55	410	2,365	1.4310	672,508	125,63	284,38	70,5 \| 81,2 \| 75,5 \| 54,9
VD-364E-16	70	335	2,387	1.4310	558,819	100,9	234,1	70,4 \| 84,9 \| 71,0 \| 55,4
VD-374A	69,3	500	2,45	1.4310	760,021	189,79	310,21	73,4 \| 87,8 \| 75,7 \| 56,8
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	73,4 \| 87,4 \| 64,2 \| 68,5
VD-373A	69,3	340	2,98	1.4310	541,454	158,29	181,71	72,6 \| 88,8 \| 60,0 \| 69,1
VD-374	69,3	500	2,98	1.4310	1018,211	158,29	341,71	80,2 \| 87,8 \| 83,6 \| 69,1
VD-389E-26	89	390	3,048	1.4310	797,571	128,35	261,65	83,1 \| 93,5 \| 85,1 \| 70,7
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	82,7 \| 88,2 \| 86,4 \| 73,5
VD-394D	98	400	3,933	1.4310	1002,93	145	255	91,3 \| 87,6 \| 95,1 \| 91,2
VD-389J	75	405	4,311	1.4310	1104,781	148,71	256,29	100,0 \| 100,0 \| 100,0 \| 100,0
VD-373	69,3	340	4,41	1.4310	1009,725	111,04	228,96	92,3 \| 88,8 \| 90,4 \| 97,7
VD-398	88	410	5,6	1.4310	1506,4	141	269	83,9 \| 90,5 \| 84,3 \| 77,0
VD-399D	81	345	6,824	1.4310	1342,438	148,29	196,71	77,0 \| 88,4 \| 79,5 \| 63,2
VD-404	71	435	7,748	1.4310	1878,302	192,57	242,43	74,7 \| 91,8 \| 76,7 \| 55,6
VD-403	71	300	11,467	1.4310	1888,529	135,3	164,7	61,5 \| 85,4 \| 61,4 \| 37,6
VD-428	90	370	13,672	1.4310	2741,211	169,5	200,5	57,5 \| 81,6 \| 59,3 \| 31,5
VD-434	73	410	18,915	1.4310	3319,382	234,51	175,49	54,1 \| 88,7 \| 50,9 \| 22,8
VD-433	73	285	27,995	1.4310	3360,996	164,94	120,06	44,8 \| 79,2 \| 39,9 \| 15,4

Numero di molle metalliche simili: 22

Numero della tariffa doganale: 73202081; Molla di compressione VD-389J

Paese d'origine: DE, German; Molla di compressione VD-389J
