Molla di compressione VD-349A Acciaio inossidabile Ø 5 x 50 x 410 mm

Prezzi a scalare - Molla di compressione VD-349A

Quantità	Prezzo singolo [EUR]
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	4,4300 EUR
37	3,8300 EUR
75	3,7600 EUR
125	3,7600 EUR
175	3,7600 EUR
250	3,7600 EUR
350	3,7600 EUR

Molla di compressione Acquistare

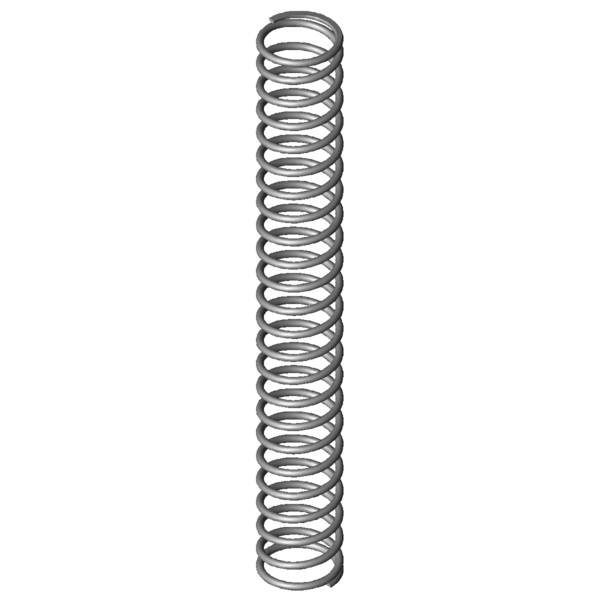

Immagine del prodotto Molla di compressione VD-349A

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-349A

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	5	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	50	mm	Diametro medio delle spire
De	55	mm	Diametro esterno delle spire
Dd	43,7	mm	Diametro maggiore della spina
Dh	56,8	mm	Diametro minore del cono
L0	410	mm	Lunghezza della molla non caricata
Lk	334,38	mm	Lunghezza libera di flessione
Fn	504,34	N	Allungamento sotto carico massimo statico
Ln	150,63	mm	Lunghezza minima a carico statico
sn	259,38	mm	Escursione elastica massima a carico statico
Fndyn	418,639	N	Allungamento sotto carico massimo dinamico
Lndyn	194,7	mm	Lunghezza minima a carico dinamico
shdyn	117,39	mm	Escursione elastica massima a carico dinamico
S	18	mm	Passo della molla (da centro spira a centro spira)
n	22,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	1,944	N/mm	Costante della molla
Gew	597,3052	g	Peso dell’articolo
Fntol	30,47	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	29,99	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,8	mm	(+/-) Tolleranza del diametro delle spire
L0tol	9,57	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AN	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-349A Acciaio inossidabile Ø 5 x 50 x 410 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-349A Acciaio inossidabile Ø 5 x 50 x 410 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-349A Acciaio inossidabile Ø 5 x 50 x 410 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-349A Acciaio inossidabile Ø 5 x 50 x 410 mm

calcolo del percorso della forza Molla di compressione VD-349A

Modulo di richiesta Molla di compressione VD-349A Acciaio inossidabile Ø 5 x 50 x 410 mm

Modulo di richiesta Molla di compressione VD-349A

Molle di compressione simili per Molla di compressione VD-349A Acciaio inossidabile Ø 5 x 50 x 410 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-349A	1.4310	5	55	410	504,34	150,63	259,38	22,5	1,944	100,0 \| 100,0 \| 100,0 \| 100,0
D-349A	EN 10270-1	5	55	410	587,196	150,63	259,38	22,5	2,264	92,9 \| 100,0 \| 92,9 \| 85,9
D-349	EN 10270-1	5	55	410	782,992	125,63	284,38	18,5	2,753	82,8 \| 100,0 \| 77,8 \| 70,6

Numero di molle metalliche simili: 3

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-289X-24	48	434	0,42	1.4310	146,398	85,78	348,22	51,3 \| 80,6 \| 51,8 \| 21,6
VD-289C	55	497	0,426	1.4310	177,398	80,46	416,54	50,9 \| 82,2 \| 48,7 \| 21,9
VD-313E	60	516	0,529	1.4310	225,606	89,12	426,88	53,7 \| 81,0 \| 52,7 \| 27,2
VD-293A	43,2	405	0,637	1.4310	192,755	102,48	302,53	58,4 \| 80,4 \| 62,0 \| 32,8
VD-289B	55	307	0,695	1.4310	177,335	51,79	255,21	60,7 \| 79,6 \| 66,8 \| 35,7
VD-293	43,2	405	0,775	1.4310	247,668	85,4	319,61	61,8 \| 80,4 \| 65,1 \| 39,9
VD-318A	54	490	0,796	1.4310	288,238	128,09	361,91	64,2 \| 87,3 \| 64,4 \| 41,0
VD-313U	70	379	0,82	1.4310	257,266	65,32	313,68	64,2 \| 83,7 \| 66,8 \| 42,2
VD-313D	60	319	0,862	1.4310	225,567	57,41	261,59	65,6 \| 80,5 \| 71,9 \| 44,3
VD-317A	54	335	0,969	1.4310	221,1	106,74	228,26	67,5 \| 86,6 \| 65,9 \| 49,8
VD-318	54	490	0,969	1.4310	371,241	106,74	383,26	69,2 \| 87,3 \| 70,6 \| 49,8
VD-343A	68	395	1,182	1.4310	308,819	133,78	261,22	77,8 \| 92,4 \| 80,3 \| 60,8
VD-317	54	335	1,434	1.4310	373,139	74,72	260,28	82,4 \| 86,6 \| 86,8 \| 73,7
VD-343	68	395	1,75	1.4310	527,292	93,63	301,37	91,1 \| 92,4 \| 90,9 \| 90,0
VD-349A	55	410	1,944	1.4310	504,34	150,63	259,38	100,0 \| 100,0 \| 100,0 \| 100,0
VD-349	55	410	2,365	1.4310	672,508	125,63	284,38	88,4 \| 100,0 \| 83,1 \| 82,2
VD-348A	55	280	2,365	1.4310	365,076	125,63	154,38	79,2 \| 89,4 \| 66,0 \| 82,2
VD-339N	50	299	2,457	1.4310	497,836	96,42	202,58	84,0 \| 84,6 \| 88,4 \| 79,1
VD-364J	60	341	3,191	1.4310	713,745	117,33	223,67	76,0 \| 88,6 \| 78,4 \| 60,9
VD-348	55	280	3,5	1.4310	671,563	88,13	191,88	73,2 \| 89,4 \| 74,5 \| 55,6
VD-379A	56,3	365	4,901	1.4310	897,271	181,92	183,08	63,9 \| 88,7 \| 63,4 \| 39,7
VD-379	56,3	365	5,961	1.4310	1270,695	151,82	213,18	60,8 \| 88,7 \| 60,9 \| 32,6
VD-404	71	435	7,748	1.4310	1878,302	192,57	242,43	54,4 \| 78,1 \| 60,2 \| 25,1
VD-409	58	340	15,498	1.4310	2363,939	187,47	152,53	44,2 \| 80,1 \| 40,1 \| 12,5
VD-409AD	56	510	17,518	1.4310	2750,25	353	157	43,6 \| 80,4 \| 39,4 \| 11,1
VD-434	73	410	18,915	1.4310	3319,382	234,51	175,49	42,3 \| 75,1 \| 41,4 \| 10,3
VD-414M-05	57	276	30,536	1.4310	2539,701	192,83	83,17	35,2 \| 73,1 \| 26,0 \| 6,4
VD-439	60	335	37,838	1.4310	3956,419	230,44	104,56	35,4 \| 74,5 \| 26,5 \| 5,1

Numero di molle metalliche simili: 27

Numero della tariffa doganale: 73202081; Molla di compressione VD-349A

Paese d'origine: DE, German; Molla di compressione VD-349A
