Molla di compressione VD-409AD Acciaio inossidabile Ø 8 x 48 x 510 mm

Prezzi a scalare - Molla di compressione VD-409AD

Quantità	Prezzo singolo [EUR]
1	19,3600 EUR
2	15,4300 EUR
3	12,4800 EUR
7	10,6000 EUR
17	9,3700 EUR
37	8,2100 EUR
75	8,1200 EUR
125	8,1200 EUR
175	8,1200 EUR
250	8,1200 EUR
350	8,1200 EUR

Molla di compressione Acquistare

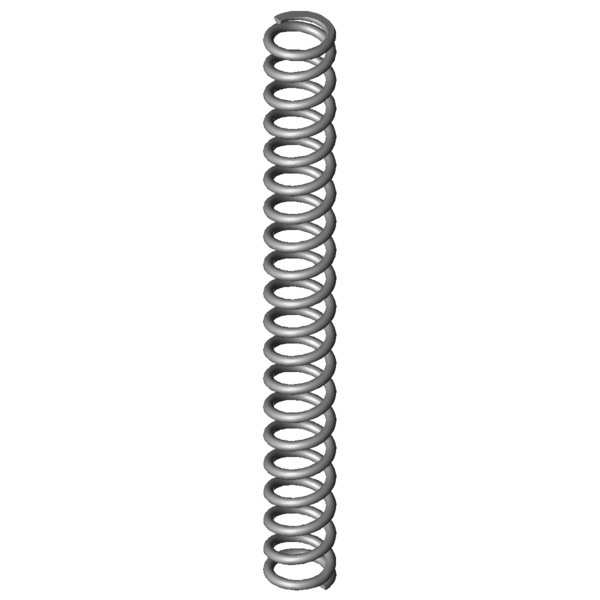

Immagine del prodotto Molla di compressione VD-409AD

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-409AD

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	8	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	48	mm	Diametro medio delle spire
De	56	mm	Diametro esterno delle spire
Dd	38,4	mm	Diametro maggiore della spina
Dh	57,4	mm	Diametro minore del cono
L0	510	mm	Lunghezza della molla non caricata
Lk	456,87	mm	Lunghezza libera di flessione
Fn	2750,25	N	Allungamento sotto carico massimo statico
Ln	353	mm	Lunghezza minima a carico statico
sn	157	mm	Escursione elastica massima a carico statico
Fndyn	2193,193	N	Allungamento sotto carico massimo dinamico
Lndyn	384,8	mm	Lunghezza minima a carico dinamico
shdyn	23,37	mm	Escursione elastica massima a carico dinamico
S	27,135	mm	Passo della molla (da centro spira a centro spira)
n	18,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	17,518	N/mm	Costante della molla
Gew	1228,274	g	Peso dell’articolo
Fntol	155	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	124	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,6	mm	(+/-) Tolleranza del diametro delle spire
L0tol	5,08	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AZ	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-409AD Acciaio inossidabile Ø 8 x 48 x 510 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-409AD Acciaio inossidabile Ø 8 x 48 x 510 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-409AD Acciaio inossidabile Ø 8 x 48 x 510 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-409AD Acciaio inossidabile Ø 8 x 48 x 510 mm

calcolo del percorso della forza Molla di compressione VD-409AD

Modulo di richiesta Molla di compressione VD-409AD Acciaio inossidabile Ø 8 x 48 x 510 mm

Modulo di richiesta Molla di compressione VD-409AD

Molle di compressione simili per Molla di compressione VD-409AD Acciaio inossidabile Ø 8 x 48 x 510 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-409AD	1.4310	8	56	510	2750,25	353	157	18,5	17,518	100,0 \| 100,0 \| 100,0 \| 100,0
D-409AD	EN 10270-1	8	56	510	3140,891	356	154	18,5	20,395	92,9 \| 100,0 \| 92,8 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-344	68	585	1,182	1.4310	533,439	133,78	451,22	37,1 \| 77,3 \| 27,1 \| 6,7
VD-364J-05	56	605	1,397	1.4310	410,499	311,18	293,82	42,2 \| 84,3 \| 34,2 \| 8,0
VD-317	54	335	1,434	1.4310	373,139	74,72	260,28	38,6 \| 70,7 \| 36,9 \| 8,2
VD-343	68	395	1,75	1.4310	527,292	93,63	301,37	39,9 \| 74,1 \| 35,6 \| 10,0
VD-349A	55	410	1,944	1.4310	504,34	150,63	259,38	43,6 \| 80,4 \| 39,4 \| 11,1
VD-349	55	410	2,365	1.4310	672,508	125,63	284,38	44,6 \| 80,4 \| 39,8 \| 13,5
VD-374A	69,3	500	2,45	1.4310	760,021	189,79	310,21	46,3 \| 85,9 \| 39,1 \| 14,0
VD-374	69,3	500	2,98	1.4310	1018,211	158,29	341,71	48,1 \| 85,9 \| 41,5 \| 17,0
VD-364J	60	341	3,191	1.4310	713,745	117,33	223,67	47,5 \| 76,3 \| 48,1 \| 18,2
VD-348	55	280	3,5	1.4310	671,563	88,13	191,88	48,3 \| 71,9 \| 53,1 \| 20,0
VD-379A	56,3	365	4,901	1.4310	897,271	181,92	183,08	56,8 \| 83,3 \| 59,2 \| 28,0
VD-379	56,3	365	5,961	1.4310	1270,695	151,82	213,18	59,1 \| 83,3 \| 59,9 \| 34,0
VD-404	71	435	7,748	1.4310	1878,302	192,57	242,43	66,3 \| 88,1 \| 66,5 \| 44,2
VD-409	58	340	15,498	1.4310	2363,939	187,47	152,53	89,3 \| 87,7 \| 91,6 \| 88,5
VD-409AD	56	510	17,518	1.4310	2750,25	353	157	100,0 \| 100,0 \| 100,0 \| 100,0
VD-439	60	335	37,838	1.4310	3956,419	230,44	104,56	64,7 \| 79,7 \| 68,1 \| 46,3

Numero di molle metalliche simili: 15

Numero della tariffa doganale: 73202081; Molla di compressione VD-409AD

Paese d'origine: DE, German; Molla di compressione VD-409AD
