Molla di compressione VD-364J-05 Acciaio inossidabile Ø 5,5 x 50,5 x 605 mm

Prezzi a scalare - Molla di compressione VD-364J-05

Quantità	Prezzo singolo [EUR]
1	16,0400 EUR
2	12,7700 EUR
3	8,7800 EUR
7	6,9200 EUR
17	5,3000 EUR
37	4,5500 EUR
75	4,4900 EUR
125	4,4900 EUR
175	4,4900 EUR
250	4,4900 EUR
350	4,4900 EUR

Molla di compressione Acquistare

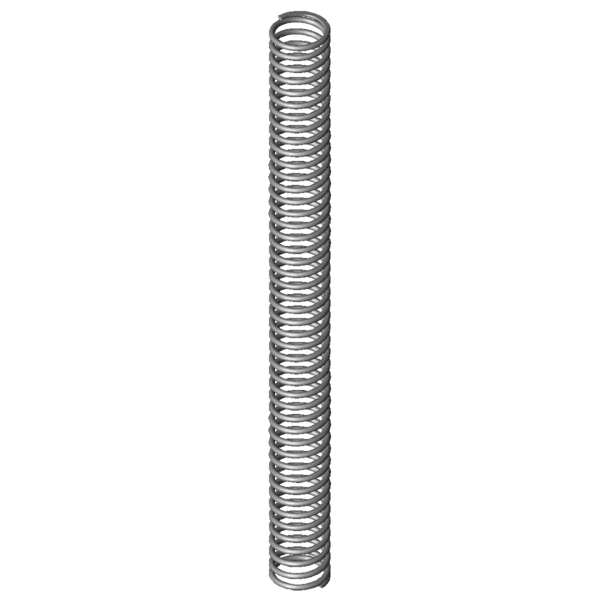

Immagine del prodotto Molla di compressione VD-364J-05

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-364J-05

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	5,5	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	50,5	mm	Diametro medio delle spire
De	56	mm	Diametro esterno delle spire
Dd	43,5	mm	Diametro maggiore della spina
Dh	58	mm	Diametro minore del cono
L0	605	mm	Lunghezza della molla non caricata
Lk	560,52	mm	Lunghezza libera di flessione
Fn	410,499	N	Allungamento sotto carico massimo statico
Ln	311,18	mm	Lunghezza minima a carico statico
sn	293,82	mm	Escursione elastica massima a carico statico
Fndyn	371,78	N	Allungamento sotto carico massimo dinamico
Lndyn	338,89	mm	Lunghezza minima a carico dinamico
shdyn	215,1	mm	Escursione elastica massima a carico dinamico
S	13,472	mm	Passo della molla (da centro spira a centro spira)
n	44,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	1,397	N/mm	Costante della molla
Gew	1385,447	g	Peso dell’articolo
Fntol	34,2	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	33	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1	mm	(+/-) Tolleranza del diametro delle spire
L0tol	16,24	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AQ	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-364J-05 Acciaio inossidabile Ø 5,5 x 50,5 x 605 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-364J-05 Acciaio inossidabile Ø 5,5 x 50,5 x 605 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-364J-05 Acciaio inossidabile Ø 5,5 x 50,5 x 605 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-364J-05 Acciaio inossidabile Ø 5,5 x 50,5 x 605 mm

calcolo del percorso della forza Molla di compressione VD-364J-05

Modulo di richiesta Molla di compressione VD-364J-05 Acciaio inossidabile Ø 5,5 x 50,5 x 605 mm

Modulo di richiesta Molla di compressione VD-364J-05

Molle di compressione simili per Molla di compressione VD-364J-05 Acciaio inossidabile Ø 5,5 x 50,5 x 605 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-364J-05	1.4310	5,5	56	605	410,499	311,18	293,82	44,5	1,397	100,0 \| 100,0 \| 100,0 \| 100,0
D-364J-05	EN 10270-1	5,5	56	605	477,938	311,18	293,82	44,5	1,627	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-289C	55	497	0,426	1.4310	177,398	80,46	416,54	55,6 \| 79,5 \| 56,9 \| 30,5
VD-313V	70	613	0,503	1.4310	257,107	101,52	511,48	59,9 \| 83,8 \| 60,0 \| 36,0
VD-313E	60	516	0,529	1.4310	225,606	89,12	426,88	60,4 \| 81,4 \| 61,9 \| 37,8
VD-313U-01	70	492	0,577	1.4310	232,327	89,45	402,55	61,4 \| 78,0 \| 64,8 \| 41,3
VD-293A	43,2	405	0,637	1.4310	192,755	102,48	302,53	61,7 \| 67,4 \| 72,0 \| 45,6
VD-339J	75	615	0,661	1.4310	332,691	111,4	503,6	67,3 \| 85,0 \| 69,7 \| 47,3
VD-289B	55	307	0,695	1.4310	177,335	51,79	255,21	61,3 \| 69,0 \| 65,0 \| 49,7
VD-293	43,2	405	0,775	1.4310	247,668	85,4	319,61	66,3 \| 67,4 \| 76,1 \| 55,5
VD-318A	54	490	0,796	1.4310	288,238	128,09	361,91	72,0 \| 83,4 \| 75,7 \| 57,0
VD-313D	60	319	0,862	1.4310	225,567	57,41	261,59	68,1 \| 70,5 \| 72,0 \| 61,7
VD-318	54	490	0,969	1.4310	371,241	106,74	383,26	78,8 \| 83,4 \| 83,5 \| 69,3
VD-317A	54	335	0,969	1.4310	221,1	106,74	228,26	70,0 \| 74,8 \| 65,8 \| 69,3
VD-344A	68	585	0,972	1.4310	412,591	160,54	424,46	81,3 \| 90,0 \| 84,4 \| 69,6
VD-344	68	585	1,182	1.4310	533,439	133,78	451,22	81,9 \| 90,0 \| 71,0 \| 84,6
VD-364J-05	56	605	1,397	1.4310	410,499	311,18	293,82	100,0 \| 100,0 \| 100,0 \| 100,0
VD-317	54	335	1,434	1.4310	373,139	74,72	260,28	87,3 \| 74,8 \| 89,7 \| 97,5
VD-349A	55	410	1,944	1.4310	504,34	150,63	259,38	80,8 \| 85,6 \| 84,8 \| 71,9
VD-349	55	410	2,365	1.4310	672,508	125,63	284,38	74,5 \| 85,6 \| 78,9 \| 59,1
VD-348A	55	280	2,365	1.4310	365,076	125,63	154,38	69,4 \| 78,5 \| 70,7 \| 59,1
VD-374A	69,3	500	2,45	1.4310	760,021	189,79	310,21	71,7 \| 83,6 \| 74,4 \| 57,0
VD-374	69,3	500	2,98	1.4310	1018,211	158,29	341,71	64,5 \| 83,6 \| 63,2 \| 46,9
VD-364J	60	341	3,191	1.4310	713,745	117,33	223,67	64,6 \| 83,2 \| 66,8 \| 43,8
VD-348	55	280	3,5	1.4310	671,563	88,13	191,88	60,5 \| 78,5 \| 63,2 \| 39,9
VD-379A	56,3	365	4,901	1.4310	897,271	181,92	183,08	55,0 \| 82,4 \| 54,0 \| 28,5
VD-379	56,3	365	5,961	1.4310	1270,695	151,82	213,18	52,7 \| 82,4 \| 52,4 \| 23,4
VD-404	71	435	7,748	1.4310	1878,302	192,57	242,43	47,8 \| 73,2 \| 52,2 \| 18,0
VD-409	58	340	15,498	1.4310	2363,939	187,47	152,53	39,2 \| 73,8 \| 34,6 \| 9,0
VD-409AD	56	510	17,518	1.4310	2750,25	353	157	42,2 \| 84,3 \| 34,2 \| 8,0
VD-439	60	335	37,838	1.4310	3956,419	230,44	104,56	31,5 \| 67,9 \| 23,0 \| 3,7

Numero di molle metalliche simili: 28

Numero della tariffa doganale: 73202081; Molla di compressione VD-364J-05

Paese d'origine: DE, German; Molla di compressione VD-364J-05
