Molla di compressione VD-414H Acciaio inossidabile Ø 9 x 91 x 531 mm

Prezzi a scalare - Molla di compressione VD-414H

Quantità	Prezzo singolo [EUR]
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	36,2500 EUR
37	33,7800 EUR
75	33,0100 EUR
125	33,0100 EUR
175	33,0100 EUR
250	33,0100 EUR
350	33,0100 EUR

Molla di compressione Acquistare

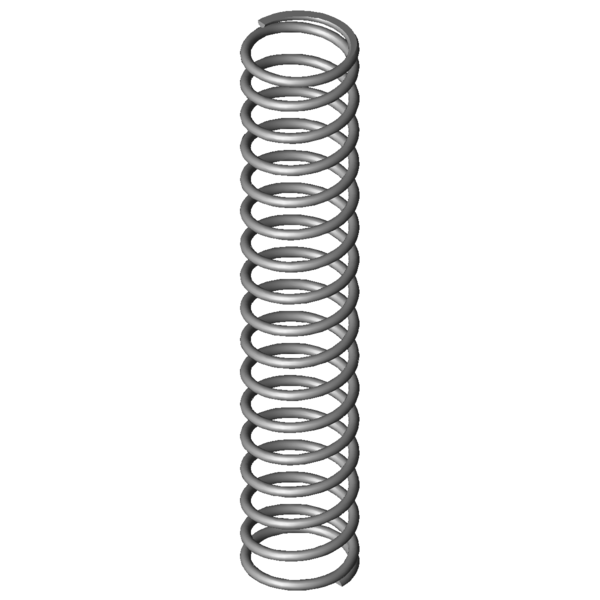

Immagine del prodotto Molla di compressione VD-414H

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-414H

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	9	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	91	mm	Diametro medio delle spire
De	100	mm	Diametro esterno delle spire
Dd	80	mm	Diametro maggiore della spina
Dh	103	mm	Diametro minore del cono
L0	531	mm	Lunghezza della molla non caricata
Lk	296,62	mm	Lunghezza libera di flessione
Fn	1662,039	N	Allungamento sotto carico massimo statico
Ln	192,84	mm	Lunghezza minima a carico statico
sn	338,16	mm	Escursione elastica massima a carico statico
Fndyn	1575,204	N	Allungamento sotto carico massimo dinamico
Lndyn	210,51	mm	Lunghezza minima a carico dinamico
shdyn	56,36	mm	Escursione elastica massima a carico dinamico
S	33,677	mm	Passo della molla (da centro spira a centro spira)
n	15,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	4,915	N/mm	Costante della molla
Gew	2515,8495	g	Peso dell’articolo
Fntol	89,4	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	87,9	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	10,56	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#BG	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-414H Acciaio inossidabile Ø 9 x 91 x 531 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-414H Acciaio inossidabile Ø 9 x 91 x 531 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-414H Acciaio inossidabile Ø 9 x 91 x 531 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-414H Acciaio inossidabile Ø 9 x 91 x 531 mm

calcolo del percorso della forza Molla di compressione VD-414H

Modulo di richiesta Molla di compressione VD-414H Acciaio inossidabile Ø 9 x 91 x 531 mm

Modulo di richiesta Molla di compressione VD-414H

Molle di compressione simili per Molla di compressione VD-414H Acciaio inossidabile Ø 9 x 91 x 531 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-414H	1.4310	9	100	531	1662,039	192,84	338,16	15,5	4,915	100,0 \| 100,0 \| 100,0 \| 100,0
D-414H	EN 10270-1	9	100	531	1935,088	192,84	338,16	15,5	5,722	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-389D	120	562	1,533	1.4310	687,936	113,14	448,86	58,2 \| 85,2 \| 58,4 \| 31,2
VD-389E-16	105	500	1,786	1.4310	649,643	136,2	363,8	63,8 \| 89,1 \| 66,0 \| 36,3
VD-368	86,3	490	2,154	1.4310	800,599	118,27	371,73	65,4 \| 82,9 \| 69,6 \| 43,8
VD-374A	69,3	500	2,45	1.4310	760,021	189,79	310,21	65,5 \| 77,8 \| 68,7 \| 49,8
VD-389E-14	105	350	2,626	1.4310	664,391	97	253	63,5 \| 79,6 \| 57,4 \| 53,4
VD-393A	108	630	2,655	1.4310	1247,464	160,11	469,89	72,0 \| 88,6 \| 73,5 \| 54,0
VD-414D-16	135	515	2,733	1.4310	998,178	149,8	365,2	74,1 \| 90,4 \| 76,3 \| 55,6
VD-393	108	570	2,867	1.4310	1205,837	149,44	420,56	75,5 \| 91,5 \| 76,5 \| 58,3
VD-374	69,3	500	2,98	1.4310	1018,211	158,29	341,71	72,9 \| 77,8 \| 80,1 \| 60,6
VD-389E-26	89	390	3,048	1.4310	797,571	128,35	261,65	61,8 \| 84,0 \| 63,6 \| 38,0
VD-399	88	600	3,784	1.4310	1509,73	201	399	84,4 \| 88,5 \| 87,8 \| 77,0
VD-394D	98	400	3,933	1.4310	1002,93	145	255	69,9 \| 90,0 \| 70,8 \| 49,0
VD-414D-26	120	460	3,998	1.4310	1264,9	143,6	316,4	85,4 \| 90,0 \| 84,8 \| 81,3
VD-392	108	390	4,216	1.4310	1194,368	106,74	283,26	71,3 \| 88,9 \| 72,5 \| 52,6
VD-414H	100	531	4,915	1.4310	1662,039	192,84	338,16	100,0 \| 100,0 \| 100,0 \| 100,0
VD-398	88	410	5,6	1.4310	1506,4	141	269	79,9 \| 86,0 \| 83,9 \| 69,8
VD-423	110	500	7	1.4310	2266,25	176,25	323,75	82,1 \| 91,7 \| 84,5 \| 70,2
VD-414G	100	332	8,019	1.4310	1658,676	125,16	206,84	100,0 \| 100,0 \| 100,0 \| 100,0
VD-429	90	540	9,238	1.4310	2759,686	241,26	298,74	73,4 \| 92,8 \| 74,3 \| 53,2
VD-428	90	370	13,672	1.4310	2741,211	169,5	200,5	75,8 \| 89,9 \| 78,7 \| 58,7

Numero di molle metalliche simili: 19

Numero della tariffa doganale: 73202081; Molla di compressione VD-414H

Paese d'origine: DE, German; Molla di compressione VD-414H
