Molla di compressione VD-389RG Acciaio inossidabile Ø 7 x 21 x 510 mm

Prezzi a scalare - Molla di compressione VD-389RG

Quantità	Prezzo singolo [EUR]
1	39,1400 EUR
2	31,1800 EUR
3	30,5900 EUR
7	27,6100 EUR
17	25,4600 EUR
37	24,0000 EUR
75	23,1400 EUR
125	23,1400 EUR
175	23,1400 EUR
250	23,1400 EUR
350	23,1400 EUR

Molla di compressione Acquistare

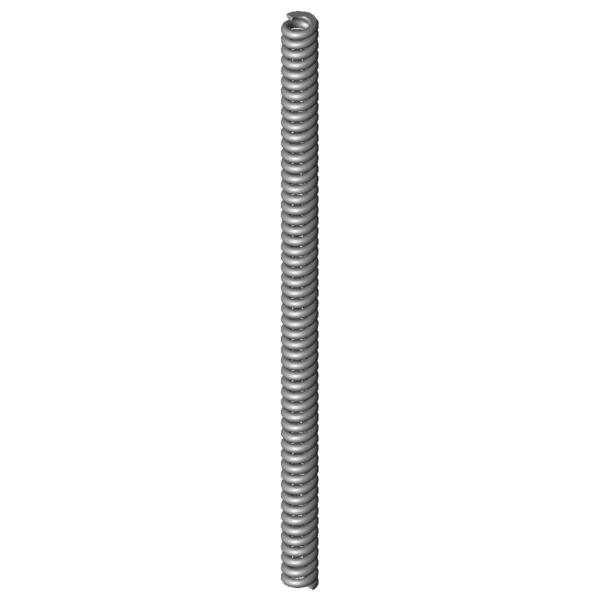

Immagine del prodotto Molla di compressione VD-389RG

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-389RG

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	7	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	21	mm	Diametro medio delle spire
De	28	mm	Diametro esterno delle spire
Dd	13	mm	Diametro maggiore della spina
Dh	29,3	mm	Diametro minore del cono
L0	510	mm	Lunghezza della molla non caricata
Lk	500,36	mm	Lunghezza libera di flessione
Fn	3750,131	N	Allungamento sotto carico massimo statico
Ln	423,21	mm	Lunghezza minima a carico statico
sn	86,79	mm	Escursione elastica massima a carico statico
Fndyn	2774,074	N	Allungamento sotto carico massimo dinamico
Lndyn	445,8	mm	Lunghezza minima a carico dinamico
shdyn	13,69	mm	Escursione elastica massima a carico dinamico
S	9,581	mm	Passo della molla (da centro spira a centro spira)
n	52,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	43,21	N/mm	Costante della molla
Gew	1093,7853	g	Peso dell’articolo
Fntol	562,52	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	427,32	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,84	mm	(+/-) Tolleranza del diametro delle spire
L0tol	25,5	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#BE	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-389RG Acciaio inossidabile Ø 7 x 21 x 510 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-389RG Acciaio inossidabile Ø 7 x 21 x 510 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-389RG Acciaio inossidabile Ø 7 x 21 x 510 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-389RG Acciaio inossidabile Ø 7 x 21 x 510 mm

calcolo del percorso della forza Molla di compressione VD-389RG

Modulo di richiesta Molla di compressione VD-389RG Acciaio inossidabile Ø 7 x 21 x 510 mm

Modulo di richiesta Molla di compressione VD-389RG

Molle di compressione simili per Molla di compressione VD-389RG Acciaio inossidabile Ø 7 x 21 x 510 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-389RG	1.4310	7	28	510	3750,131	423,21	86,79	52,5	43,21	100,0 \| 100,0 \| 100,0 \| 100,0
D-389RG	EN 10270-1	7	28	510	4366,224	423,21	86,79	52,5	50,309	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-273A	27,5	240	0,972	1.4310	160,113	75,31	164,69	30,4 \| 60,3 \| 28,5 \| 2,3
VD-273	27,5	240	1,182	1.4310	204,561	67	173	30,3 \| 60,3 \| 27,8 \| 2,7
VD-329BE	35	450	1,355	1.4310	240,879	272,2	177,8	35,3 \| 75,1 \| 27,6 \| 3,1
VD-329BH	34	330	2,273	1.4310	338,855	180,92	149,08	35,7 \| 68,1 \| 33,6 \| 5,3
VD-303A	28,2	200	2,61	1.4310	281,357	92,19	107,81	37,1 \| 61,4 \| 44,0 \| 6,0
VD-303	28,2	200	3,174	1.4310	390,601	76,94	123,06	36,4 \| 61,4 \| 40,5 \| 7,3
VD-334A-10	27	505	3,796	1.4310	810,44	291,5	213,5	41,4 \| 84,2 \| 31,1 \| 8,8
VD-334A	29	185	6,372	1.4310	463,381	112,27	72,73	42,0 \| 63,3 \| 48,1 \| 14,7
VD-339A-10	21	505	6,656	1.4310	1118,867	336,9	168,1	44,4 \| 77,1 \| 40,7 \| 15,4
VD-334	29	185	7,749	1.4310	707,222	93,74	91,26	46,1 \| 63,3 \| 57,0 \| 17,9
VD-359A-20	32	300	11,577	1.4310	1322,64	185,75	114,25	51,7 \| 72,6 \| 55,6 \| 26,8
VD-364R-21	28	375	17,356	1.4310	1967,909	261,62	113,38	62,9 \| 84,0 \| 64,5 \| 40,2
VD-364R-20	28	345	17,796	1.4310	1593,981	255,43	89,57	64,3 \| 82,1 \| 69,7 \| 41,2
VD-364R-18	28	170	37,996	1.4310	1691,616	125,48	44,52	68,9 \| 70,6 \| 48,2 \| 87,9
VD-389RG	28	510	43,21	1.4310	3750,131	423,21	86,79	100,0 \| 100,0 \| 100,0 \| 100,0

Numero di molle metalliche simili: 14

Numero della tariffa doganale: 73202081; Molla di compressione VD-389RG

Paese d'origine: DE, German; Molla di compressione VD-389RG
