Molla di estensione RZ-015LX Acciaio inossidabile Ø 0,32 x 5,5 x 27,3 mm / 270°

Prezzi a scalare - Molla di estensione RZ-015LX

Quantità	Prezzo singolo [EUR]
1	6,3400 EUR
2	3,9900 EUR
3	2,6300 EUR
7	2,1900 EUR
17	1,1200 EUR
37	0,7600 EUR
75	0,5700 EUR
125	0,5339 EUR
175	0,5280 EUR
250	0,5147 EUR
350	0,4963 EUR
450	0,4768 EUR

Molla di estensione Acquistare

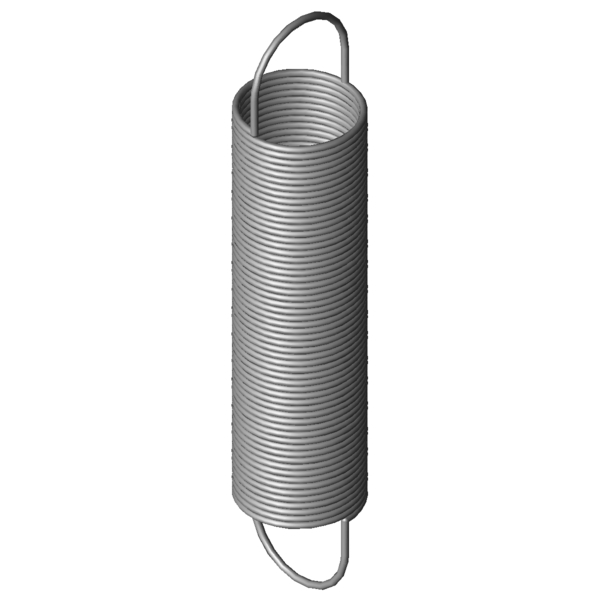

Immagine del prodotto Molla di estensione RZ-015LX

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione RZ-015LX

Simboli	Valore	Unità	Descrizione
Materiale	1.4310	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	0,32	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	5,5	mm	Diametro esterno delle spire
Dh	6,3	mm	Diametro minore del cono
L0	27,3	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	19,44	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	217,13	mm	Lunghezza massima a carico statico
sn	189,83	mm	Escursione elastica massima a carico statico
Fn	2,161	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	3,93	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,011	N/mm	Costante della molla
F0	0,061	N	Forza di precompressione interna
Fntol	0,19	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	0,9	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,3	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	71	gradi	Tolleranza posizione occhiello
Gew	0,6364	g	Peso dell’articolo
PG	ZH	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione RZ-015LX Acciaio inossidabile Ø 0,32 x 5,5 x 27,3 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione RZ-015LX Acciaio inossidabile Ø 0,32 x 5,5 x 27,3 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione RZ-015LX Acciaio inossidabile Ø 0,32 x 5,5 x 27,3 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione RZ-015LX Acciaio inossidabile Ø 0,32 x 5,5 x 27,3 mm / 270°

calcolo del percorso della forza Molla di estensione RZ-015LX

Modulo di richiesta Molla di estensione RZ-015LX Acciaio inossidabile Ø 0,32 x 5,5 x 27,3 mm / 270°

Modulo di richiesta Molla di estensione RZ-015LX

Molle di estensione simili per Molla di estensione RZ-015LX Acciaio inossidabile Ø 0,32 x 5,5 x 27,3 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
RZ-015LX	1.4310	0,32	5,5	27,3	2,161	217,13	189,83	0,011	100,0 \| 100,0 \| 100,0 \| 100,0
Z-015LX	EN 10270-1	0,32	5,5	27,3	2,711	232,03	204,73	0,013	90,7 \| 100,0 \| 86,2 \| 86,0

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
RZ-006JX	5	29,2	0,004	1.4310	1,08	317,3	288,1	59,5 \| 87,5 \| 57,9 \| 32,9
RZ-015LX	5,5	27,3	0,011	1.4310	2,161	217,13	189,83	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-024RX	6	30,4	0,014	1.4310	2,791	224,2	193,8	85,6 \| 90,1 \| 87,7 \| 79,0
RZ-015KX	5,5	20,9	0,017	1.4310	2,161	147,19	126,29	80,7 \| 92,2 \| 83,3 \| 66,5
RZ-024QX	6	23,2	0,021	1.4310	2,791	152,13	128,93	71,3 \| 88,5 \| 72,7 \| 52,6
RZ-027AX	5,4	29,4	0,033	1.4310	4,191	148,14	118,74	59,9 \| 90,3 \| 57,1 \| 32,3
RZ-027X	5,4	23,7	0,045	1.4310	4,191	111,52	87,82	53,7 \| 88,3 \| 48,9 \| 23,9
RZ-030BX	4,4	27,8	0,065	1.4310	5,101	102,04	74,24	47,8 \| 86,1 \| 40,7 \| 16,6
RZ-042AX	5,5	31,2	0,094	1.4310	7,781	108,94	77,74	43,2 \| 83,8 \| 34,4 \| 11,4
RZ-036QX	5	25	0,096	1.4310	6,321	87,32	62,32	43,1 \| 84,5 \| 33,5 \| 11,2
RZ-042X	5,5	27,7	0,11	1.4310	7,781	93,8	66,1	42,8 \| 87,5 \| 31,3 \| 9,7
RZ-051JX	6	30,4	0,124	1.4310	9,431	100,72	70,32	39,5 \| 79,9 \| 30,0 \| 8,5
RZ-042KX	5	30	0,131	1.4310	8,531	90,36	60,36	39,5 \| 82,0 \| 28,6 \| 8,1
RZ-042JX	5	28,4	0,14	1.4310	8,531	84,8	56,4	39,6 \| 83,7 \| 27,5 \| 7,5
RZ-042HX	5	25	0,168	1.4310	8,531	72,17	47,17	37,8 \| 82,2 \| 25,1 \| 6,3
RZ-045X	4,5	26,1	0,215	1.4310	9,421	66,64	40,54	35,8 \| 80,5 \| 22,1 \| 4,9
RZ-057E-10X	6	30	0,258	1.4310	13,93	79,69	49,69	34,2 \| 77,8 \| 20,8 \| 4,1

Numero di molle metalliche simili: 16

Numero della tariffa doganale: 73202085; Molla di estensione RZ-015LX

Paese d'origine: DE, German; Molla di estensione RZ-015LX
