Molla di estensione RZ-057E-10X Acciaio inossidabile Ø 0,63 x 6 x 30 mm / 270°

Prezzi a scalare - Molla di estensione RZ-057E-10X

Quantità Prezzo singolo [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR

Molla di estensione Acquistare

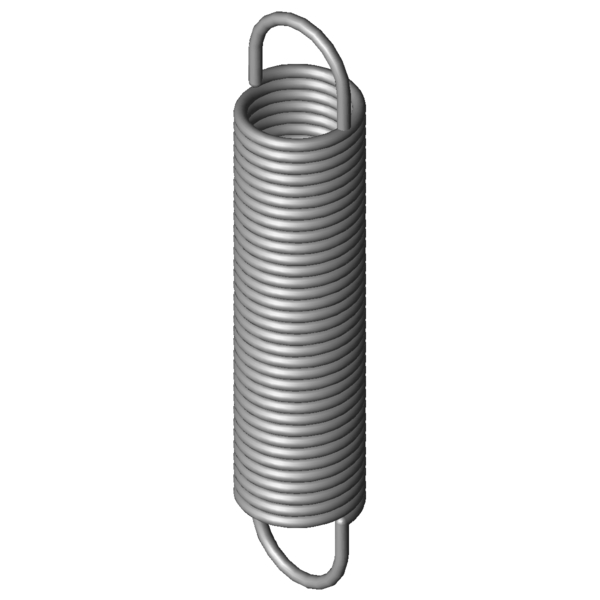

Immagine del prodotto Molla di estensione RZ-057E-10X
Immagine del prodotto Molla di estensione RZ-057E-10X
Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione RZ-057E-10X

Simboli Valore Unità Descrizione
Materiale 1.4310 - Tipo di materiale
Oefo 1/1 deutsche - Forma dell’occhiello
F1 N Forza della molla precaricata
L1 mm longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1 mm Sezione della molla precaricata
F2 N Forza della molla caricata
L2 mm Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2 mm Sezione della molla caricata
Posizione dell’occhiello 270 ° Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d 0,63 mm Diametro del filo
D mm Diametro medio delle spire
De 6 mm Diametro esterno delle spire
Dh 7,2 mm Diametro minore del cono
L0 30 mm Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk 22,37 mm Lunghezza della scatola a molla non sollecitata con precarica
Ln 79,69 mm Lunghezza massima a carico statico
sn 49,69 mm Escursione elastica massima a carico statico
Fn 13,93 N Allungamento sotto carico massimo statico
n Stück Anzahl der federnden Windungen
nt pezzo Numero delle spire
Lh 3,81 mm Distanza del margine interno dell’occhiello dalla scatola a molla
R 0,258 N/mm Costante della molla
F0 1,111 N Forza di precompressione interna
Fntol 0,96 N (+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol 0,9 mm (+/-) Tolleranza lunghezza non caricata
Detol 0,25 mm (+/-) Tolleranza del diametro delle spire esterno
Oesttol 35 gradi Tolleranza posizione occhiello
Gew 1,5077 g Peso dell’articolo
PG ZH - Gruppo di prezzo di questo articolo
Disegno tecnico Molla di estensione
Disegno tecnico Molla di estensione

Scheda dati Molla di estensione RZ-057E-10X Acciaio inossidabile Ø 0,63 x 6 x 30 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione RZ-057E-10X Acciaio inossidabile Ø 0,63 x 6 x 30 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione RZ-057E-10X Acciaio inossidabile Ø 0,63 x 6 x 30 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione RZ-057E-10X Acciaio inossidabile Ø 0,63 x 6 x 30 mm / 270°

calcolo del percorso della forza Molla di estensione RZ-057E-10X

Modulo di richiesta Molla di estensione RZ-057E-10X Acciaio inossidabile Ø 0,63 x 6 x 30 mm / 270°

Modulo di richiesta Molla di estensione RZ-057E-10X

Molle di estensione simili per Molla di estensione RZ-057E-10X Acciaio inossidabile Ø 0,63 x 6 x 30 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo Materiale d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Somiglianza in %: Complessivamente | Geometrie | Carico | Rigidità
RZ-057E-10X 1.4310 0,63 6 30 13,93 79,69 49,69 0,258 100,0 | 100,0 | 100,0 | 100,0
Z-057E-10X EN 10270-1 0,63 6 30 17,15 83,03 53,03 0,298 91,4 | 100,0 | 87,5 | 86,7
Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità
numero dell'articolo De (mm) L0 (mm) R (N/mm) Materiale Fn (N) Ln (mm) sn (mm) Somiglianza in %
Complessivamente | Geometrie | Carico | Rigidità
RZ-006JX 5 29,2 0,004 1.4310 1,08 317,3 288,1 29,1 | 73,4 | 12,5 | 1,3
RZ-015LX 5,5 27,3 0,011 1.4310 2,161 217,13 189,83 34,2 | 77,8 | 20,8 | 4,1
RZ-024RX 6 30,4 0,014 1.4310 2,791 224,2 193,8 37,8 | 85,3 | 22,8 | 5,1
RZ-024QX 6 23,2 0,021 1.4310 2,791 152,13 128,93 38,4 | 78,2 | 29,3 | 7,7
RZ-027AX 5,4 29,4 0,033 1.4310 4,191 148,14 118,74 44,1 | 83,8 | 36,0 | 12,6
RZ-039X 6,8 29,7 0,055 1.4310 6,351 139,37 109,67 51,7 | 88,9 | 45,5 | 20,7
RZ-042BX 5,5 34,7 0,081 1.4310 7,781 124,08 89,38 57,5 | 85,8 | 55,7 | 31,1
RZ-042AX 5,5 31,2 0,094 1.4310 7,781 108,94 77,74 61,6 | 89,1 | 59,9 | 35,7
RZ-042X 5,5 27,7 0,11 1.4310 7,781 93,8 66,1 65,1 | 87,8 | 65,5 | 42,0
RZ-051JX 6 30,4 0,124 1.4310 9,431 100,72 70,32 70,8 | 95,3 | 69,2 | 47,8
RZ-042KX 5 30 0,131 1.4310 8,531 90,36 60,36 69,9 | 87,6 | 71,8 | 50,4
RZ-042JX 5 28,4 0,14 1.4310 8,531 84,8 56,4 71,5 | 85,8 | 74,7 | 54,0
RZ-045AX 4,5 29,6 0,183 1.4310 9,421 77,27 47,67 78,9 | 84,3 | 81,8 | 70,5
RZ-051HX 6 22,1 0,2 1.4310 9,431 65,75 43,65 80,6 | 87,0 | 77,8 | 77,1
RZ-057E-10X 6 30 0,258 1.4310 13,93 79,69 49,69 100,0 | 100,0 | 100,0 | 100,0
RZ-060X 5,6 32,8 0,282 1.4310 14,87 81,51 48,71 94,2 | 94,9 | 95,9 | 91,8
RZ-057MX 6 24,8 0,346 1.4310 13,93 61,9 37,1 85,4 | 94,2 | 87,3 | 74,7
RZ-060E-03X 5 30 0,449 1.4310 16,53 64 34 76,2 | 94,4 | 76,3 | 57,7
RZ-074X 7,1 29,6 0,579 1.4310 23,41 66,84 37,24 66,4 | 87,3 | 67,2 | 44,6
RZ-075E-03X 6,4 27,5 0,859 1.4310 25,8 54,8 27,3 57,4 | 88,1 | 54,5 | 29,7
RZ-077AX 5,8 34 0,875 1.4310 28,25 63,35 29,35 57,1 | 87,9 | 54,2 | 29,1
RZ-075LX 6 30 0,919 1.4310 27,39 57,09 27,09 57,8 | 92,9 | 52,7 | 27,7
RZ-077X 5,8 28,3 1,113 1.4310 28,25 51,39 23,09 53,6 | 89,9 | 47,9 | 22,9
RZ-075KX 6 25 1,172 1.4310 27,39 46,23 21,23 52,0 | 87,4 | 46,8 | 21,7
RZ-081NX 6,3 30,6 1,473 1.4310 36,42 53,06 22,46 48,9 | 87,8 | 41,7 | 17,3
RZ-099AX 6 36,4 2,435 1.4310 50,82 55,54 19,14 41,8 | 81,8 | 33,0 | 10,6
RZ-099X 6 32,4 2,828 1.4310 50,82 48,87 16,47 41,5 | 85,2 | 30,3 | 9,1
RZ-100SX 5,5 33,9 6,075 1.4310 71,06 44,44 10,54 34,6 | 79,1 | 20,4 | 4,2
RZ-115SX 7 30,5 12,153 1.4310 111,3 38,5 8 30,9 | 76,4 | 14,3 | 2,0
RZ-115E-03X 5,5 34,8 12,231 1.4310 100 42,25 7,45 30,9 | 76,1 | 14,5 | 2,1
Numero di molle metalliche simili: 29

Numero della tariffa doganale: 73202085; Molla di estensione RZ-057E-10X

Paese d'origine: DE, German; Molla di estensione RZ-057E-10X
