Molla di estensione RZ-124GI Acciaio inossidabile Ø 1,6 x 12,7 x 92 mm / 180°

Prezzi a scalare - Molla di estensione RZ-124GI

Quantità	Prezzo singolo [EUR]
1	6,7100 EUR
2	4,2300 EUR
3	3,0800 EUR
7	2,6300 EUR
17	1,3800 EUR
37	1,0500 EUR
75	0,8600 EUR
125	0,7979 EUR
175	0,7848 EUR
250	0,7607 EUR
350	0,7408 EUR
450	0,6532 EUR

Molla di estensione Acquistare

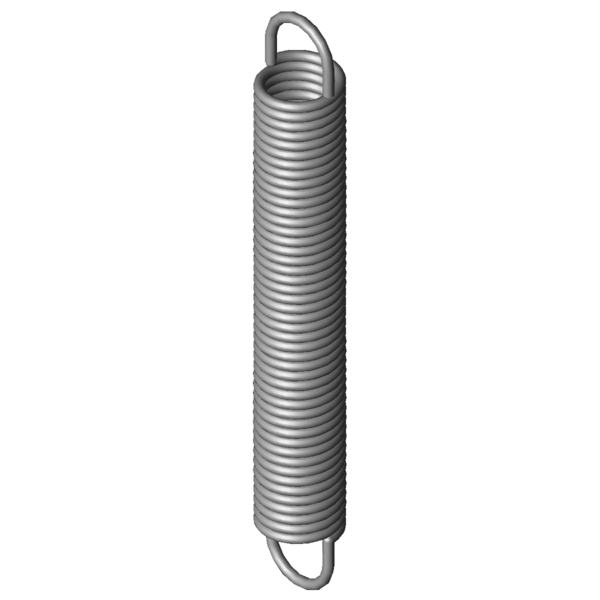

Immagine del prodotto Molla di estensione RZ-124GI

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione RZ-124GI

Simboli	Valore	Unità	Descrizione
Materiale	1.4310	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	1,6	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	12,7	mm	Diametro esterno delle spire
Dh	15,4	mm	Diametro minore del cono
L0	92	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	76	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	189,36	mm	Lunghezza massima a carico statico
sn	97,36	mm	Escursione elastica massima a carico statico
Fn	94,45	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	8	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,902	N/mm	Costante della molla
F0	6,661	N	Forza di precompressione interna
Fntol	6,14	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	1,5	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,3	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	38	gradi	Tolleranza posizione occhiello
Gew	26,7497	g	Peso dell’articolo
PG	ZL	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione RZ-124GI Acciaio inossidabile Ø 1,6 x 12,7 x 92 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione RZ-124GI Acciaio inossidabile Ø 1,6 x 12,7 x 92 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione RZ-124GI Acciaio inossidabile Ø 1,6 x 12,7 x 92 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione RZ-124GI Acciaio inossidabile Ø 1,6 x 12,7 x 92 mm / 180°

calcolo del percorso della forza Molla di estensione RZ-124GI

Modulo di richiesta Molla di estensione RZ-124GI Acciaio inossidabile Ø 1,6 x 12,7 x 92 mm / 180°

Modulo di richiesta Molla di estensione RZ-124GI

Molle di estensione simili per Molla di estensione RZ-124GI Acciaio inossidabile Ø 1,6 x 12,7 x 92 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
RZ-124GI	1.4310	1,6	12,7	92	94,45	189,36	97,36	0,902	100,0 \| 100,0 \| 100,0 \| 100,0
Z-124GI	EN 10270-1	1,6	12,7	92	111,8	190,57	98,57	1,05	92,4 \| 100,0 \| 91,6 \| 85,5

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
RZ-100KI	12	82,8	0,166	1.4310	34,95	278,51	195,71	48,7 \| 84,4 \| 43,4 \| 18,4
RZ-106CI	13,7	98,7	0,174	1.4310	44,22	334,59	235,89	50,5 \| 88,0 \| 44,0 \| 19,3
RZ-106BI	13,7	88,7	0,199	1.4310	44,22	294,87	206,17	52,7 \| 89,1 \| 47,0 \| 22,1
RZ-106GI	12,7	96,3	0,228	1.4310	47,55	288,82	192,52	55,7 \| 91,2 \| 50,5 \| 25,5
RZ-106AI	13,7	80	0,228	1.4310	44,22	260,17	180,17	53,9 \| 85,9 \| 50,4 \| 25,3
RZ-109DI	11,2	102	0,317	1.4310	53,56	258,59	156,59	60,1 \| 85,5 \| 59,4 \| 35,3
RZ-106FI	12,7	71,3	0,335	1.4310	47,55	202,22	130,92	61,7 \| 85,2 \| 62,4 \| 37,4
RZ-109CI	11,2	92,7	0,353	1.4310	53,56	233,29	140,59	63,6 \| 88,5 \| 63,0 \| 39,3
RZ-115V-24I	15	91	0,387	1.4310	67,55	252,16	161,16	67,2 \| 92,4 \| 66,0 \| 43,2
RZ-109BI	11,2	82,7	0,405	1.4310	53,56	205	122,3	66,2 \| 85,4 \| 68,2 \| 45,1
RZ-124AI	14,1	94,2	0,631	1.4310	85,63	219,85	125,65	83,4 \| 95,9 \| 84,1 \| 70,2
RZ-115V-35I	12	96,5	0,715	1.4310	83,35	204,97	108,47	87,6 \| 94,5 \| 89,0 \| 79,2
RZ-124I	14,1	83	0,743	1.4310	85,63	189,73	106,73	89,0 \| 93,4 \| 90,9 \| 82,7
RZ-115V-34I	12	86	0,823	1.4310	83,35	180,28	94,28	92,5 \| 93,9 \| 92,5 \| 91,1
RZ-124GI	12,7	92	0,902	1.4310	94,45	189,36	97,36	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-115V-33I	12	77	0,945	1.4310	83,35	159,11	82,11	90,8 \| 90,6 \| 86,3 \| 95,6
RZ-127BI	11,6	104	1,033	1.4310	102,6	195,73	91,73	91,0 \| 93,3 \| 93,1 \| 86,7
RZ-127AI	11,6	93,6	1,182	1.4310	102,6	173,76	80,16	73,6 \| 93,9 \| 73,6 \| 53,2
RZ-127I	11,6	79	1,452	1.4310	102,6	144,28	65,28	77,9 \| 92,4 \| 79,6 \| 61,7
RZ-144I	14,5	98,8	1,815	1.4310	153	175,82	77,02	61,3 \| 90,9 \| 58,6 \| 34,3
RZ-130OI	12	87,2	2,191	1.4310	137	144,72	57,52	57,2 \| 88,9 \| 54,1 \| 28,6
RZ-147AI	12	108	3,011	1.4310	181,5	163,07	55,07	56,8 \| 86,6 \| 54,3 \| 29,4
RZ-147AAI	12	96,8	3,457	1.4310	181,5	144,76	47,96	49,4 \| 87,5 \| 42,7 \| 18,0
RZ-147I	12	94,8	3,544	1.4310	181,5	141,58	46,78	49,3 \| 88,2 \| 42,2 \| 17,6
RZ-147TI	11	101	7,615	1.4310	251,8	130,79	29,79	43,0 \| 83,5 \| 34,1 \| 11,5
RZ-162SI	14	86,2	15,625	1.4310	386,7	108,6	22,4	35,5 \| 82,6 \| 20,0 \| 3,9

Numero di molle metalliche simili: 25

Numero della tariffa doganale: 73202085; Molla di estensione RZ-124GI

Paese d'origine: DE, German; Molla di estensione RZ-124GI
