Molla di estensione RZ-124I Acciaio inossidabile Ø 1,6 x 14,1 x 83 mm / 180°

Prezzi a scalare - Molla di estensione RZ-124I

Quantità	Prezzo singolo [EUR]
1	6,4000 EUR
2	4,0300 EUR
3	2,8200 EUR
7	2,3500 EUR
17	1,1600 EUR
37	0,8500 EUR
75	0,6900 EUR
125	0,6356 EUR
175	0,6220 EUR
250	0,6172 EUR
350	0,5899 EUR
450	0,5461 EUR

Molla di estensione Acquistare

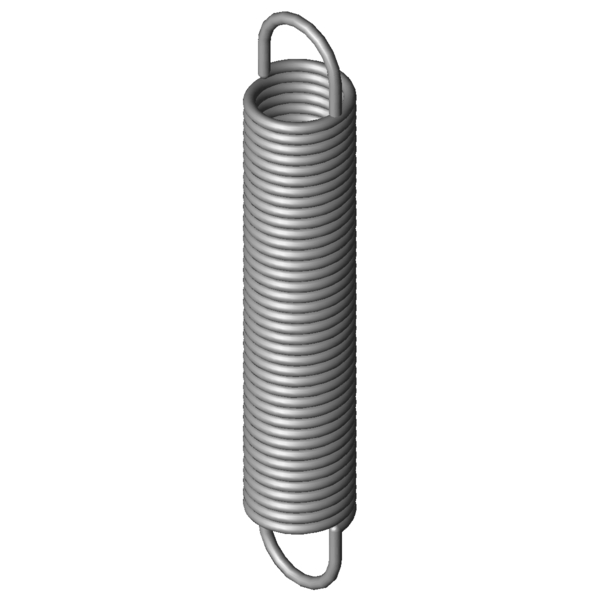

Immagine del prodotto Molla di estensione RZ-124I

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione RZ-124I

Simboli	Valore	Unità	Descrizione
Materiale	1.4310	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	180	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	1,6	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	14,1	mm	Diametro esterno delle spire
Dh	16,8	mm	Diametro minore del cono
L0	83	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	64,8	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	189,73	mm	Lunghezza massima a carico statico
sn	106,73	mm	Escursione elastica massima a carico statico
Fn	85,63	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	9,1	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	0,743	N/mm	Costante della molla
F0	6,311	N	Forza di precompressione interna
Fntol	5,31	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	1,5	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,3	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	36	gradi	Tolleranza posizione occhiello
Gew	25,7533	g	Peso dell’articolo
PG	ZJ	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione RZ-124I Acciaio inossidabile Ø 1,6 x 14,1 x 83 mm / 180°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione RZ-124I Acciaio inossidabile Ø 1,6 x 14,1 x 83 mm / 180°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione RZ-124I Acciaio inossidabile Ø 1,6 x 14,1 x 83 mm / 180°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione RZ-124I Acciaio inossidabile Ø 1,6 x 14,1 x 83 mm / 180°

calcolo del percorso della forza Molla di estensione RZ-124I

Modulo di richiesta Molla di estensione RZ-124I Acciaio inossidabile Ø 1,6 x 14,1 x 83 mm / 180°

Modulo di richiesta Molla di estensione RZ-124I

Molle di estensione simili per Molla di estensione RZ-124I Acciaio inossidabile Ø 1,6 x 14,1 x 83 mm / 180°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
RZ-124I	1.4310	1,6	14,1	83	85,63	189,73	106,73	0,743	100,0 \| 100,0 \| 100,0 \| 100,0
Z-124I	EN 10270-1	1,6	14,1	83	101,3	190,99	107,99	0,865	92,4 \| 100,0 \| 91,7 \| 85,5

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
RZ-100KI	12	82,8	0,166	1.4310	34,95	278,51	195,71	51,5 \| 84,5 \| 47,7 \| 22,3
RZ-106CI	13,7	98,7	0,174	1.4310	44,22	334,59	235,89	52,8 \| 86,5 \| 48,4 \| 23,4
RZ-106BI	13,7	88,7	0,199	1.4310	44,22	294,87	206,17	56,0 \| 89,6 \| 51,7 \| 26,7
RZ-106AI	13,7	80	0,228	1.4310	44,22	260,17	180,17	58,9 \| 90,6 \| 55,4 \| 30,6
RZ-106I	13,7	65,2	0,303	1.4310	44,22	200,79	135,59	63,5 \| 84,6 \| 65,2 \| 40,6
RZ-106FI	12,7	71,3	0,335	1.4310	47,55	202,22	130,92	66,2 \| 84,7 \| 68,5 \| 45,3
RZ-115KI	15	76,9	0,338	1.4310	55,72	228,74	151,84	68,3 \| 91,4 \| 67,7 \| 45,7
RZ-115V-24I	15	91	0,387	1.4310	67,55	252,16	161,16	72,6 \| 93,0 \| 72,6 \| 52,2
RZ-109BI	11,2	82,7	0,405	1.4310	53,56	205	122,3	71,7 \| 85,7 \| 74,9 \| 54,6
RZ-115V-23I	15	82	0,445	1.4310	67,55	222,37	140,37	77,7 \| 95,5 \| 77,5 \| 60,0
RZ-121JI	15,5	86,5	0,527	1.4310	78,31	224,02	137,52	83,7 \| 95,6 \| 84,5 \| 71,0
RZ-115V-22I	15	71,5	0,537	1.4310	67,55	187,61	116,11	83,1 \| 91,3 \| 85,4 \| 72,5
RZ-124AI	14,1	94,2	0,631	1.4310	85,63	219,85	125,65	91,2 \| 96,0 \| 92,5 \| 84,9
RZ-121HI	15,5	75,5	0,637	1.4310	78,31	189,25	113,75	90,8 \| 94,0 \| 92,6 \| 85,8
RZ-124I	14,1	83	0,743	1.4310	85,63	189,73	106,73	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-115V-34I	12	86	0,823	1.4310	83,35	180,28	94,28	91,8 \| 91,8 \| 92,8 \| 90,8
RZ-124GI	12,7	92	0,902	1.4310	94,45	189,36	97,36	89,0 \| 93,4 \| 90,9 \| 82,7
RZ-130K-03I	16	84,6	0,93	1.4310	105	189,06	104,46	87,1 \| 91,7 \| 89,7 \| 79,8
RZ-115V-33I	12	77	0,945	1.4310	83,35	159,11	82,11	85,6 \| 90,5 \| 87,1 \| 79,0
RZ-127I	11,6	79	1,452	1.4310	102,6	144,28	65,28	71,9 \| 92,5 \| 72,3 \| 51,0
RZ-141GI	16	87	1,57	1.4310	139,7	168,64	81,64	67,9 \| 87,8 \| 68,9 \| 46,9
RZ-144I	14,5	98,8	1,815	1.4310	153	175,82	77,02	63,8 \| 87,1 \| 64,1 \| 40,4
RZ-130OI	12	87,2	2,191	1.4310	137	144,72	57,52	60,5 \| 89,7 \| 58,2 \| 33,7
RZ-147NI	15	74,2	3,989	1.4310	192,2	118,22	44,02	48,9 \| 85,4 \| 42,9 \| 18,4
RZ-161I	15	81	7,143	1.4310	269,8	115,5	34,5	42,5 \| 85,2 \| 32,0 \| 10,3
RZ-162SI	14	86,2	15,625	1.4310	386,7	108,6	22,4	36,8 \| 84,2 \| 21,6 \| 4,6

Numero di molle metalliche simili: 25

Numero della tariffa doganale: 73202085; Molla di estensione RZ-124I

Paese d'origine: DE, German; Molla di estensione RZ-124I

Immagine del prodotto - Molle a trazione RZ-124I

QR-Code: Molla di estensione RZ-124I

QR-Code - Molle a trazione - RZ-124I | https://www.federnshop.com/it/prodotti/molle-a-trazione/rz-124i.html
