Molla di estensione RZ-142X Acciaio inossidabile Ø 2 x 14,5 x 42,8 mm / 270°

Prezzi a scalare - Molla di estensione RZ-142X

Quantità	Prezzo singolo [EUR]
1	6,3400 EUR
2	3,9900 EUR
3	2,6300 EUR
7	2,1900 EUR
17	1,1200 EUR
37	0,7600 EUR
75	0,5700 EUR
125	0,5700 EUR
175	0,5700 EUR
250	0,5700 EUR
350	0,5700 EUR
450	0,5700 EUR

Molla di estensione Acquistare

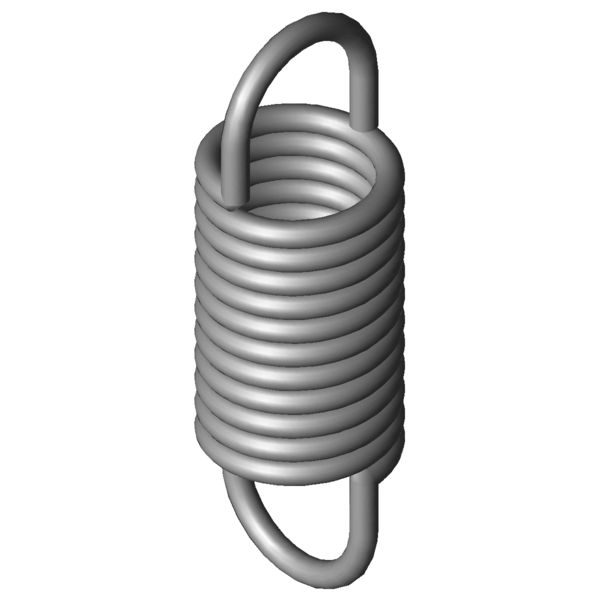

Immagine del prodotto Molla di estensione RZ-142X

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di estensione RZ-142X

Simboli	Valore	Unità	Descrizione
Materiale	1.4310	-	Tipo di materiale
Oefo	1/1 deutsche	-	Forma dell’occhiello
F1		N	Forza della molla precaricata
L1		mm	longueur du ressort sous charge 1 (du bord intérieure de l'anneau)
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata (da margine interno occhiello a margine interno occhiello)
s2		mm	Sezione della molla caricata
Posizione dell’occhiello	270	°	Posizione dell’occhiello (angolo di torsione di entrambi gli occhielli)
d	2	mm	Diametro del filo
D		mm	Diametro medio delle spire
De	14,5	mm	Diametro esterno delle spire
Dh	17,8	mm	Diametro minore del cono
L0	42,8	mm	Lunghezza della molla non caricata (da margine interno occhiello a margine interno occhiello)
Lk	25,5	mm	Lunghezza della scatola a molla non sollecitata con precarica
Ln	65,71	mm	Lunghezza massima a carico statico
sn	22,91	mm	Escursione elastica massima a carico statico
Fn	153	N	Allungamento sotto carico massimo statico
n		Stück	Anzahl der federnden Windungen
nt		pezzo	Numero delle spire
Lh	8,65	mm	Distanza del margine interno dell’occhiello dalla scatola a molla
R	6,1	N/mm	Costante della molla
F0	13,3	N	Forza di precompressione interna
Fntol	14,46	N	(+/-) Tolleranza con allungamento sotto carico massimo statico
L0tol	1,1	mm	(+/-) Tolleranza lunghezza non caricata
Detol	0,3	mm	(+/-) Tolleranza del diametro delle spire esterno
Oesttol	19	gradi	Tolleranza posizione occhiello
Gew	13,1693	g	Peso dell’articolo
PG	#ZH	-	Gruppo di prezzo di questo articolo

Disegno tecnico Molla di estensione

Scheda dati Molla di estensione RZ-142X Acciaio inossidabile Ø 2 x 14,5 x 42,8 mm / 270°

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di estensione RZ-142X Acciaio inossidabile Ø 2 x 14,5 x 42,8 mm / 270°

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di estensione RZ-142X Acciaio inossidabile Ø 2 x 14,5 x 42,8 mm / 270°

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di estensione RZ-142X Acciaio inossidabile Ø 2 x 14,5 x 42,8 mm / 270°

calcolo del percorso della forza Molla di estensione RZ-142X

Modulo di richiesta Molla di estensione RZ-142X Acciaio inossidabile Ø 2 x 14,5 x 42,8 mm / 270°

Modulo di richiesta Molla di estensione RZ-142X

Molle di estensione simili per Molla di estensione RZ-142X Acciaio inossidabile Ø 2 x 14,5 x 42,8 mm / 270°

Molle di estensione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle a trazione simili realizzate con materiale diverso

Le seguenti molle a trazione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
RZ-142X	1.4310	2	14,5	42,8	153	65,71	22,91	6,1	100,0 \| 100,0 \| 100,0 \| 100,0
Z-142X	EN 10270-1	2	14,5	42,8	182,5	66,15	23,35	7,103	92,1 \| 100,0 \| 91,0 \| 85,4

Numero di molle metalliche simili: 2

Molle di estensione simili con una diversa configurazione di carico

Le seguenti molle a trazione differiscono dalla molla attuale in termini di capacità di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
RZ-100E-10X	14	31,2	0,612	1.4310	29,34	76,36	45,16	39,8 \| 74,8 \| 35,0 \| 9,7
RZ-115HX	15	43,3	0,848	1.4310	55,72	103,84	60,54	46,5 \| 88,5 \| 37,1 \| 13,8
RZ-108X	11,2	46,5	0,876	1.4310	53,56	103,08	56,58	43,1 \| 77,3 \| 37,7 \| 14,2
RZ-104X	13,7	34,2	0,942	1.4310	44,22	77,85	43,65	44,9 \| 79,0 \| 40,7 \| 15,2
RZ-119X	17,6	43,8	1,191	1.4310	69,37	97,83	54,03	49,9 \| 86,7 \| 43,9 \| 19,2
RZ-115E-10X	11,3	42,1	1,265	1.4310	59,25	85,3	43,2	48,9 \| 80,4 \| 45,9 \| 20,5
RZ-115V-20X	15	41,5	1,309	1.4310	67,55	89,16	47,66	52,3 \| 89,5 \| 46,1 \| 21,2
RZ-115GX	15	34,9	1,371	1.4310	55,72	72,38	37,48	51,3 \| 82,7 \| 48,8 \| 22,3
RZ-121FX	15,5	43,5	1,553	1.4310	78,31	90,19	46,69	55,3 \| 90,6 \| 50,1 \| 25,1
RZ-122X	14,1	38,2	2,499	1.4310	85,63	69,95	31,75	64,4 \| 88,8 \| 64,1 \| 40,4
RZ-130K-20X	16	45	2,516	1.4310	105	83,6	38,6	65,5 \| 91,9 \| 64,0 \| 40,7
RZ-124F-01X	12,7	36	3,568	1.4310	94,45	60,6	24,6	72,9 \| 83,9 \| 77,4 \| 57,5
RZ-141E-10X	16	41	5,233	1.4310	139,7	65,5	24,5	91,1 \| 95,5 \| 92,4 \| 85,4
RZ-130MX	12	44	5,496	1.4310	137	66,94	22,94	91,4 \| 90,0 \| 94,7 \| 89,4
RZ-142X	14,5	42,8	6,1	1.4310	153	65,71	22,91	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-147MX	15	54,4	6,206	1.4310	192,2	82,7	28,3	89,1 \| 88,8 \| 80,3 \| 98,3
RZ-147LX	15	41,2	10,025	1.4310	192,2	58,72	17,52	77,8 \| 94,6 \| 78,0 \| 60,9
RZ-145X	12	38,3	11,915	1.4310	181,5	52,22	13,92	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-160X	15	48,5	14,891	1.4310	269,8	65,05	16,55	64,6 \| 88,3 \| 64,5 \| 41,0
RZ-162QX	14	44,2	39,263	1.4310	386,7	53,12	8,92	47,6 \| 88,3 \| 39,3 \| 15,4

Numero di molle metalliche simili: 19

Numero della tariffa doganale: 73202085; Molla di estensione RZ-142X

Paese d'origine: DE, German; Molla di estensione RZ-142X
